Индивидуальный жилой дом-баня

08.08.2016, 02:28
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:

Рабочий Проект.
Индивидуальный жилой дом-баня

Разделы -АР, -КР.


Размер архива: 18.76 Mb
Чертежи в формате: PDF

Состав проектно-сметной документации (48 листов):
-АР Архитектурные решения
-КР Конструктивные решения

Технико-экономические показатели здания:
Этажность, эт. - 2
Общая площадь - 106,2 м2
Жилая площадь - 27,7 м2
Площадь  застройки - 86,8 м2
Строительный объем - 607,6 м3
Размеры по осям - 9,29 х 10,52 м

Архитектурно-планировочные решения:
Объект - двухэтажный жилой дом 1 этаж которого, выполнен из керамического поризованного блока Poroterm® М100 510х250х219(h) и 250х380х219h), второй - из бруса, сечением 200х150(h). В плане прямоугольной формы, с размерами по осям 9,29 м и 10,62 м. На первом этаже расположены: крыльцо, тамбур, холл, ванная, парная, кухня-столовая, крыльцо, котельная. Вход в здание осуществляется  через крыльцо. Общая площадь дома составляет: 106,2 м2, в том числе жилая площадь - 27,7 м2. Высота первого этажа 3,310 м. Высота указана от верха пола 1-го этажа, до верха пола вышерасположенного перекрытия.

Конструктивные решения:
Конструктивная система здания стеновая (бескаркасная) с перекресной конструктивной схемой. Пространственная жесткость обеспечивается совместной работой продольных и поперечных стен с диском перекрытия.
Фундамент - ленточный, из ФБС блоков по монолитной ленте, из бетона класса В20. Под лентой выполнить бетонную подготовку высотой 100 мм.
Перекрытия 1-го этажа - из сборных железобетонных пустотных плит с местным устройством монолитных участков из бетона класса В25.
Перекрытия 2-го этажа - деревянные по балкам.
Наружные стены 1-го этажа - керамический  паризованный блок М100 Poroterm 510х250х219(h).
Наружные стены 2-го этажа - брус, сечением 200х150(h).
Внутренние стены 1-го этажа -  несущие - керамический паризованный блок  М100 Poroterm 250х380х219(h), перегородки - кирпич 250х120х65 мм, марки М100.
Перемычки 1-го этажа - из монолитного железобетона класса  В25.
Лестницы наружние - монолитные железобетонные, из бетона класса В25. Устраиваются при бетонировании перекрытия. Внутренние - индивидуальные деревянные.
Крыша - скатная, чердачная. Деревянные конструкции из обрезного пиломатериала (хвойные породы 2-го сорта, влажностью 23%).
Стропильная система - из доски 50х200 мм. Устройство вертикальной контробрешетки из бруса 50x50 по стропилам по гидроизоляционной пленке. Обработка антисептиком стропил, обрешетки и контробрешетки крыши дома производится со всех сторон. Устройство горизонтальной обрешетки из бруска 20х150 мм по контробрешетке. Утепление по чердачному перекрытию, ветро-, гидрозащитная паропроницаемая мембрана устанавливается по инструкции производителя.
Кровля - из металлочерепицы.
Водосток с крыши - организованный, наружный.

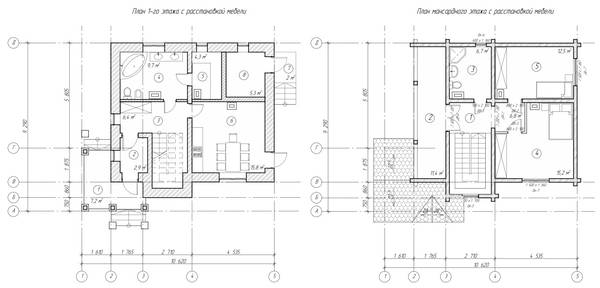

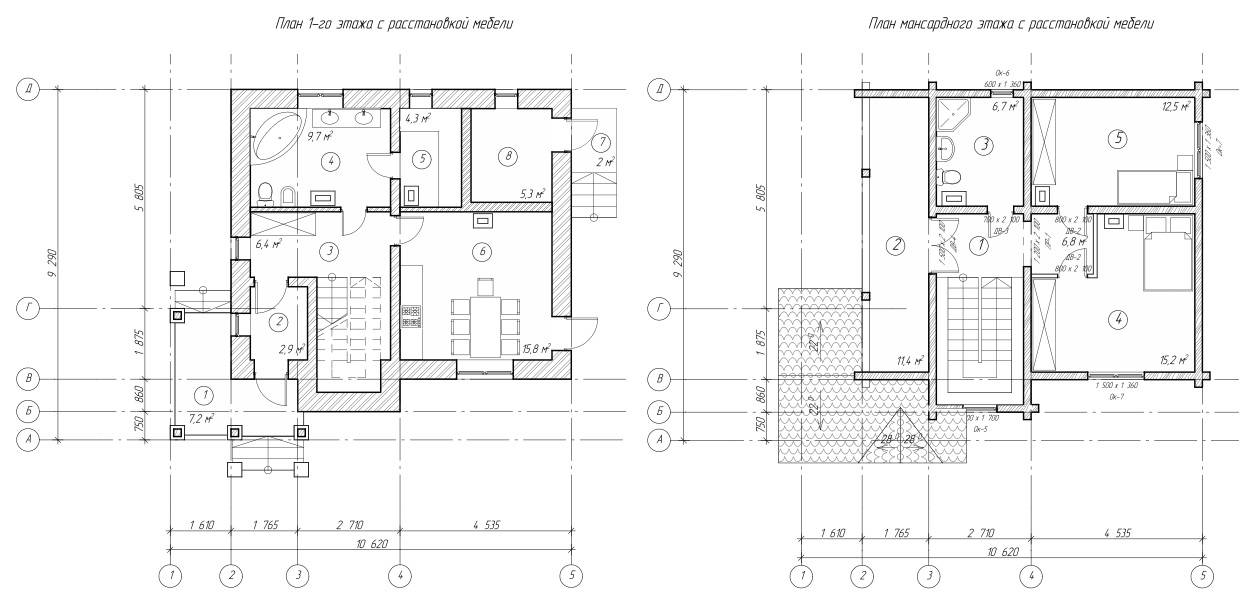

Планы этажей:

чертёжи мансарды
Категория: Чертежи комбинированных домов | Добавил: Admin | Теги: баня, чертежи, брус, поризованные блоки, комбинированный, рабочий проект, дача, pdf, коттедж, двухэтажный
Просмотров: 1728 | Загрузок: 447 | Рейтинг: 5.0/4

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
