Трёхэтажный жилой дом в п.Ганино Ленинградской области

29.03.2017, 00:49
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:

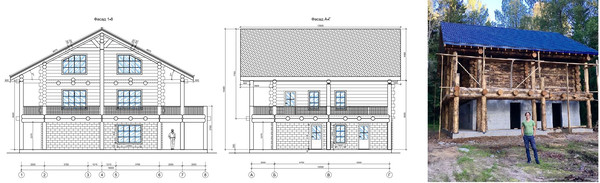

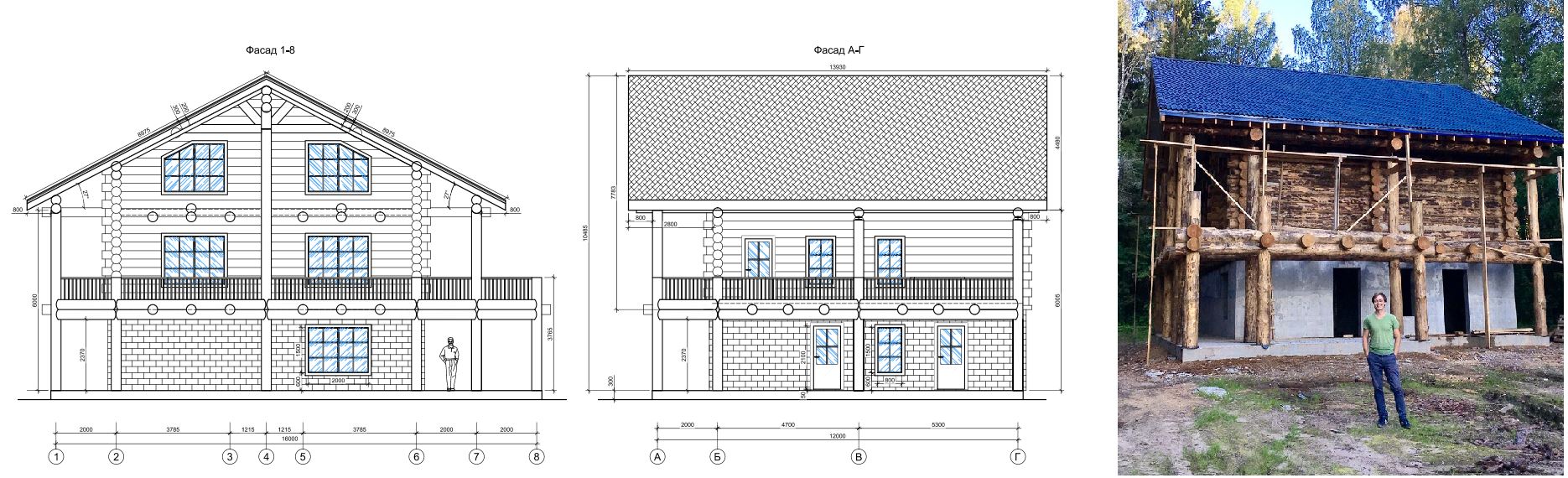

Рабочий Проект.
Трёхэтажный жилой дом в п.Ганино Ленинградской области.
Раздел -АС.

Размер архива: 8.7 Mb
Чертежи в формате: PDF

Состав проектно-сметной документации (31 лист):
-АС Архитектурно-Строительные решения

Технико-экономические показатели:
Этажность, эт. - 3
Общая площадь - 219,75 м²
Жилая площадь - 159 м²

Конструктивные решения:
Фундамент - монолитная железобетонная плита, 300 мм.
Наружные стены 1-го этажа - монолитный железобетон 350 мм с утеплением фасада 100 мм.
Наружные стены 2-го и 3-го этажей - бревно сосны ручной рубки ∅320-350 мм
Перегородки - деревянный каркас 100-150 мм.
Перекрытия - деревянные, по балкам из бруса 100х200 мм.
Стропильная система - из доски 50х200 мм.
Кровля - двухскатная мансардная с покрытием из цементно-песчанной черепицы.
Водосток с крыши - организованный, наружный.

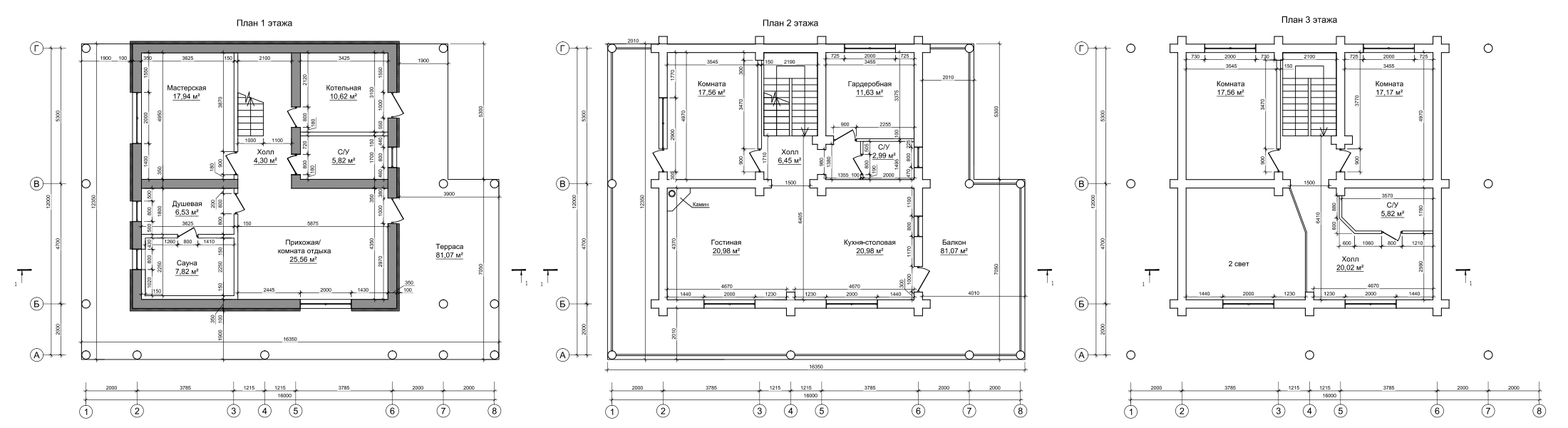

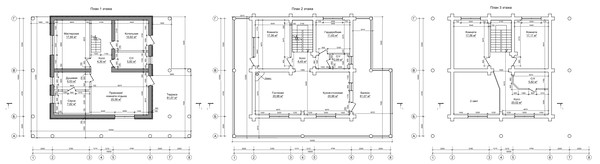

Планы этажей:

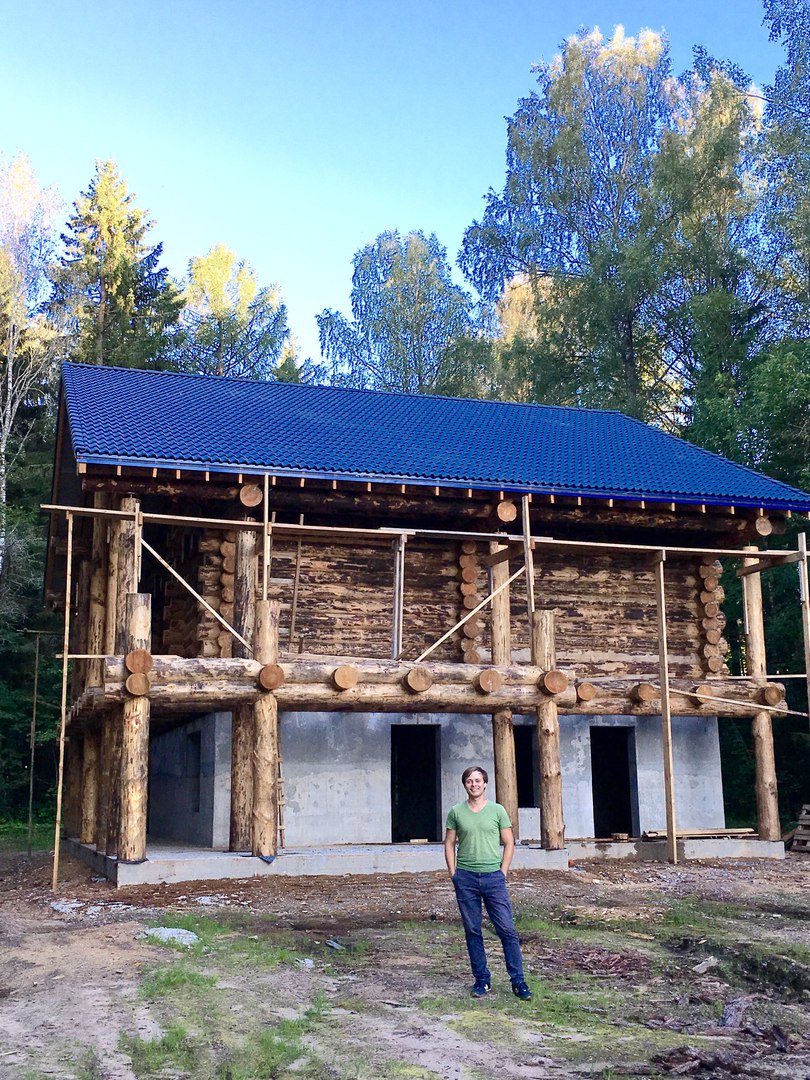

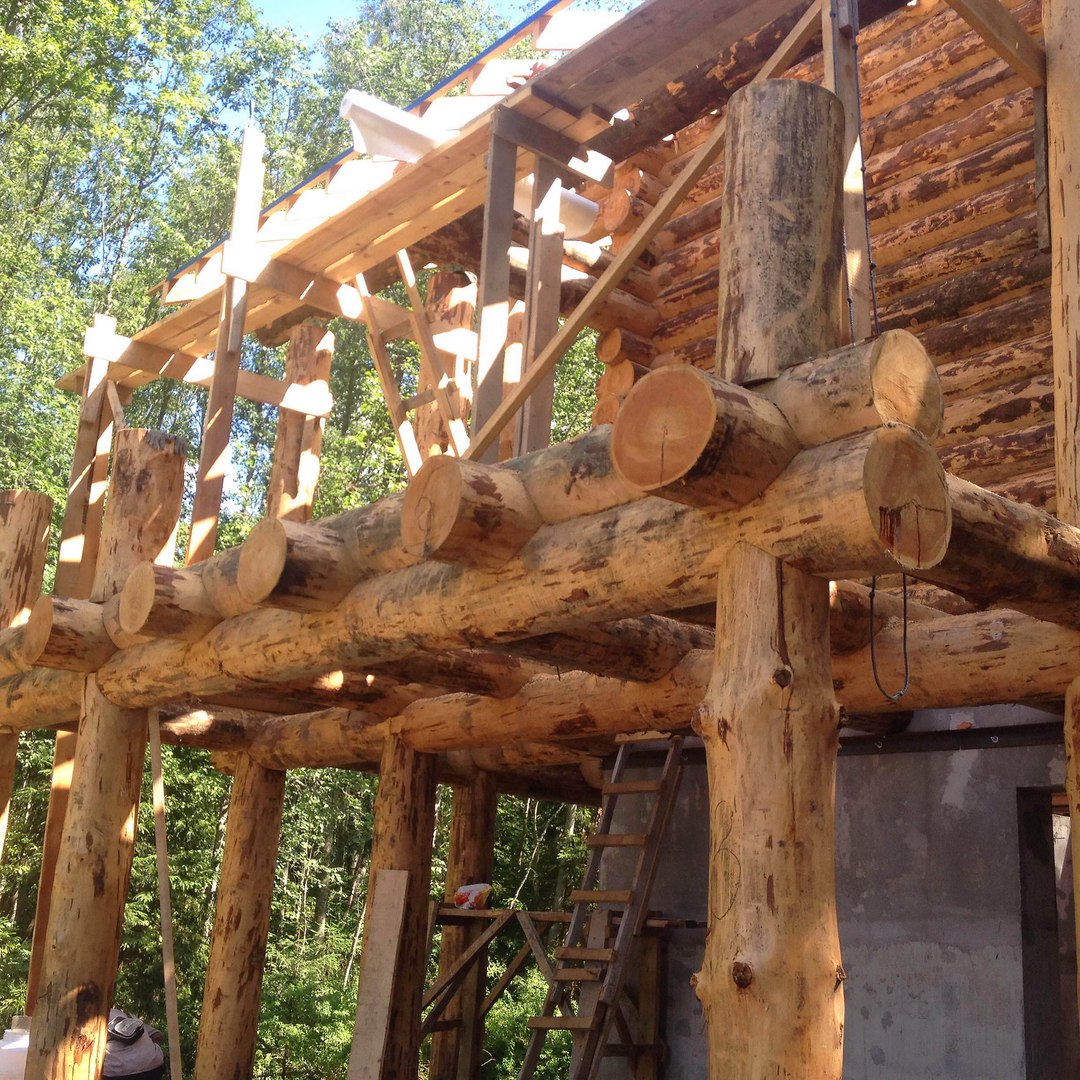

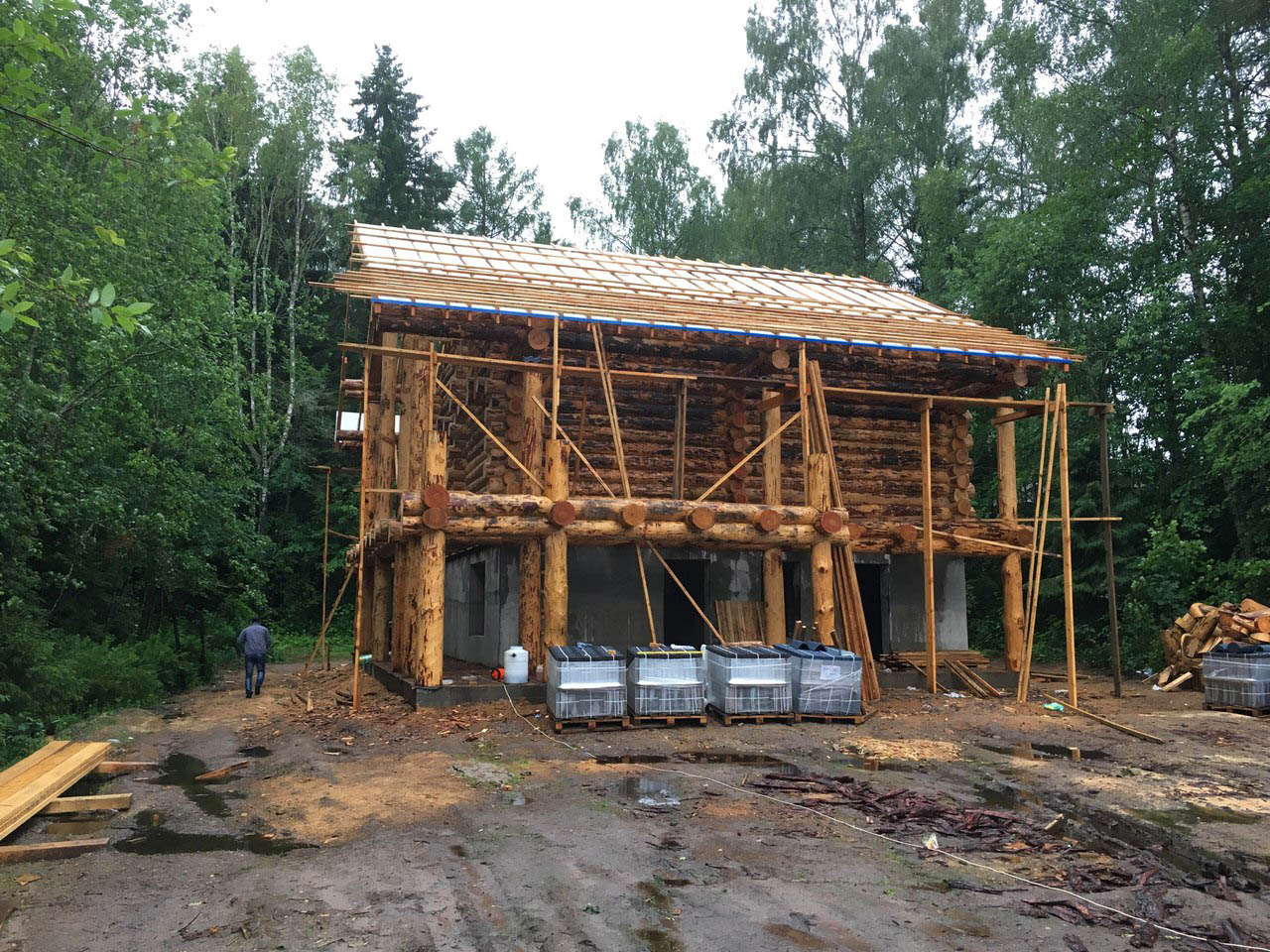

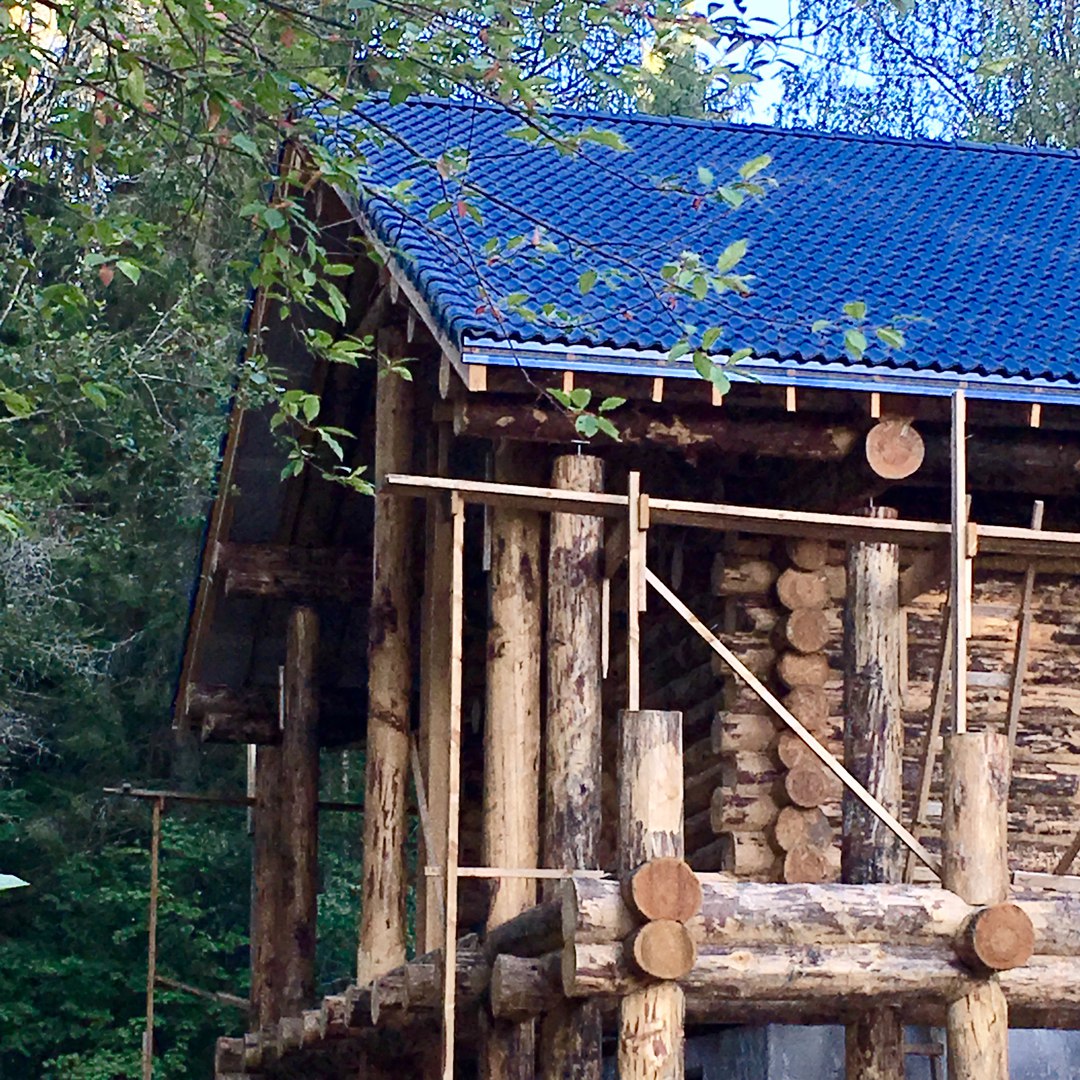

Фото строительства:

чертёжи мансарды
Категория: Чертежи комбинированных домов | Добавил: Admin | Теги: бревно, терраса, коттедж, pdf, трёхэтажный, балкон, рабочий проект, мансарда, чертежи, сруб
Просмотров: 642 | Загрузок: 399 | Рейтинг: 5.0/2

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
