Баня-гостевой дом

25.06.2016, 05:51
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:

Рабочий Проект бани №20. Баня-гостевой дом.
Раздел -АС

Размер архива: 10.24 Mb
Чертежи в формате: PDF

Состав проектно-сметной документации (21 лист):
-АС Архитектурно-Строительные решения (чертежи от фундамента до крыши, спецификации материалов)

Технико-экономические показатели:
Общая площадь.......... - 48,3 м²
Площадь застройки...... - 60,4 м²
Строительный объем.... - 309,4 м³
Жилых комнат - 1
Габариты в плане, м - 7.0 x 7.5
Этажей - 1
Высота потолков - 2,45 м

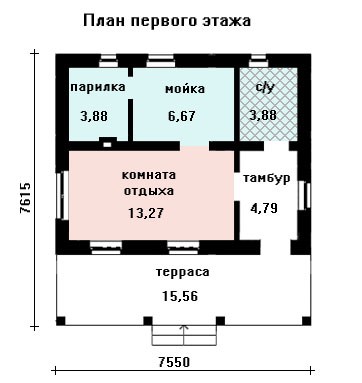

Объемно-планировочное решение:
Отличительной особенностью этой бани является то, что планировка позволяет переоборудовать баню под гостевой дом.

Конструктивные решения:
Фундамент - ленточный из монолитного железобетона.
Стены наружные - газоблок 375 мм.
Стены внутренние несущие - из кирпича марки М100 на растворе М75 толщиной 250 мм.
Перегородки - из кирпича толщиной 120 мм
Перекрытия - по деревянным балкам;
Кровля - металлочерепица по обрешётке и деревянным стропилам;
Окна - деревянные, из клееного бруса сосны.



чертёжи мансарды
Категория: Чертежи бань и саун | Добавил: Admin | Теги: хоз.постройки, чертежи, одноэтажный, pdf, баня
Просмотров: 1561 | Загрузок: 443 | Рейтинг: 5.0/5

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
