Баня из оцилиндрованного бревна ∅240 мм

04.07.2016, 19:58
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:


Рабочий Проект бани №21. Баня из оцилиндрованного бревна ∅240 мм
Раздел -АС



Размер архива: 16.09 Mb
Чертежи в формате: PDF

Состав проектно-сметной документации (всего 65 листов):
-АС Архитектурно-Строительные решения (А3 -35 листов)
- Карта раскроя

Технико-экономические показатели здания:
Площадь застройки, м2................ - 52
Общая площадь, м2..................... - 41,07
Строительный объем, м3.............. - 228
Основные характеристики здания:
- уровень ответственности - II;
- степень огнестойкости - IV (СНиП 2.01.02-85 прил.2)

Объемно-планировочные решения:
1. Объемно-планировочное решение здания определяется технологическими, конструктивными, противопожарными и эстетическими требованиями.
2. В здании размещены помещения: Душевая, Парилка, Комната отдыха, Тамбур, Веранда, Дровница.
3. Здание в плане  размером по осям 7,9 х 6,6 м.
4. Здание отапливаемое.

Конструктивные решения:
1.  Фундамент - свайно-ростверочный.
1.1. Гидроизоляция: боковая - обмазочная битумной мастикой (по ГОСТ 30693-2000), горизонтальная - оклеечная двумя слоями рубероида РПП-300 (по ГОСТ 10923-93) на битумной мастике.
2.  Несущие конструкции:
2.1. Стены: из оцилиндрованного бревна 240 мм по ГОСТ 8486-86. Места продольных соединений стеновых элементов скреплять металлическими шпильками.
2.2. Стропильная система: из бруса 50х150 мм по ГОСТ 8486-86. Пиломатериалы хвойных пород. Выборка в опорном бревне. Обрешетка брус 50х50 мм через 300 мм. Кровельный пирог в соответствии с нормативным требованиям производителя материала кровли.
2.3. Балки (Лаги) из бруса 100х150 через 650 мм по ГОСТ 8486-86, врезаются в обвязочный брус.
2.4. Перекрытия: по балкам из бруса 100х150 через 650 мм по ГОСТ 8486-86.
2.5. Столбы с компенсационными домкратами. Пиломатериалы хвойных пород.
3.  Ограждающие конструкции:
3.1. Стены: из оцилиндрованного бревна 240 мм.
3.2. Покрытие кровли: металлочерепица.
3.3. Заполнение проемов окон - металлопластиковые 2-х камерные стеклопакеты.
3.4. Заполнение проемов дверей: наружные - металлические, внутренние - деревянные.
4. Полы - 1 этаж- дощатые, 2 этаж- дощатые.
5. Наружная отделка - стены - покрытие декоративным антисептирующим составомтипа "Пинотекс", "Биотекс", "Сенеж", "Белинка".
6. Утеплитель -  минераловатные плиты согласно ГОСТ16381-77* типа ISOVER или ROCKWOOL

Инженерные сети и оборудование:
1. Водоснабжение: здание оборудуется системой хозяйственно-питьевого водопровода.
2. Горячее водоснабжение: автономное электробойлером.
3. Канализация: через систему локальных очистных сооружений в общую канализацию.
4. Отопление: газовый котел.
5. Вентиляция: естественная.
6. Инсоляция помещений обеспечивается архитектурно-планировочным решением, в соответствии с требованиями СНиП 2.07.01-99.
7. Газоснабжение - присутствует.

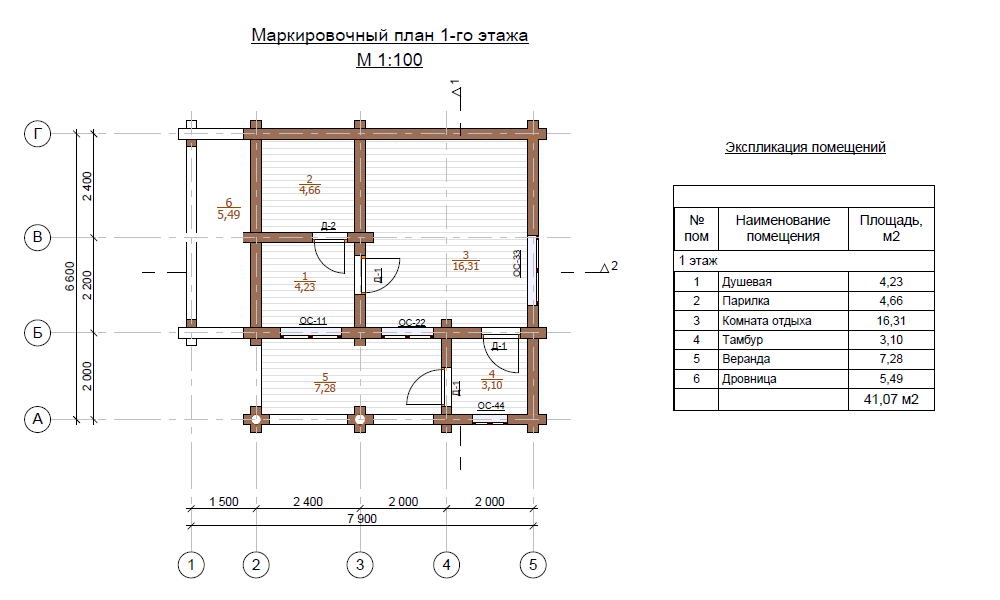

План бани:

чертёжи мансарды
Категория: Чертежи бань и саун | Добавил: Admin | Теги: сруб, рабочий проект, баня, одноэтажный, pdf, чертежи, бревно, терраса
Просмотров: 790 | Загрузок: 247 | Рейтинг: 5.0/4

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
