Одноэтажный дачный дом, общей площадью 38 м2

05.05.2019, 12:54
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:

Рабочий Проект.
Одноэтажный дачный дом, общей площадью 38 м2.
Раздел -АС.

Размер архива: 4.94 Mb
Чертежи в формате: PDF

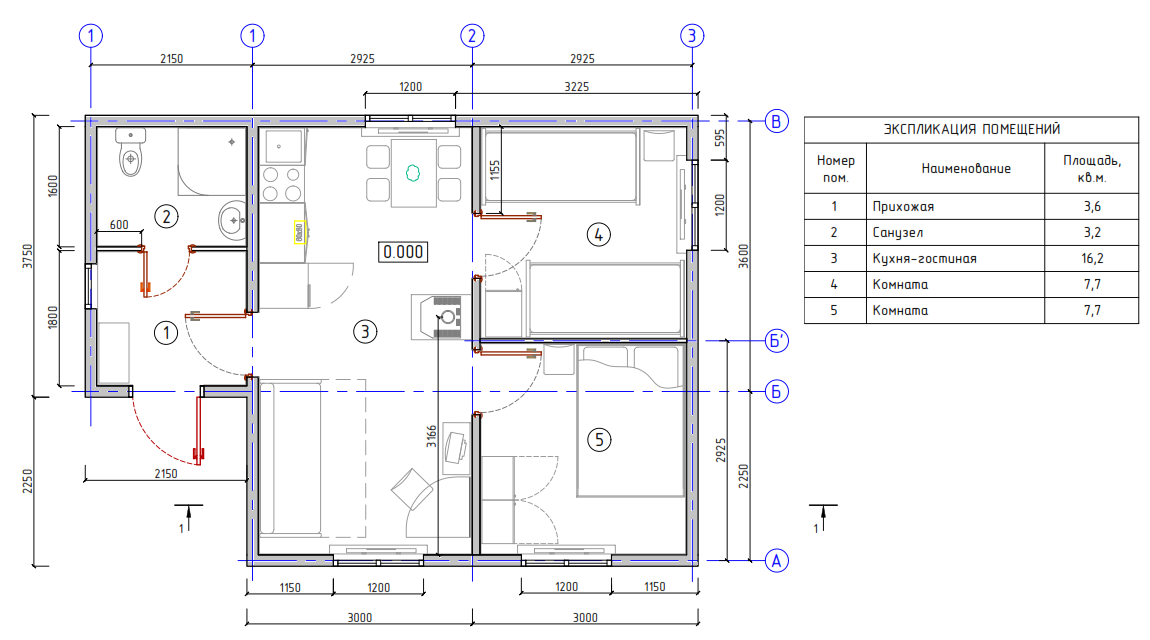

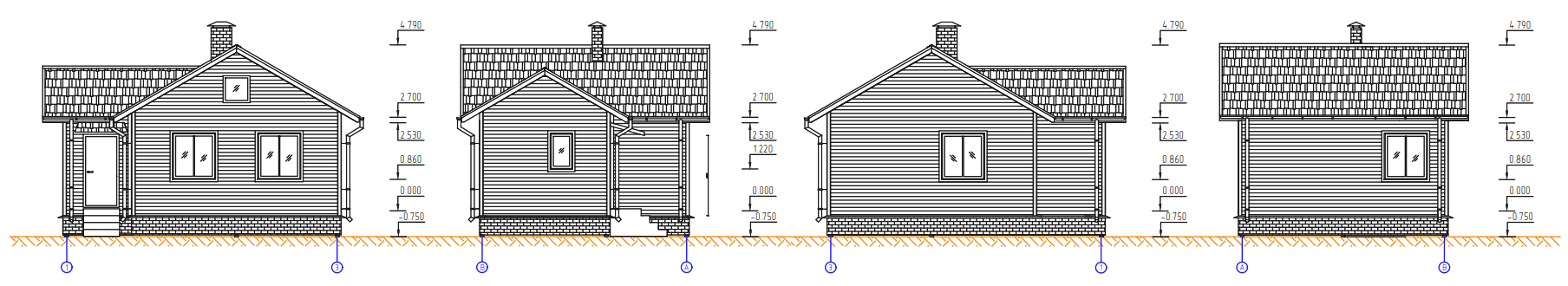

Состав проектно-сметной документации (29 листов):
 -АС Архитектурно-строительные решения

Технико-экономические показатели проекта:
Этажность, эт. - 1
Количество комнат - 3
Общая площадь дома - 38,4 м2
Жилая площадь дома - 31,6 м2
Площадь застройки - 44,6 м2
Размеры дома в плане - 6 х 8 м
Высота постройки от уровня земли - 4,79 м.

Конструктивные решения:
1. В рамках данного проекта выполняется свайно-винтовой фундамент, для чего использовать винтовых сваи с диаметром ствола 108 мм длиной 3м. Сваи завинчиваются на глубину не менее 2м. Подрезка свайного поля осуществляется на уровне 0.4 м от земли. Стволы свай заливаются бетоном марки М250. Для крепления обвязки используются оголовки свай.
2. Наружные стены выполняются по каркасно-панельной технологии. Основу панелей составляет каркас из сухого пиломатериала сечением 50х150 мм. с шагом 625мм. Пространство между стойками каркаса заполняется утеплителем в три слоя - миниральной ватой в форме плит толщиной 50 мм, причем каждый слой перекрывает стыковочные швы предыдущего. Снаружи панели обшиваются ОСБ (OSB-3) толщиной 12 мм. и накрываются ветрозащитной мембранной пленкой типа Изоспан А с креплением ее внахлест с помощью строительного степлера. Поверх мембраны набивается обрешетка для крепления сайдинга. Внутренняя часть стен оббивается вагонкой по пароизоляционной мембранной пленке типа Изоспан В.
3. Внутренние стены и перегородки выполняются по каркасно-панельной технологии. Основу панелей составляет каркас из сухого пиломатериала 50х150 мм или 50х100 мм в зависимости от принятых проектных решений. Пространство между стойками каркаса заполняется утеплителем в несколько слоев - миниральной ватой в форме плит толщиной 50 мм, причем каждый слой перекрывает стыковочные швы предыдущего. Панели оббиваются вагонкой.
4. Нижнее перекрытие сооружается по несущим лагам сечением 50х200 мм. Лаги опираются на ростверк (обвязку свай) выполненного из сплоченных досок 50х200 мм. Промежутки между лагами заполняется утеплителем в несколько слоев - миниральной ватой в форме плит толщиной 50 (100) мм, причем каждый слой перекрывает стыковочные швы предыдущего. Снизу крепится ветрозащитная мембранная пленка типа Изоспан А, которая зашивается досками 25 мм. Для устройства чернового пола, сверху лаги накрываются пароизоляционной мембранной пленкой типа Изоспан В и обшиваются ОСБ плитой толщиной не менее 20 мм.
5. Верхнее перекрытие (между первым этажом и чердачным помещением) сооружается по несущим лагам сечением 50х150 мм. Лаги опираются на верхнюю обвязку каркаса первого этажа. Промежутки между лагами заполняются утеплителем в три слоя - миниральной ватой в форме плит толщиной 50 мм, причем каждый слой перекрывает стыковочные швы предыдущего. Между потолком и лагами крепится пароизоляционная мембранная пленка типа Изоспан В. Потолок оббивается вагонкой по обрешешке из брусков 40х20 мм. Для устройства пола чердака, сверху лаги накрываются пароизоляционной мембранной пленкой типа Изоспан В и обшиваются доской 25 мм.
6. Уклон кровли - 30 . Кровля опирается на деревянные стропила сечением 50х150 мм и шагом 625мм. Стропила крепятся к обвязке верхнего перекрытия. Для лучшего опирания стропильных ног, в стропилах делается «зуб». Между противолежащими стропилами устанавливаются ригеля из доски 50х150 мм. Ригеля и стропила соединяются между собой при помощи шпилек М14. На стропила укладывается подкровельная гидрозащитная мембрана по всей площади и крепится при помощи брусьев контробрешетки 50x50мм (брус крепить при помощи оцинкованных гвоздей или саморезов). Необходимо обеспечить вентиляцию в коньке. Поверх брусьев при помощи оцинкованных гвоздей или саморезов крепится обрешетка из досок сечением 25х150мм и шагом, рекомендованным производителем металлочерепицы. По доскам укладывается кровельное покрытие - металлочерепица.


чертёжи мансарды
Категория: Чертежи каркасных домов | Добавил: Admin | Теги: рабочий проект, чертежи, дача, каркас, одноэтажный, pdf
Просмотров: 361 | Загрузок: 127 | Рейтинг: 5.0/1

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
