Одноэтажный каркасный дом "Хеллевад" (КД-103)

02.11.2016, 01:41
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:

Рабочий проект.
Одноэтажный каркасный дом "Хеллевад" (КД-103)
Раздел -АС.

Размер архива: 3.8 Mb
Чертежи в формате: PDF

Состав проектно-сметной документации (24 листа):
-АС Архитектурно-Строительные решения

Технико-экономические показатели:
Этажность, эт. - 1
Общая площадь, м2 - 103,0

Архитектурно - конструктивные решения:
    Что касается конструкции дома, то она стандартна. В качестве фундамента были выбраны винтовые сваи, с обвязкой собранной из доски 50х200 мм. Поверх обвязки, собирается перекрытие первого этажа.
    После этого собираются внешние стены и центральная несущая перегородка, монтируется верхнее перекрытие, - тут стоит продумать расположение чердачной лестницы и заложить в перекрытие необходимые лаги и балки. За счет использования верхнего перекрытия как рабочей площадки, установка стропильной системы проходит значительно легче. Некоторой сноровки требует первоначальная установка и подгонка сдвоенных диагональных стропил, но при должном терпении и внимательности это не доставит больших проблем.
    Внешние стены обшиваются панелями Изоплат и закрываются сайдингом. По внешним стенам с внутренней стороны планируется использовать фибролит с целью увеличения «теплоемкости» дома, после чего обшить все стены и перегородки гипсокартонном.

Архитектурно - планировочные решения:
    Для тех, кто сознательно делает выбор в пользу одного этажа, данный проект может стать одним из вариантов, который стоит рассмотреть, подбирая проект одноэтажного дома. Но думаем, что и оставшееся часть наших посетителей, найдет в нем интересные идеи, которые можно позаимствовать при разработке своего проекта.

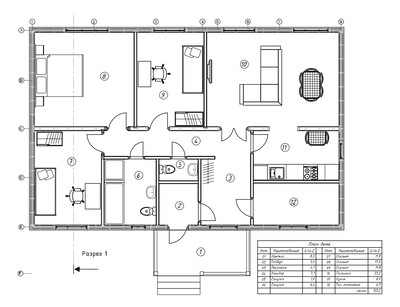

    Проект привлекает разумным планировочным решением: все спальни находятся в левой части, а в правой общие помещения - кухня, гостиная-столовая, и техническая комната.

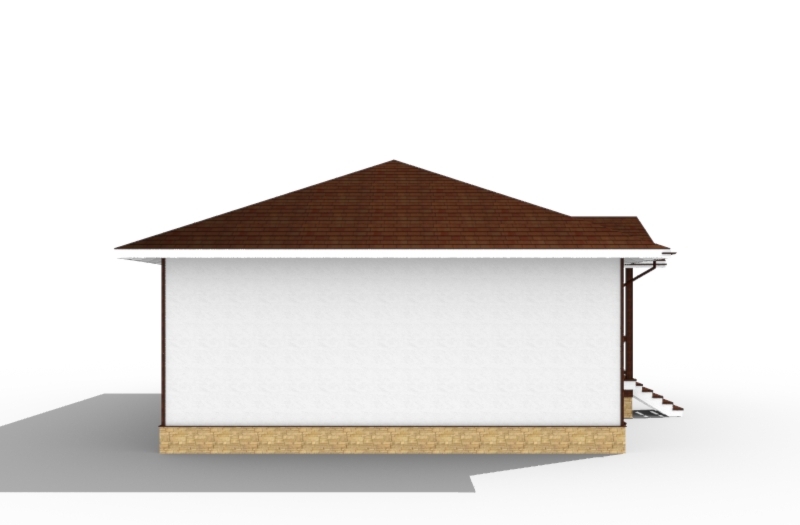

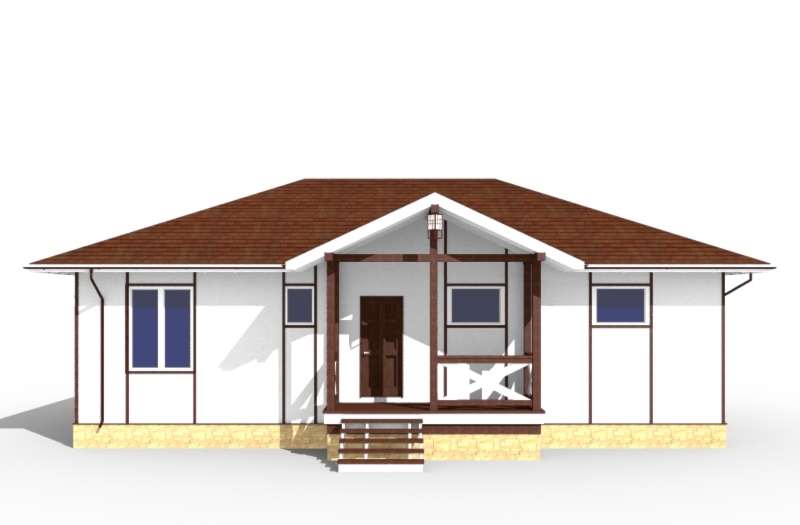

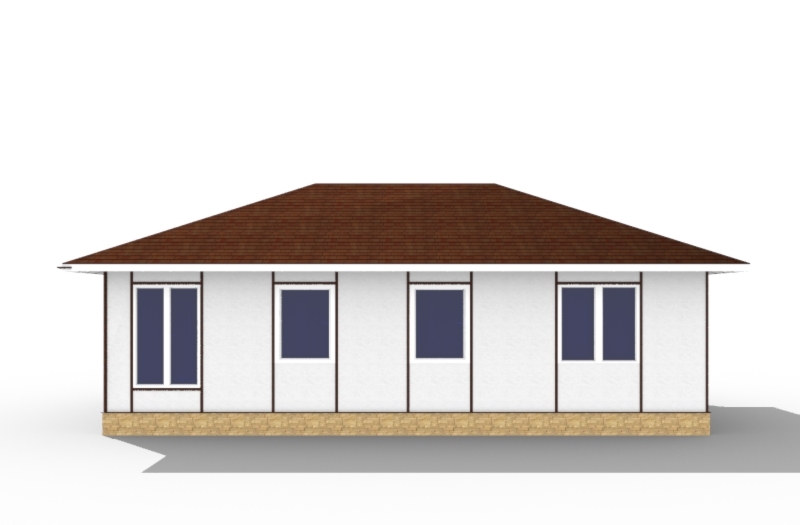

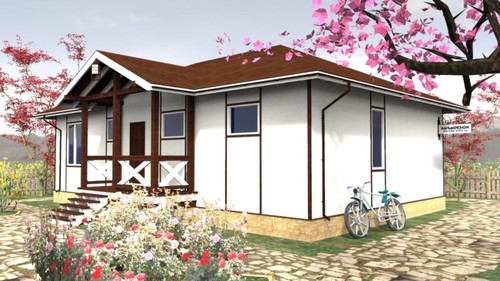

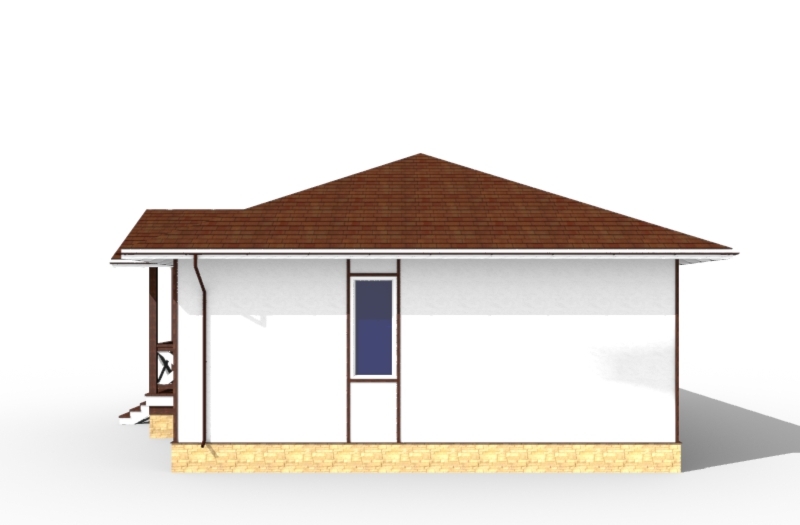

    Немаловажным является и то, что в конструктивном плане в доме всего одна несущая стена, четко интегрированная в планировочное решение. В плане дом имеет простую прямоугольную форму. Привлекательный внешний вид фасадов достигается за счет использования вальмовой кровли и крыльца-террасы. Первоначальную планировку пришлось немного подкорректировать, применительно к нашим условиям, - было добавлено крыльцо, при входе устроен небольшой тамбур, а площадь котельной была увеличена для удобного размещения и обслуживания всего необходимого оборудования.
    В кухне организовано место для приема пищи, хотя для этих целей вполне может подойти барная стойка, если поставить ее в проеме между кухней и залом. Также при желании можно установить раздвижные двери. При необходимости так можно изолировать кухню от зала, и таким образом получить дополнительную комнату, например для ночевки гостей.

чертёжи мансарды
Категория: Чертежи каркасных домов | Добавил: Admin | Теги: каркас, чертежи, одноэтажный, pdf, дача, рабочий проект
Просмотров: 1555 | Загрузок: 407 | Рейтинг: 5.0/4

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
