Индивидуальный жилой дом "ЛИРА", общей площадью 61,5 кв.м.

10.02.2017, 18:08
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:

Рабочий Проект.
Индивидуальный жилой дом "ЛИРА", общей площадью 61,5 кв.м.
Раздел -АС.

Размер архива: 8.44 Mb
Чертежи в формате: PDF

Состав проектно-сметной документации (47 листов):
-АС Архитектурно-строительные решения (28 листов)
-Инструкция по монтажу домов из SIP-панелей (19 листов)

Технико-экономические показатели:
Этажность, эт. - 1 + мансарда
Общая площадь, м2 - 61,5
Жилая площадь, м2 - 44,1
Размеры по осям, м - 6,6 х 5,625

Конструктивные решения:
Фундамент - винтовые сваи СВС-89 (СВС- 109) ТУ 5260-003-98799549-11
Цокольное перекрытие - из SIP-панелей 174 мм
Несущие стены дома - из SIP-панелей 174 мм
Перегородки - каркасные 125 мм
Межэтажное перекрытие - из деревянных балок 50х150 мм с полом из фанеры 21 мм
Крыша - мансардная, из SIP-панелей 174 мм
Кровля - гибкая черепица

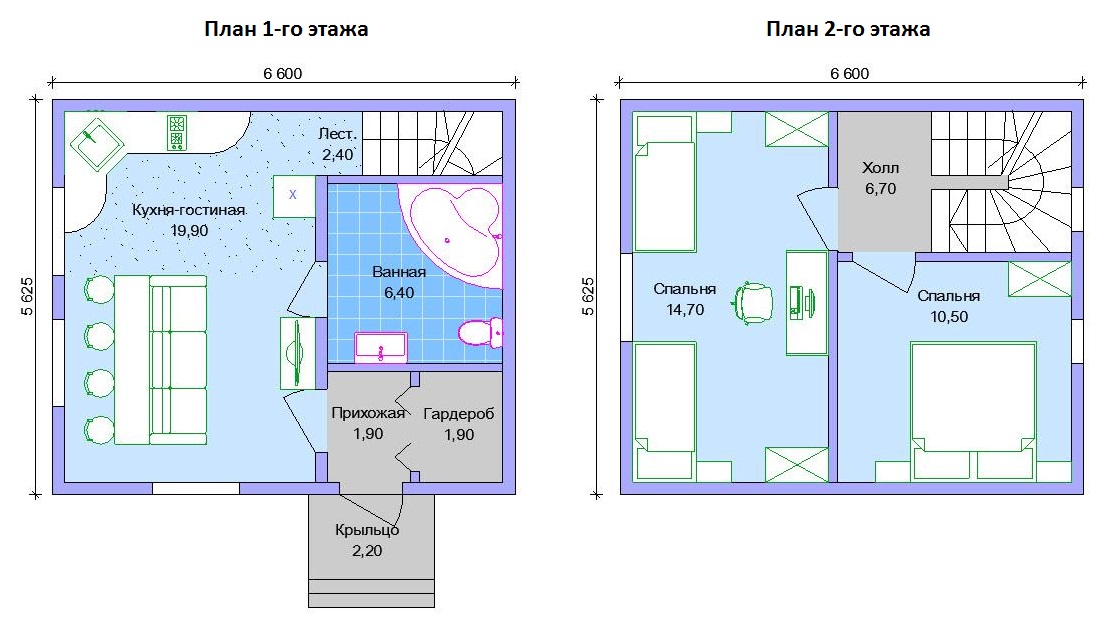

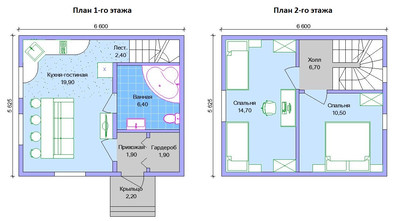

Планы этажей:

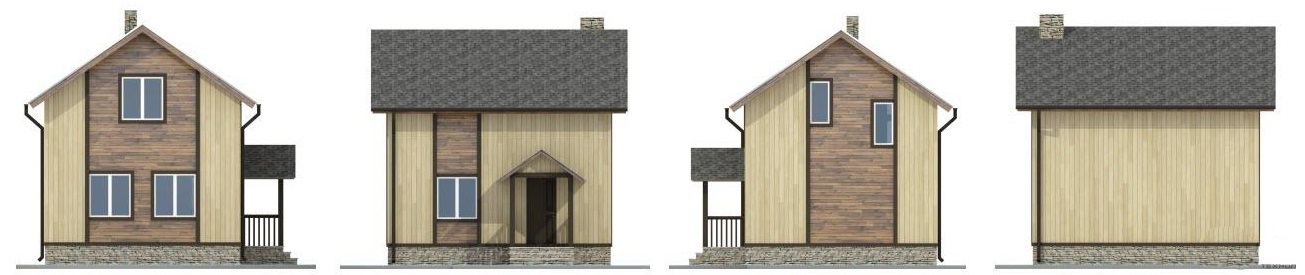

Фасады:

чертёжи мансарды
Категория: Чертежи каркасных домов | Добавил: Admin | Теги: каркас, мансарда, SIP-панель, чертежи, pdf, рабочий проект, двухэтажный
Просмотров: 2087 | Загрузок: 602 | Рейтинг: 5.0/2

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
