Рабочий Проект.
Индивидуальный одноэтажный жилой дом с мансардой и гаражом
Разделы -АР, -КР.

Размер архива: 13.83 Mb
Чертежи в формате PDF

Состав проектно-сметной документации (27 листов):
-АР Архитектурные решения
-КР Конструктивные решения

Технико-экономические показатели здания:
Этажность, эт. - 1 + мансарда
Общая площадь, м2 - 374,23
Жилая площадь, м2 - 125,10
Размеры в осях, м - 14,5 х 20,4
Гараж - есть, на 2 автомобиля
Авторы: www.RuPlans.ru

Архитектурно - конструктивные решения:
Фундамент - винтовые сваи, под гаражом монолитная ж/б плита
Наружные стены - 260 мм, выполнены из деревянного каркаса, собранного из доски 50х150 мм, общивка плитой OSB (9 мм с обеих сторон), теплоизоляция из минеральной ваты.
Внутренние несущие стены - 168 мм, каркас из доски 50х150 мм, общивка плитой OSB (9 мм с обеих сторон).
Перегородки - каркасные с ГКЛ на металлокаркасе
Перекрытия - по деревянным балкам.
Крыша и кровля - утеплённая, мансардная с покрытием из металлочерепицы с полимерным покрытием, по деревянной стропильной конструкции.
Связь между этажами осуществлена посредством деревянной лестницы с забежными ступенями, индивидуального изготовления.

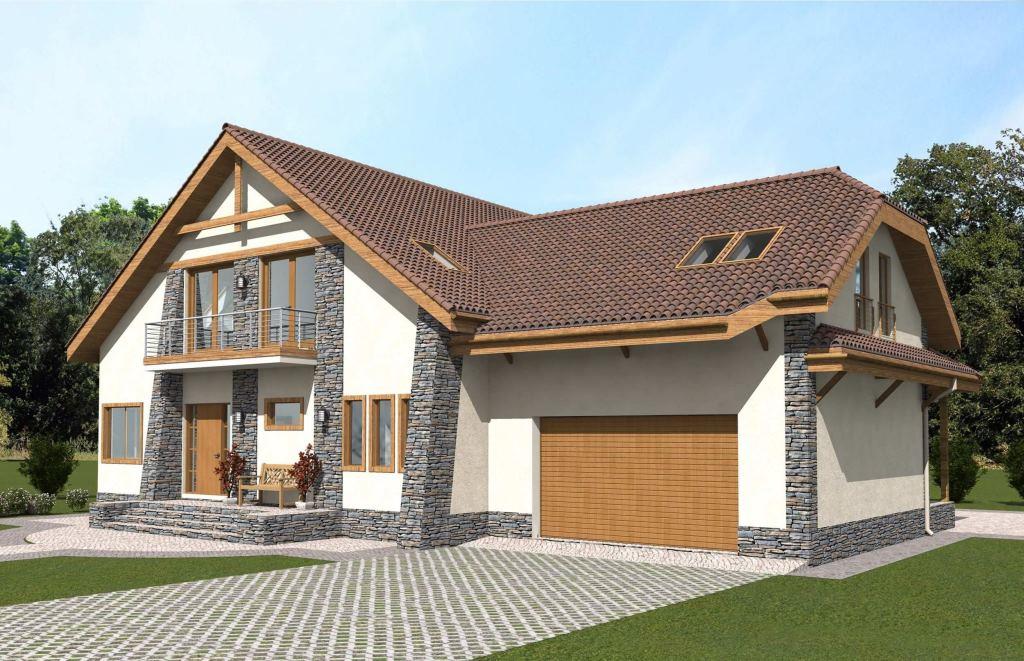

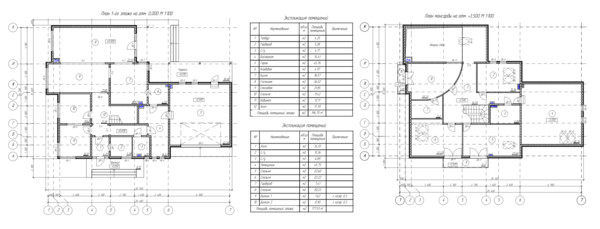

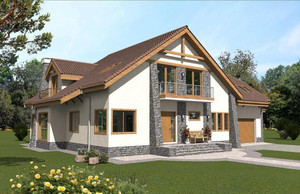

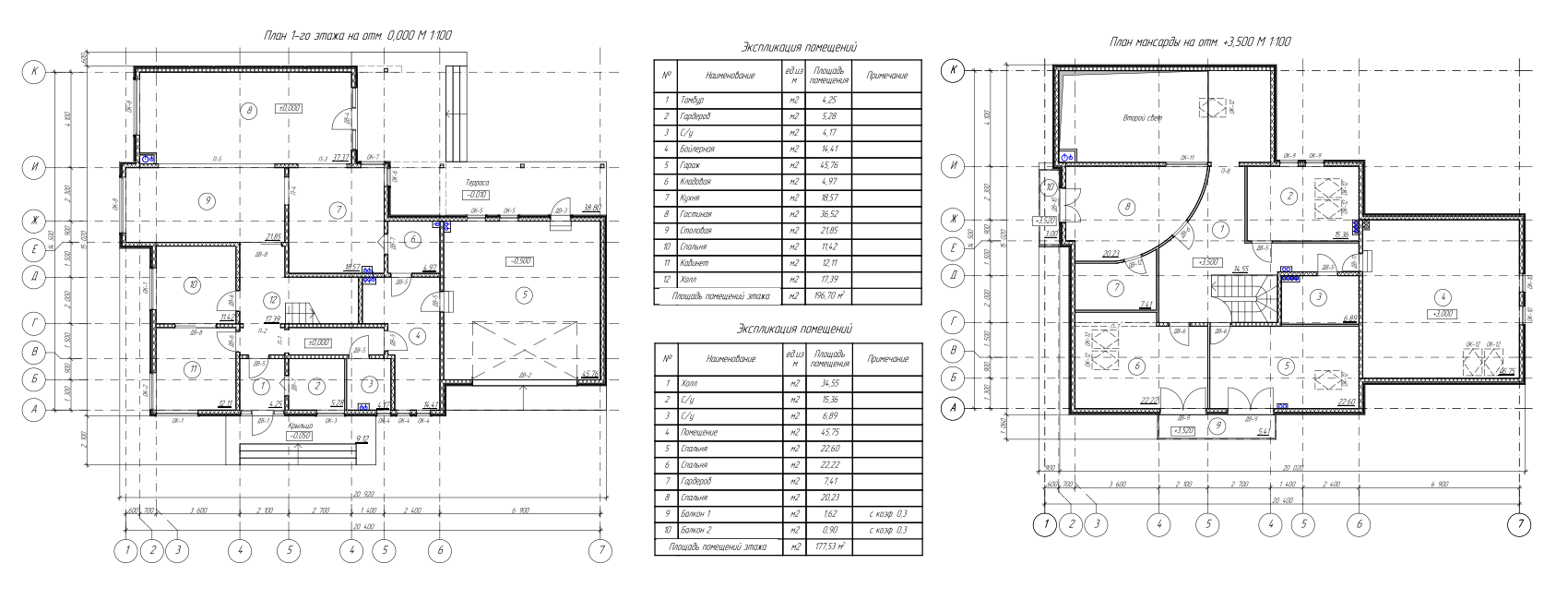

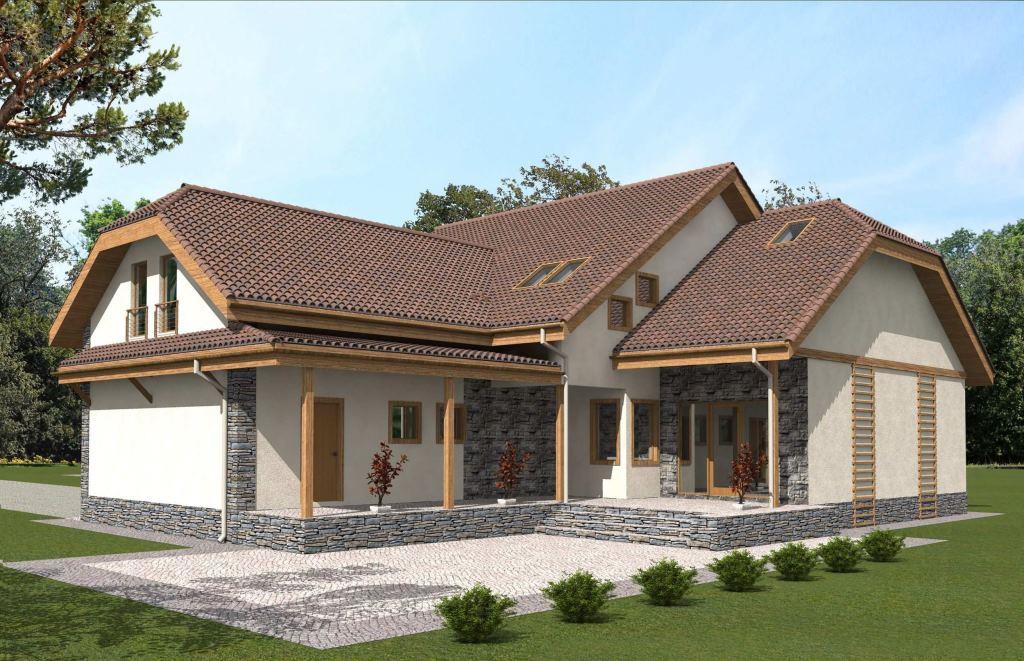

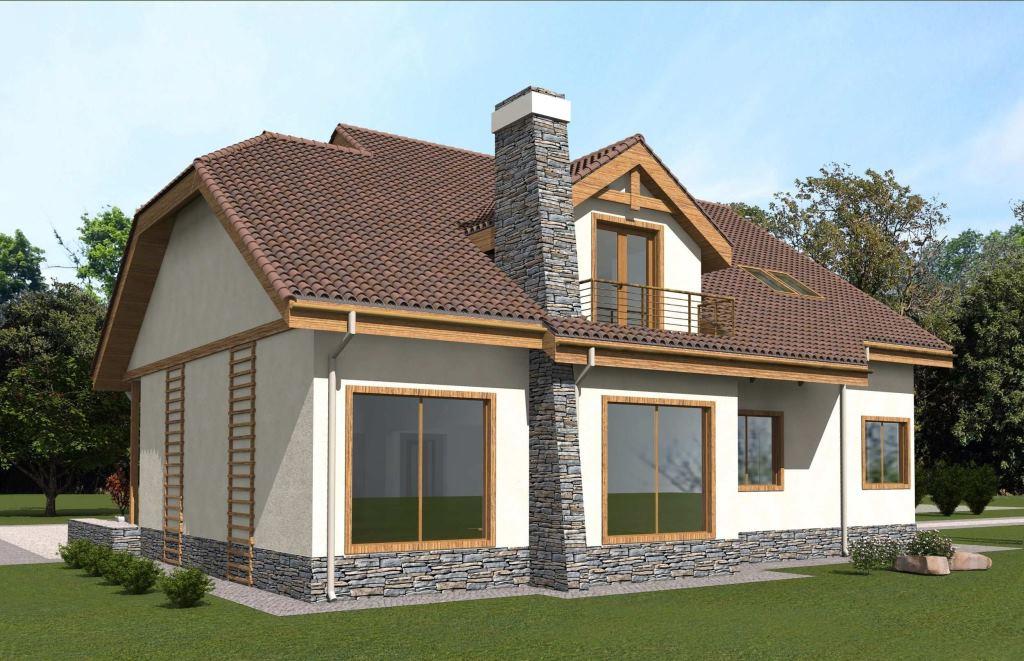

Планы этажей:
