Одноэтажный каркасный дом с террасой

22.11.2017, 02:07
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:


Рабочий Проект.
Одноэтажный каркасный дом с террасой.
Раздел -АС.

Размер архива: 7.33 Mb
Чертежи в формате: PDF

Состав проектно-сметной документации (33 листа):
-АС Архитектурно-Строительные решения

Технико-экономические показатели:
Этажность, эт. - 1
Общая площадь, м2 - 65,56
Жилая площадь, м2 - 43,66
Площадь крыльца и террасы, м2 - 21,9
Площадь застройки, м2 - 69,9
Габаритные размеры дома, м - 8,8 х 8,9
Авторы: Шерзод Атаджанов

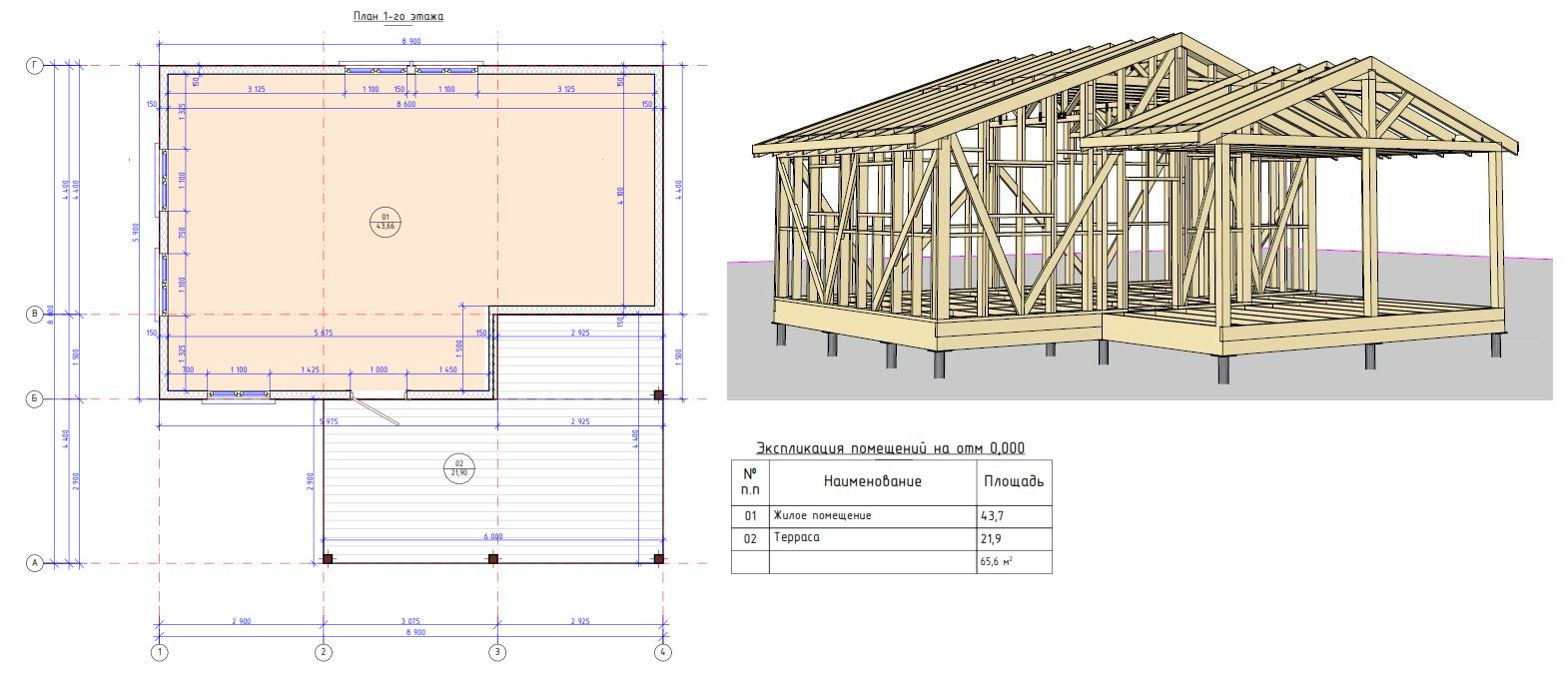

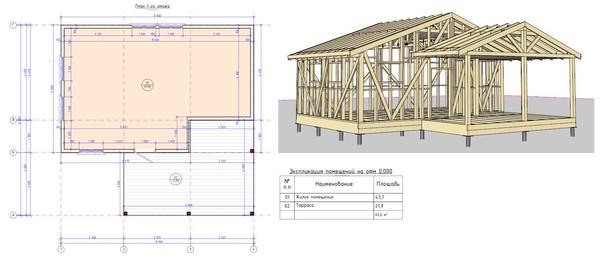

Конструктивные решения:
Фундамент - винтовые сваи
Наружные стены - каркас деревянный из бруса 50х150 мм. Утеплитель - минеральная вата 150 мм. Обшивка ОСП-3 9 мм.
Перекрытия - по деревянным балкам.
Кровля - двухскатная, деревянная стропильная система с покрытием из мягкой черепицы.
Окна и двери - индивидуального изготовления

чертёжи мансарды
Категория: Чертежи каркасных домов | Добавил: Admin | Теги: терраса, каркас, чертежи, pdf, одноэтажный, дача, рабочий проект
Просмотров: 146 | Загрузок: 53 | Рейтинг: 5.0/1

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
