Одноэтажный каркасный дом "Теннесси" (КД-79)

26.11.2016, 21:31
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:

Рабочий проект.
Одноэтажный каркасный дом "Теннесси" (КД-79)
Раздел -АС.

Размер архива: 7.98 Mb
Чертежи в формате: PDF

Состав проектно-сметной документации (28 листов):
-АС Архитектурно-Строительные решения

Технико-экономические показатели:
Этажность, эт. - 1
Общая площадь, м2 - 79,5

Архитектурно - конструктивные решения:
Фундамент - свайный, со сборной обвязкой из доски 50 х 200 мм.
Наружние стены - Рамы стен собираются из доски 50 х 150 мм и 100 х 40 мм. Применена конструкция «двойного каркаса» со смещенным шагом стоек снаружи 625 мм под обшивку OSB, а внутри 600 мм под отделку гипсокартонном.
Перекрытие - немного усиленно за счет балок обвязки в зоне ванной, так как там планировались электрические ТП в бетонной стяжке. В данном случае дополнительные лаги для закладки дополнительного утеплителя идут поверх основных лаг, хотя есть и более простое решение, - закрепить их к обвязке свай.
Крыша, Кровля - Стропильная система вальмовой крыши выполнена с опорой на два прогона, из-за чего в гостиной пришлось добавить опорный столб для распределения нагрузки.

Архитектурно - планировочные решения:
  Планировка дома довольна стандартна для домов такого типа: с крыльца попадаем в небольшой тамбур, в нем справа от входа устроен небольшой шкаф для верхней одежды. В тамбуре находятся две двери, - одна ведет в котельную, а через вторую попадаем в прихожую необычной формы. Слева в ней предусмотрена ниша для шкафа, а справа находится дверь, ведущая в санузел. Две спальни площадью 14 и 12 метров благодаря коридору полностью изолированы от общих помещений, кухни-столовой-гостиной. Небольшая кухня расположена в левом углу дома, а полноценная столовая устроена в просторной гостиной, что позволяет располагать столовой не только для ужинов, но и просто собираться всем вместе за этим столом, чтобы поиграть например в настольные игры.
  Бросив беглый взгляд на представленный проект, кто то удивится, - что же может заинтересовать в этом, в общем-то непримечательном и довольно обычном на первый взгляд доме? И тем не менее он достоин внимания хотя бы потому, что в нем применена конструкция «двойного каркаса» со смещенным шагом стоек снаружи 625 мм под обшивку OSB, а внутри 600 мм под отделку гипсокартонном. Таким образом, общая толщина утеплителя в стене получается 25 см. и при этом стойки внешнего и внутреннего каркаса смещены относительно друг друга, что исключает так называемые «мостики холода». В перекрытиях пола и потолка также предусмотрено увеличение общей толщины закладываемого утеплителя. Выбор такой конструкции был обусловлен тем, что дом планируют отапливать с помощью электроконвекторов. Причем стоимость одного кВт одна из самых высоких (5,37 руб.), поэтому после недолгих расчетов и размышлений было решено вложиться в дополнительное утепление контура дома, чтобы сэкономить на будущей эксплуатации дома.

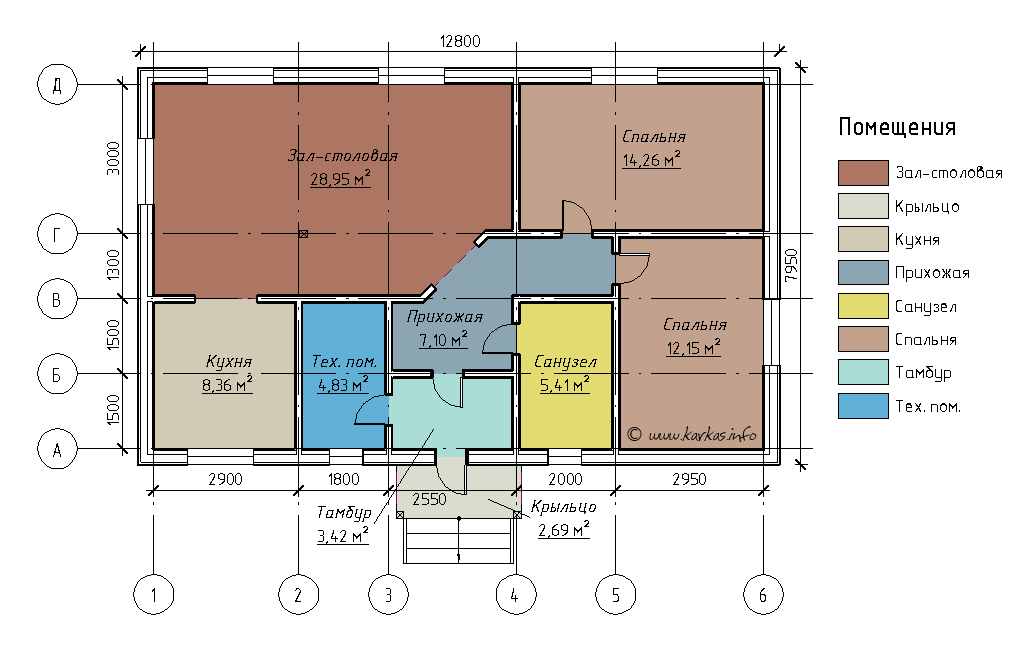

План дома:

чертёжи мансарды
Категория: Чертежи каркасных домов | Добавил: Admin | Теги: каркас, чертежи, pdf, одноэтажный, дача, рабочий проект
Просмотров: 1447 | Загрузок: 362 | Рейтинг: 5.0/4

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
