Индивидуальный жилой дом "Уютный 55"

11.12.2016, 21:47
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:

Рабочий проект.
Индивидуальный жилой дом "Уютный 55".
Разделы -АС, -КД.

Размер архива: 15.16 Mb
Чертежи в формате: PDF

Состав проектно-сметной документации (56 листов):
 -АС Архитектурно-Строительные решения (23 листа)
 -КД Конструкции деревянные (33 листа)

Технико-экономические показатели:
Общая площадь здания - 55,42 м2
  в том числе:
    -жилая площадь здания - 37,71 м2
    -летние помещения здания - 1,80 м2
    -площадь "теплого контура" здания - 61,63 м2
Площадь застройки здания общая - 63,43 м2
Объем здания (отапливаемый) - 150,08 м3

Архитектурно - конструктивные решения:
Фундаменты - выполнены из винтовых свай СЛВН 108/300 с глубиной погружения 2,0 м - опорный обвязочный брус выполнен из антисептированного деревянного бруса 150 х 200(h) мм.
Цокольная панель - выполнена из листов ЦСП с облицовкой облицовочной  декоративной плитки "под камень". В конструкции цоколя предусмотреть вентиляционные отверстия диаметром 100 мм с шагом 2 м.
По конструктивному решению здание является каркасно-панельным. Основными несущими элементами здания являются деревянный несущий каркас стен, перекрытий, крыши и SIP-панелей. Деревянный каркас здания и SIP-панели собираются одновременно и образуют единую конструкцию, которая является несущей.
Наружние стены здания, крыша - собираются из SIP-панелей - высокотехнологичной монолитной трехслойной конструкции, состоящей из двух листов ОСП (ориентированной стружечной плиты производства Германии, толщиной 12 мм) и утеплителя (твердого пенополистирола ПСБ-С М-25). По торцам панели вклеивается и пришиваются посредством шурупов (по дереву 3,5 х 40 мм шагом 150 мм) деревянный брус, играющий роль либо замка, либо замыкающего элемента.
Перекрытие цоколя - состоят из SIP-панелей толщиной 224 мм и усиленых брусом 200 (h) х 74 мм с шагом 620 мм.
Перекрытие 1 этажа - состоят из SIP-панелей толщиной 174 мм и усиленых брусом 150 (h) х 74 мм с шагом 620, 410 мм.
Приняты следующие типоразмеры элементов:
-перекрытия цоколя - панели усиленные SIP 224
-перекрытие 1 этажа - панели усиленные SIP 174
-стены наружные - панели SIP 174
-стены внутренние - панели SIP 174
-перегородки - панели SIP 124 или сборные по деревянному каркасу с обшивкой ОСП 12 мм с звукоизоляцией из базльтовой минплиты
Конструкция крыши - холодная, выполнена по деревянной стропильной системе. Кровля по выбору Заказчика, с укладкой кровельного покрытия из металлочерепицы по обрешетке или мягкой черепицы по панелям покрытия с прокладкой гидроизоляционного слоя.
Заполнение оконных проемов - выполнено оконными блоками ПВХ с двухкамерным стеклопакетом. Предусмотреть вентиляционные клапаны в коробке окна.
Дверные блоки - выполнить по пожеланию Заказчика. При этом предусмотреть наружные двери усиленной конструкции.
Полы - в жилых комнатах ламинированные панели, в кухне и ванных керамическая плитка.
Отделка внутренних стен - ГКЛ с окраской или наклейкой обоями, в мокрых и технических помещениях - ГВЛ с окраской или облицовкой керамической плиткой.
Финишную наружную отделку можно произвести различными фасадными материалами. При этом предусмотреть ветрозащитное покрытие панелей.

Архитектурно - планировочные решения:
Архитектурные и объемно планировочные решения выполнены в соответствии с заданием Заказчика.
Это компактный, аккуратный одноэтажный дом. Строгую геометрию линий здания оживляют интересные архитектурные элементы, светлая цветовая гамма подчёркивает европейский стиль. На этаже сформированы самые необходимые помещения: зона отдыха, в которую входят просторная гостиная объединённая с кухней, спальня, техническое помещение с санузлом, просторная прихожая, в которой отведено место под вместительный шкаф.

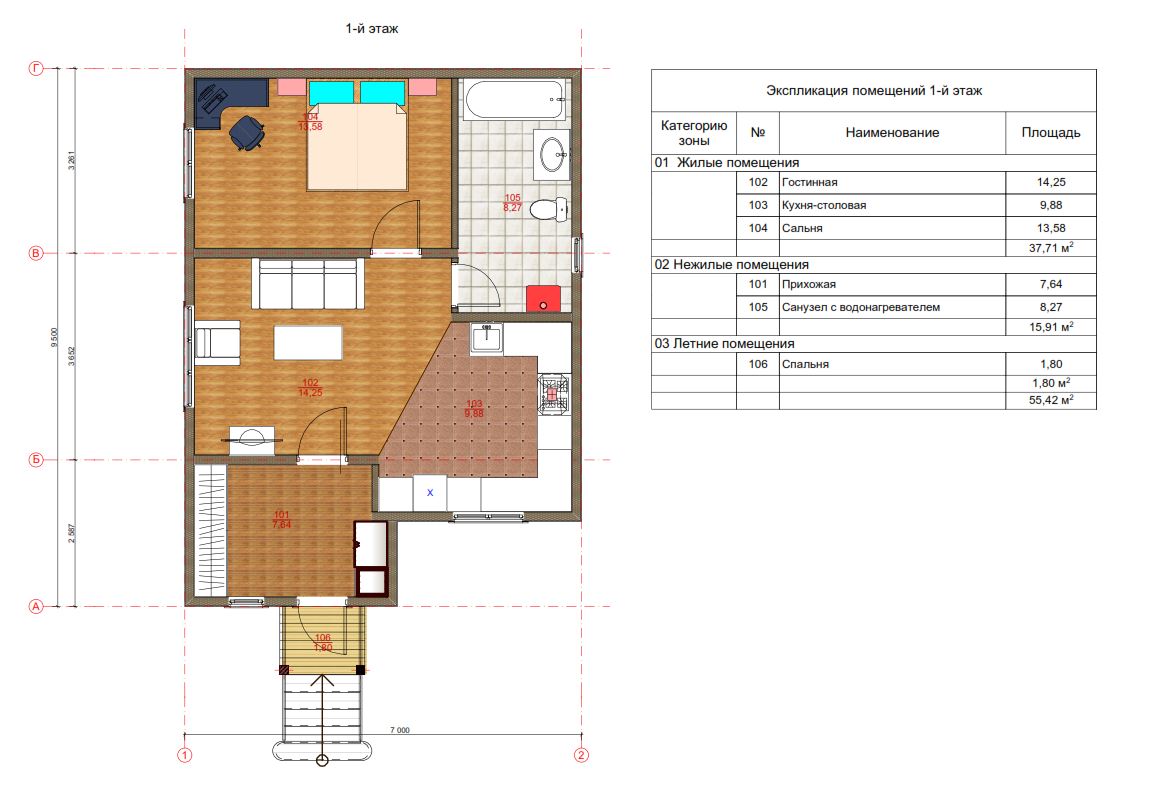

План дома:

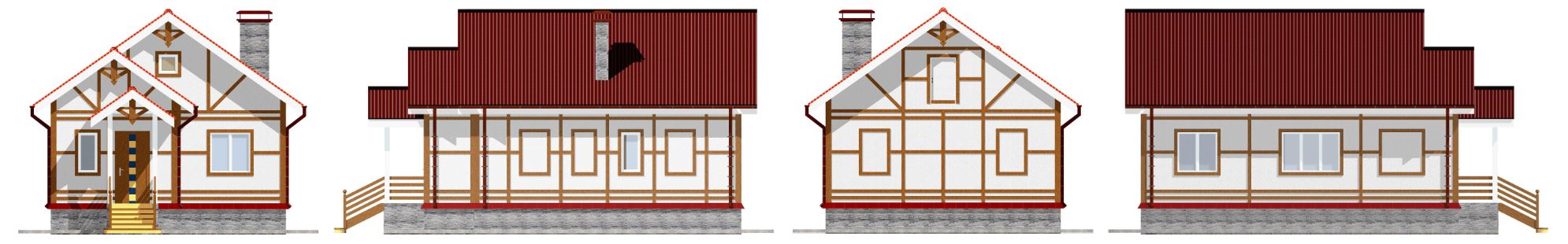

Фасады дома:

чертёжи мансарды
Категория: Чертежи каркасных домов | Добавил: Admin | Теги: каркас, одноэтажный, pdf, дача, рабочий проект, чертежи
Просмотров: 1847 | Загрузок: 323 | Рейтинг: 5.0/3
