Проект каркасного дома в с.Шарапово

06.03.2017, 07:14
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:

Рабочий Проект.
Проект каркасного дома в с.Шарапово.
Разделы -АР, -КР.

Размер архива: 12.88 Mb
Чертежи в формате: PDF

Состав проектно-сметной документации (51 лист):
АР Архитектурные решения
КР Конструктивные решения

Технико-экономические показатели проекта:
Общая площадь помещений   - 128,07 м2
Площадь застройки                 - 72,0 м2
Строительный объем здания    - 315,2 м3

Конструктивные решения:
Фундамент - свайно-винтовой. Винтовые сваи диаметром 108 мм с рачетной нагрузкой на одну сваю 5-9 тонн. Обвязка выполняется из швеллера №20.

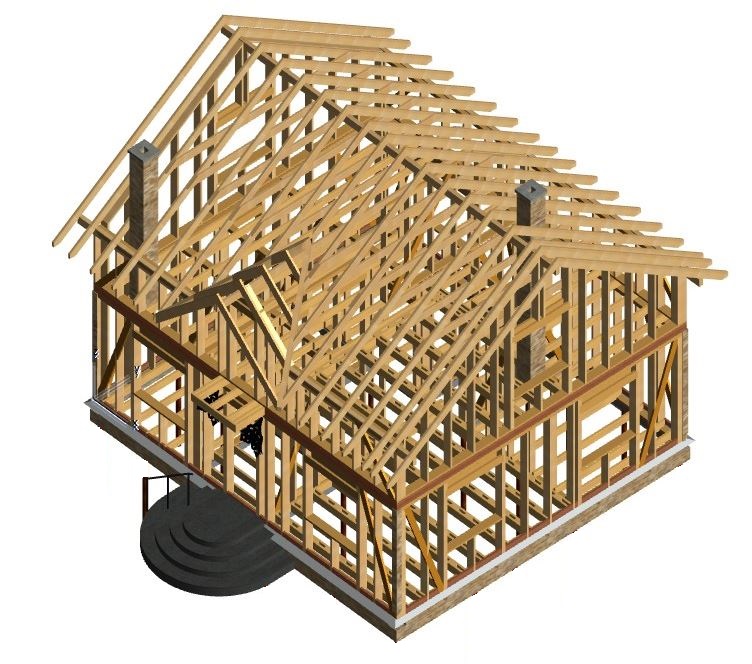

Стены - для устройства стен принят каркас из доски 50х200 мм с утеплением 200 мм.
Перекрытие - деревянное из доски хвойных пород, сечением 50х200 мм.
Крыша - трехщипцовая.
Покрытие кровли - гибкая черепица по деревянным стропилам 50х200мм.
Стропила изготавливаются из древесины хвойных пород 2-й и 3-й группы качества по ГОСТ-11047-90 и влажностью не более 25-35%.
Внутренняя лестница-сборная деревянная из древесины хвойныхпород  2-й группы качества по ГОСТ-11047-90.
В качестве пароизоляции применяется "ИЗОСПАН В". В качестве гидроизоляции "ИЗОСПАН А".
Столярные изделия устанавливаются в стену на месте при усадке дома.
Окна - по ТУ 13-0249563-18-19-87 с двойным остеклением.
Двери - по серии 1.136.5-19 ГОСТ 6629-88.

Архитектурно-планировочное решение:
Проект индивидуальной застройки по адресу: РФ, Московская область, Чеховский район, сельское поселение Стремиловское, с. Шарапово.
Дом - одноэтажное здание с мансардным этажом, общими габаритными размерами в плане и осях 8,0х9,0 м.
На первом этаже расположены: крыльцо, тамбур, коридор, кухня, гостиная, спальня, мастерская, техпомещение и с/узел. На втором этаже расположен: зал.
Дом предназначен для строительства в климатическом районе с расчетной температурой наружного воздуха -30°С, с обычными геологическими условиями. Нормативное значение веса снегового покрова - 1.8 Кн/кв.м.

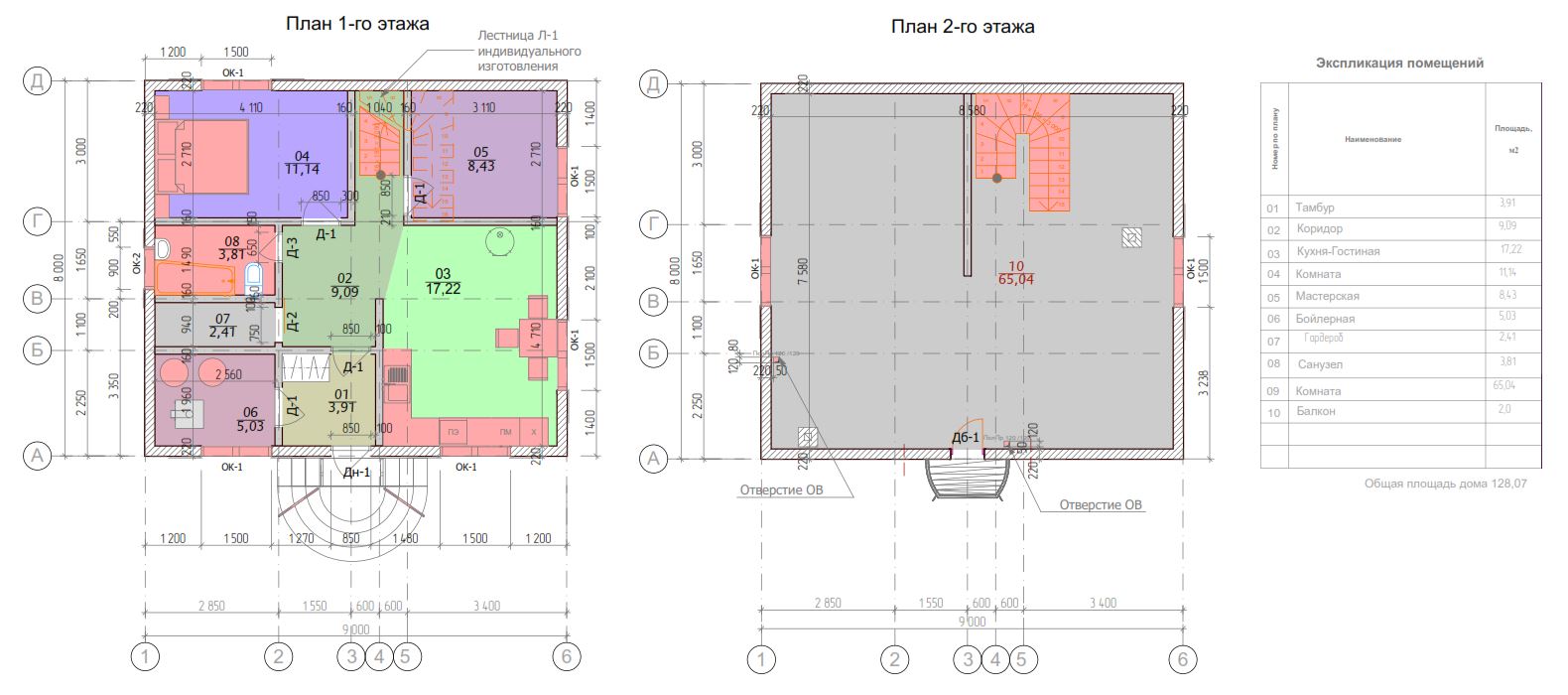

Планы этажей:

чертёжи мансарды
Категория: Чертежи каркасных домов | Добавил: Admin | Теги: каркас, мансарда, чертежи, pdf, рабочий проект, двухэтажный
Просмотров: 2449 | Загрузок: 759 | Рейтинг: 4.9/7

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
