Каркасный жилой дом с мансардным этажом

19.06.2016, 01:42
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:

Рабочий Проект. Каркасный жилой дом с мансардным этажом.
Разделы -ЭП,-АР,-КД.

Размер архива: 35.4 Mb
Чертежи в формате PDF

Состав проектно-сметной документации (82 листа):
 - ЭП Эскизный проект (15 листов)
 - АР Архитектурные решения (20 листов)
 - КД Конструкции деревянные (47 листов)

Технико-экономические показатели здания:
Этажность, эт. - 1 + мансарда
Жилая площадь, м2 - 56,7
Общая площадь дома, м2 - 104,3
Строительный объём, м3 - 452,1
Площадь застройки, м2 - 74,84
Размеры в осях, м - 7,75 х 7,85

Архитектурно - конструктивные решения:
Фундамент - монолитные, ленточные, мелкого заглубления.
Наружные стены - 290 мм, выполнены из деревянного каркаса, собранного из доски 50х200 мм, общивка плитой OSB (15 мм с обеих сторон), внутрення общивка ГВЛ - 10 мм, наружняя декоративная общивка по брускам - 50 мм, теплоизоляция 200 мм из минеральной ваты.
Внутренние несущие стены - 250 мм, каркас из доски 50х200 мм, общивка плитой OSB (15 мм с обеих сторон), общивка ГВЛ - 10 мм с обеих сторон.
Перегородки - 120 мм, каркас из доски 50х100 мм, общивка ГВЛ - 10 мм с обеих сторон.
Перекрытия - по деревянным балкам.
Крыша и кровля - утеплённая, мансардная с покрытием из металлочерепицы с полимерным покрытием, по деревянной стропильной конструкции.
Связь между этажами осуществлена посредством деревянной лестницы с забежными ступенями, индивидуального изготовления.

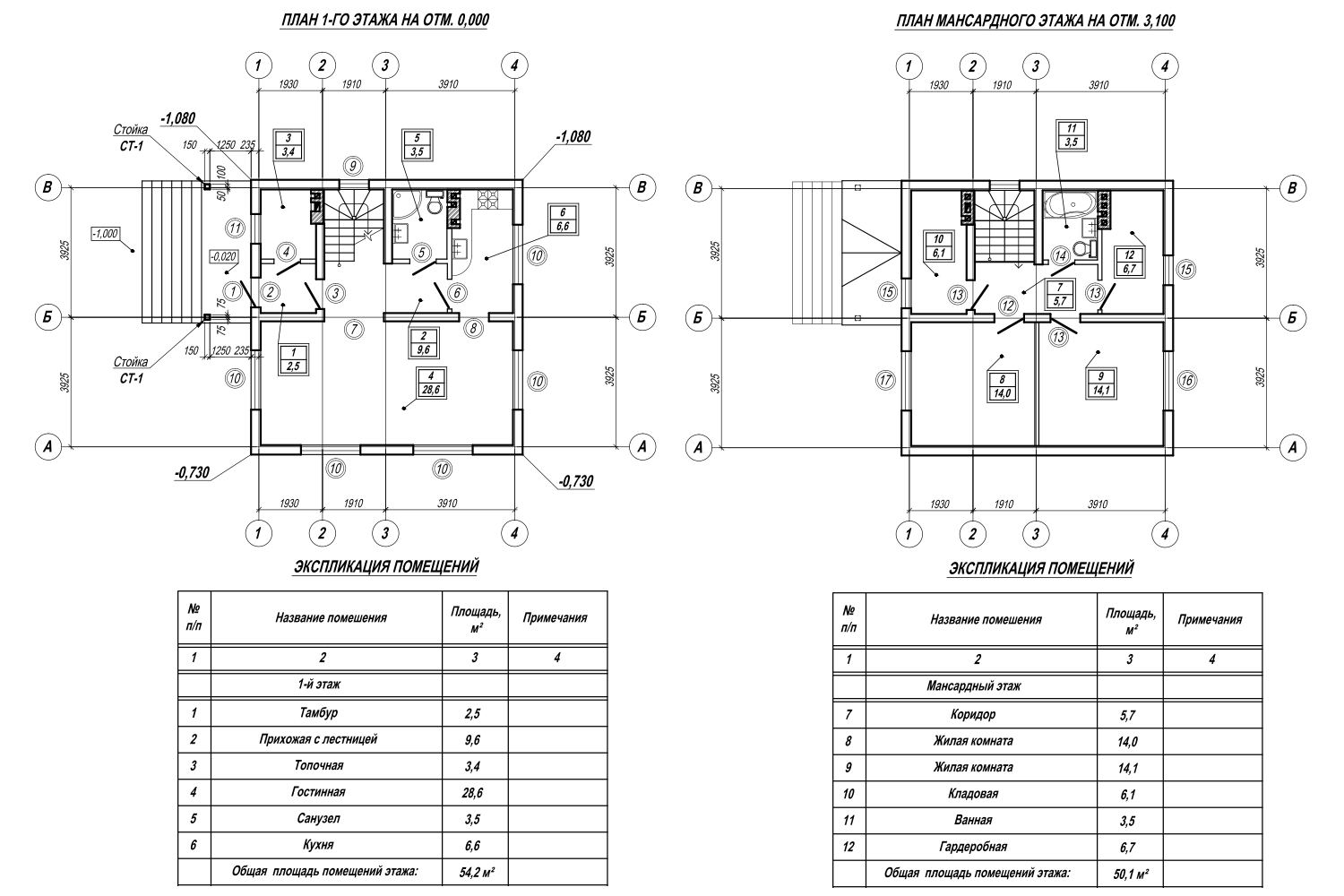

Планы этажей:

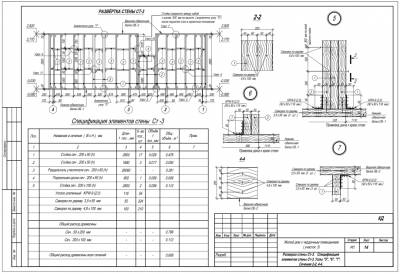

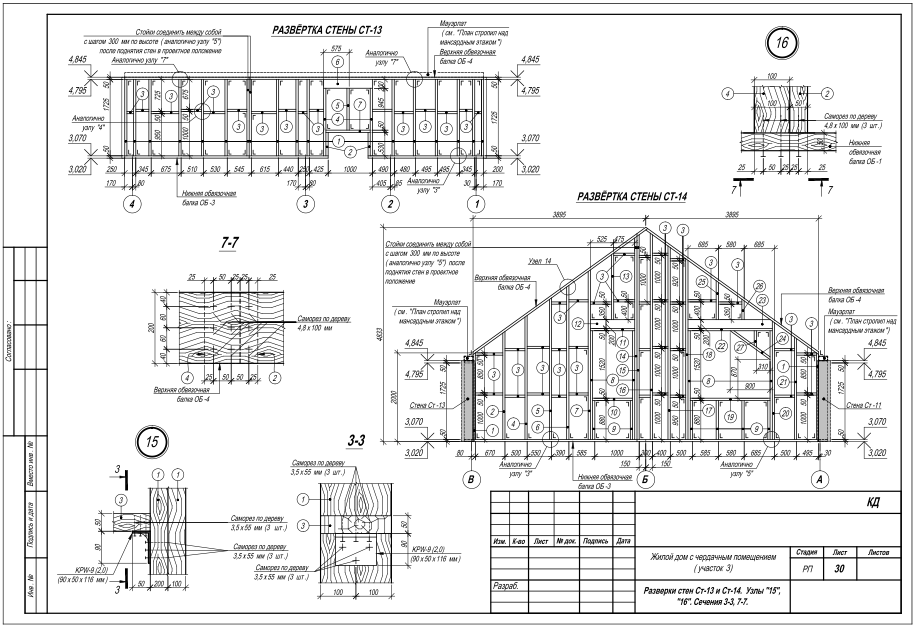

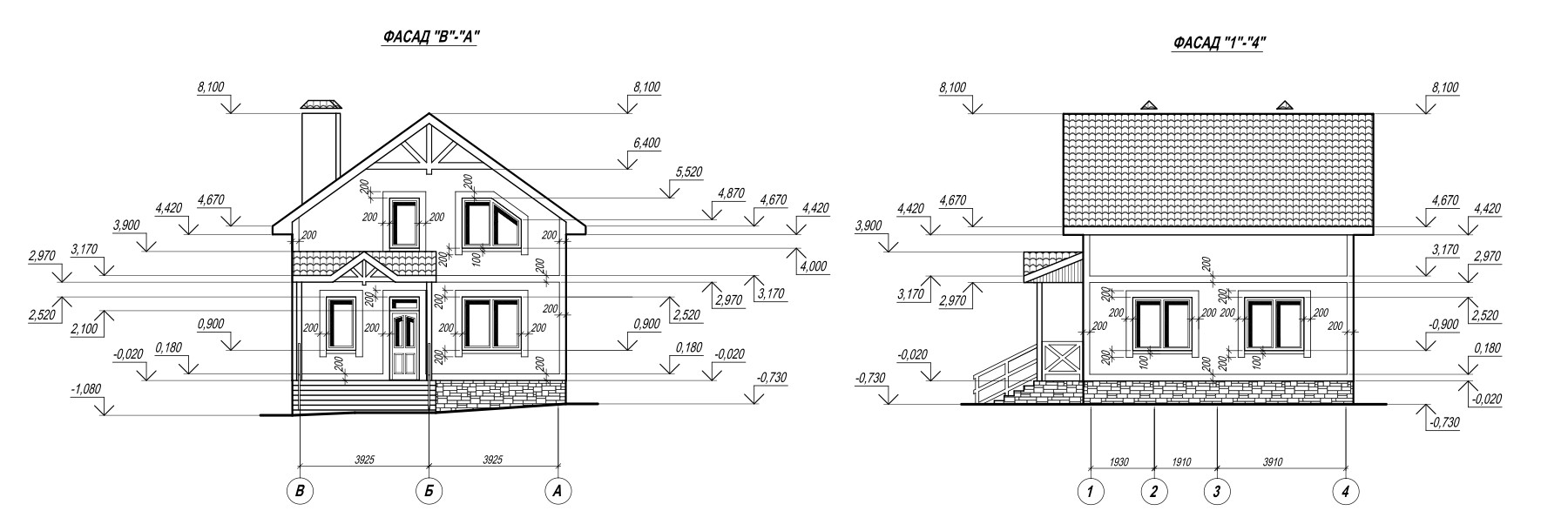

Примеры листов проекта:



чертёжи мансарды
Категория: Чертежи каркасных домов | Добавил: Admin | Теги: каркас, мансарда, чертежи, одноэтажный, pdf, дача, рабочий проект
Просмотров: 1906 | Загрузок: 545 | Рейтинг: 5.0/5

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
