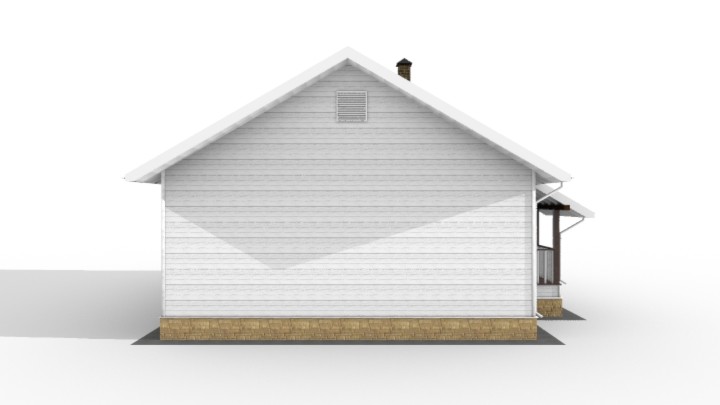

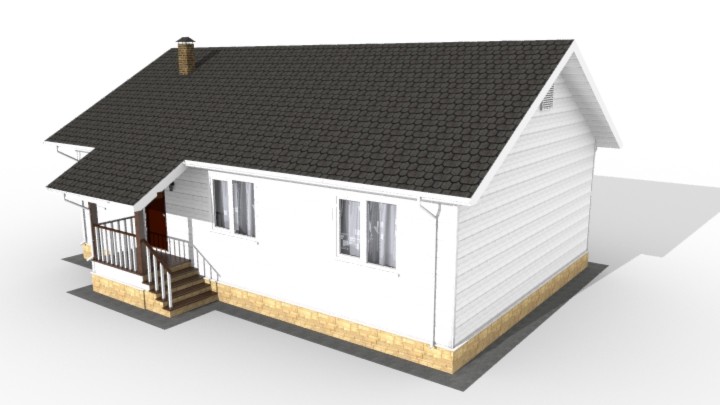

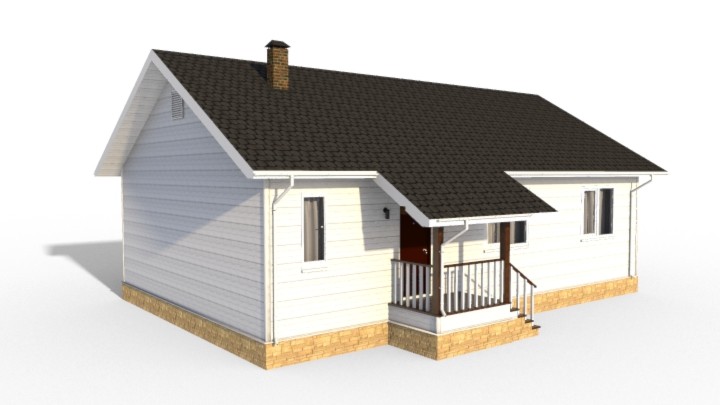

Каркасный дом "Ховаярви" (КД-94)

14.10.2016, 19:59
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:

Рабочий Проект.

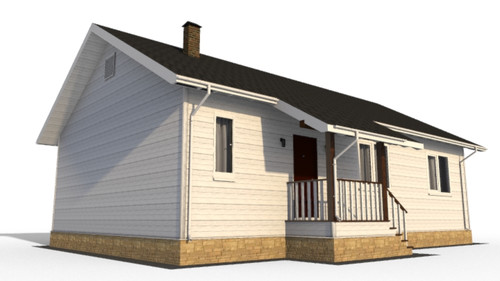

Каркасный дом "Ховаярви" (КД-94)

Раздел -АС.

Размер архива: 4.46 Mb
Чертежи в формате: PDF

Состав проектно-сметной документации (25 листов):
-АС Архитектурно-Строительные решения

Технико-экономические показатели:
Этажность, эт. - 1
Общая площадь, м2 - 94.0

Архитектурно - конструктивные решения:
Фундамент - винтовые сваи с ростверком из доски 50х200 мм
Стены каркасные - схема каркаса 150 мм + 50 мм. Утеплитель - маты каменной ваты, укладываемые слоем 20 см.
Кровля - в качестве кровельного покрытия можно использовать практически любой материал в зависимости от своих финансовых возможностей и эстетических пожеланий: ондулин, металочерепицу, или мягкую кровлю.
Внешняя отделка - сайдинг или вагонка, смонтированные через обрешетку (вентилируемый зазор) на фасаде.

Архитектурно - планировочные решения:
    Для разработки проекта этого одноэтажного каркасного дома за основу были взяты планировки одной из финских фирм, занимающихся каркасным домостроением. В память об этом имя проекту дало название одного небольшого Карельского озера - Ховаярви.

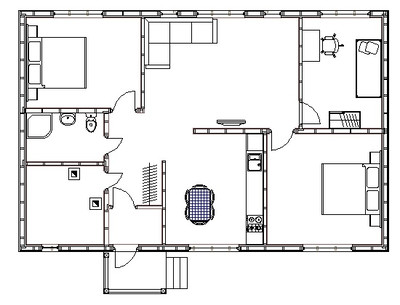

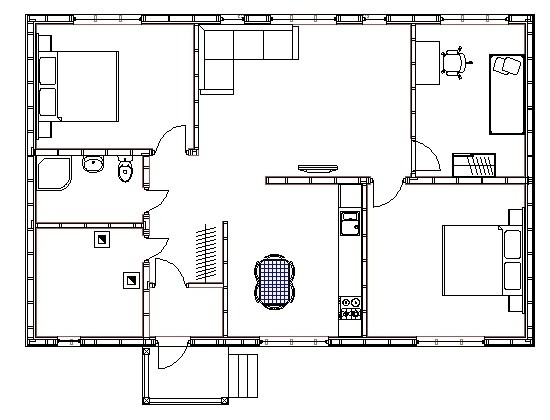

    Что касается планировки, то концепцию одноэтажного дома выбирали сознательно, так как будущим хозяевам не хотелось бегать по лестнице, и отапливать лишний объем. Вход в дом осуществляется через тамбур, далее попадаем в небольшую прихожую, откуда можно пройти в гостиную или кухню - они лишены дверей, что создает дополнительный объем. В доме предусмотрена котельная, небольшой санузел, и три спальни просторные спальни, для членов семьи
    Конструкцию дома решили  не усложнять. В связи с этим была выбрана схема каркаса 150 мм. + 50 мм. обрешетки с внутренней стороны, чтобы обеспечить утепление стен слоем 20 см. и разводку электрики в стенах. В качестве стропильной системы выбрана простая двускатная крыша.
    Фундамент - это приобретающие, в последние годы, благодаря скорости и простоте монтажа все большее распространение, винтовые сваи с ростверком из доски 50х200 мм. В отличие от обвязки из бруса, ростверк собранный из доски, позволяет разнести точки стыков на разные сваи, таким образом получив целостную балку практически любой длинны.
    Если хочется увеличить толщину утепления в нижнем перекрытии, то к лагам снизу можно подшить дополнительно брусок 50х50 мм. таким образом слой утеплителя в перекрытии увеличится до 25 см. Также при желании дом можно дополнить террасой, аналогичной крыльцу, с выходом из гостиной, в этом случае уклон кровли стоит несколько уменьшить, чтобы увеличить ширину террасы и не затенять гостиную.


чертёжи мансарды
Категория: Чертежи каркасных домов | Добавил: Admin | Теги: каркас, pdf, одноэтажный, дача, рабочий проект, чертежи
Просмотров: 1750 | Загрузок: 475 | Рейтинг: 5.0/4

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
