Каркасный дом "Марсель"

10.09.2016, 11:01
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:

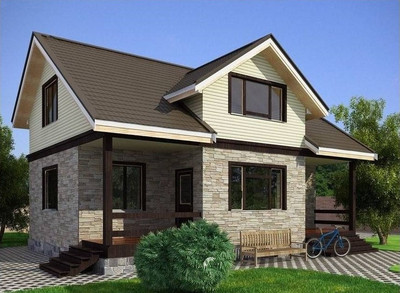

Рабочий Проект. Каркасный дом "Марсель".
Раздел -АС.


Размер архива: 12.87 Mb
Чертежи в формате PDF (Вариант 2 - Чертежи в растровом формате)
Смета и ведомость отделки в формате Microsoft Office Excel
Состав проекта:
-АС Архитектурно-строительные решения (общие данные, пояснительная записка, планы этажей, разрезы, схема расположения свай, монолитный ростверк, буронабивная свая, фасады, схема заполнения проемов, ведомость отделки помещений, план кровли, экспликация полов, узлы, цветовое решение, смета, ведомость отделки).

Технико-экономические показатели здания:
Габаритные размеры - 10.3 x 9.3 м
Общая площадь дома - 133 м2;
Строительный объем - 386 м3;
Площадь застройки - 85 м2;
Количество этажей - два этажа;
Гараж - отсутствует.

Архитектурно - конструктивные решения:
Конструктивная схема здания представляет собой систему панельных несущих стен и панельных перекрытий.
Фундамент - свайный, с монолитным ростверком.
Наружные и внутренние несущие стены - выполнены из панелей "Genesis", толщиной 95 мм, которые выполнены из оцинкованных тонкостенных профилей предсобранных, в заводских условиях. Несущими элементами стенового ограждения являются направляющие балки, стоечные элементы, системы связей между стойками и дополнительными усиливающими элементами. Несущие стены воспринимают нагрузку от перекрытия и кровли и в свою очередь передают ее на фундамент.
Наружные стены утеплены минераловатным утеплителем. С наружной стороны стены обшиты фанерой, а с внутренней - гипсокартоном.
Перегородки - из панелей "Genesis", толщиной 95 мм.
Перекрытия - Панели, балки GENESIS
Кровля - из металлочерепицы, по стропильной конструкции. Обрешетка выполнена с шагом 350 мм.
Связь между этажами осуществлена посредством деревянной лестницы.
Наружные двери - металлические.
Внутренние двери - индивидуального изготовления.
Окна - двухкамерный пластиковый стеклопакет.

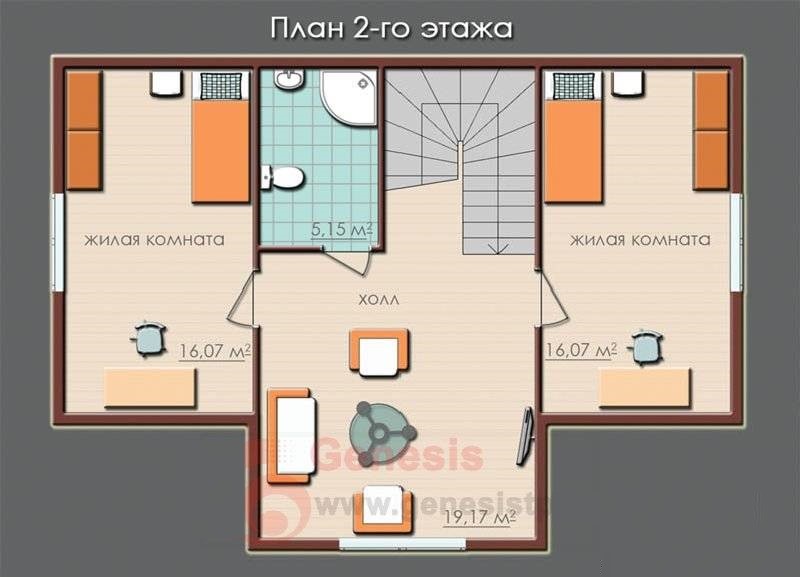

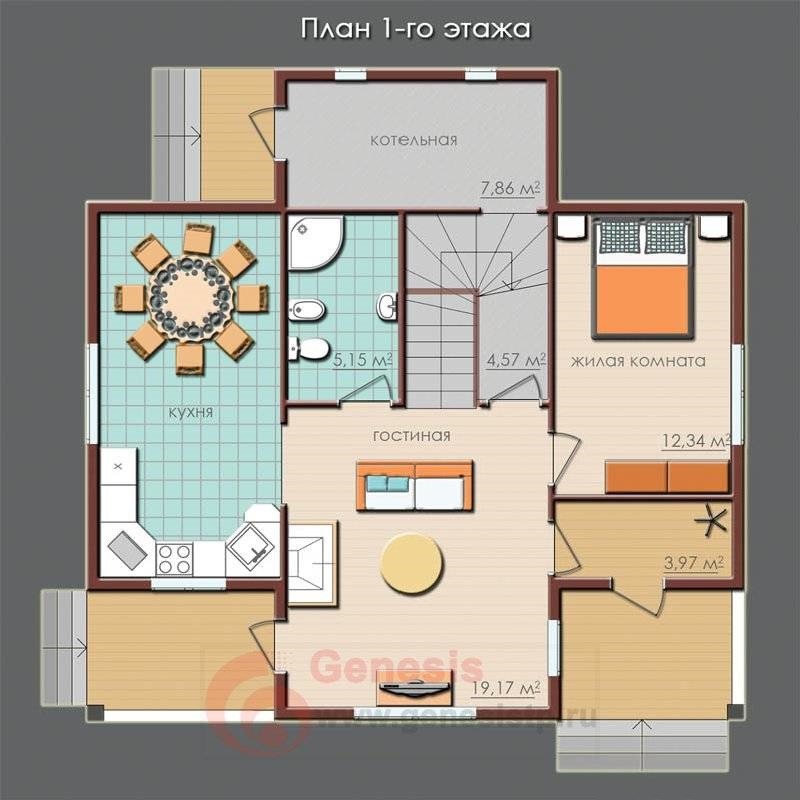

    Дом запроектирован для строительства на участке прямоугольной формы, свободном от капитальной застройки, пересекающийся только инженерными сетями. Рельеф участка спокойный, с перепадом в отметках. Площадь первого этажа - 70 м2. В него входят: котельная (7,86 м2), санузел (5,15 м2), кладовая (4,57 м2), гостиная (19,17 м2) кухня-столовая (16,07 м2), спальня (12,34 м2), тамбур (3,97 м2). На втором этаже, площадью 62, 55 м2, расположены две спальни ( по 16,07 м2), санузел (5,15 м2), холл (25,26 м2).

чертёжи мансарды
Категория: Чертежи каркасных домов | Добавил: Admin | Теги: мансарда, каркас, чертежи, pdf, двухэтажный
Просмотров: 2379 | Загрузок: 743 | Рейтинг: 5.0/4

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
