Каркасный дом "Мерилэнд" (КД-108)

16.10.2016, 02:25
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:

Рабочий Проект.

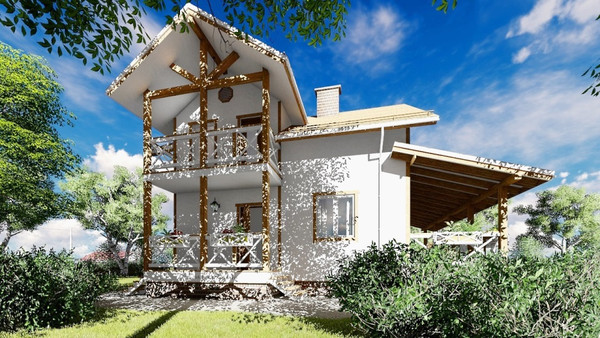

Каркасный дом "Мерилэнд" (КД-108)

Раздел -АС.

Размер архива: 12.29 Mb
Чертежи в формате: PDF

Состав проектно-сметной документации (40 листов):
-АС Архитектурно-Строительные решения

Технико-экономические показатели:
Этажность, эт. - 1 + мансарда
Общая площадь, м2 - 107.8

Архитектурно - конструктивные решения:
Фундамент - винтовые сваи D-108
Стены каркасные - каркас из доски 50х150 мм. Утеплитель - маты каменной ваты, укладываемые слоем 150 мм. Обшивка каркаса ОСБ-9 мм.
Прекрытия - доска 50х200 мм. Утеплитель - 200 мм.
Кровля - мансардная, стропильная конструкция из доски 50х200 мм, кровельное покрытие - металочерепица по двойной обрешётке.
Внешняя отделка - сайдинг или вагонка, смонтированные через обрешетку (вентилируемый зазор) на фасаде.

Архитектурно - планировочные решения:
  Проект данного дома, несмотря на простые формы, будет выделяться из общего массива дачных домов, привлекательным внешним видом благодаря наличию балкона и открытой террасы во всю ширину дома.
  Данный дом имеет компактные размеры - 8х8 м. Некоторые трудности при прокладке воды и отопления может вызвать расположенная при входе техкомната, так как длина коммуникаций будет более протяженной, но с данным обстоятельством вполне можно смириться. На этом моменты, на которые хотелось обратить внимание потенциальных застройщиков заканчиваются, и хотелось бы сказать несколько слов о планировочном решении дома.
  При входе мы попадаем на просторное крыльцо, защищенное от осадков балконом. С него - в небольшой тамбур для отсечения холодного воздуха в холодное время года. По правой стене тамбура можно устроить небольшой «летний» гардероб для верхней одежды, на противоположной стене размещена дверь ведущая в техкомнату. Изначально вход в техкомнату осуществлялся с крыльца, но по просьбе заказчика дверь была перенесена в тамбур.
  Пройдя через тамбур, попадаешь в компактную прихожую со встроенным шкафом с левой стороны, лестницей, ведущей на мансардный этаж. Там-же расположены две двери, ведущие в просторную ванну и кладовую. Через широкий проем-арку можно перейти в комнату, которая занимает ровно половину площади первого этажа и сочетает в себе зал и кухню-столовую.
  Из гостиной можно выйти на огромную террасу, которая протянулась по всему фасаду дома и также защищает зал и кухню от летнего зноя. В мансарде расположены три разные по площади спальни и ванна. Спальни имеют немного разную площадь, - «главная» площадью чуть более 15 м2, вторая, с выходом на балкон, - ее можно использовать в качестве кабинета, и последняя, площадью около 15 м2. В случае необходимости организации кладовки, от нее можно отгородить угловой «аппендикс», и установив дверь в коридор получить изолированную гардеробную со входом из холла мансарды.
  По конструкциям дом довольно обычен: свайно-винтовой фундамент, перекрытия и внешние стены из доски 50х200 и 50х150 мм. соответственно, перегородки собраны из доски 40х100 мм. Конструктивная схема дома - квадрат с центральной несущей стеной, во многом похожа на проект Ямуга. Стропильная система выполнена с опорой на внешние стены и коньковую балку, которая в свою очередь, для перераспределения нагрузки, посередине опирается на перегородку мансарды. Утепление стен и перекрытий, так как дом является дачей, - 15 и 20 см, но вполне возможно за счет применения внутренней обрешетки добавить слой в 5 см.
  Нас часто спрашивают, какие сложности при строительстве своими руками могут возникнуть в том или ином проекте, и стоит ли вообще браться за реализацию самому или сразу надо нанимать бригаду? Наиболее сложным местом в данном проекте является балкон, - без должного опыта его сборка, особенно подгонка стропил «кукушки», и укладка ендов на кровле может сильно «выбить» из запланированного графика. Так что решаясь на самостоятельное возведение каркаса, советуем вам подробно изучить сборку этого узла, и по возможности взять консультацию и взглянуть на него в живую. Может быть, даже потренироваться и собрать его в уменьшенном варианте, что бы понять особенности расчета и спила углов. На деле отпилить стропила под нужным углом, и точно рассчитать угол расхождения диагональных досок может быть не так просто, а даже небольшое расхождение в этом узле может повлечь проблемы при дальнейшем устройстве ендов и укладке кровли.

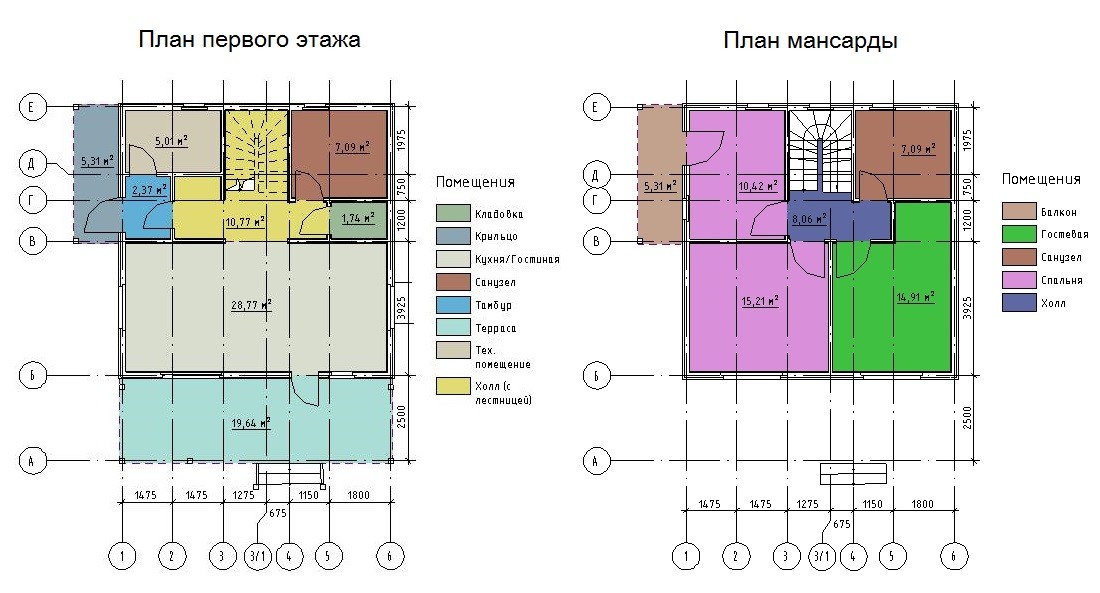

Планы этажей:

чертёжи мансарды
Категория: Чертежи каркасных домов | Добавил: Admin | Теги: терраса, мансарда, каркас, чертежи, pdf, рабочий проект, двухэтажный
Просмотров: 958 | Загрузок: 210 | Рейтинг: 5.0/4

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
