Рабочий проект.

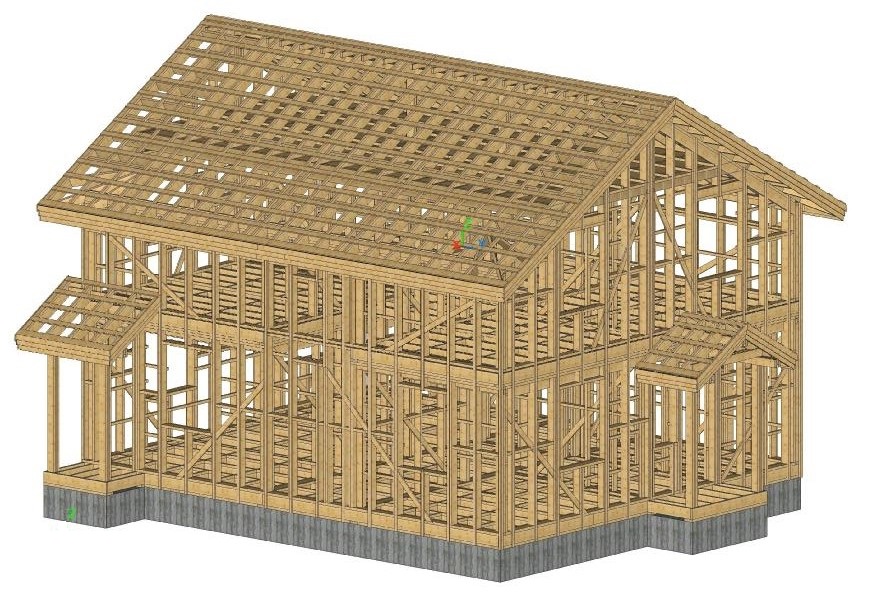

Каркасный деревянный дом с мансардой.
Разделы -АР, -КР.

Размер архива: 6.27 Mb
Чертежи в формате: PDF

Состав проектно-сметной документации (72 листа):

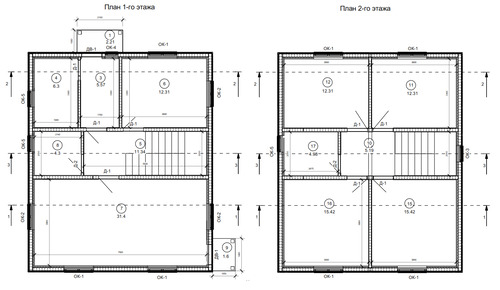

– АР Архитектурные решения
– КР Конструктивные решения

Технико-экономические показатели проекта:
Этажность, эт. - 2
Общая площадь - 126,85 м2

Конструктивные решения:
• Фундамент - Мелкозаглубленная бетонная лента шириной не менее 250 мм.
• Платформа - Раскладочная доска 50х200, лаги 200 мм с вложенной опорой из ОСБ 9 мм по черепной доске, ветрозащита рулонная, утеплитель "Роквул" 200 мм, дополнительный брусок 50х50 с утеплением "Роквул", пароизоляция, черновое покрытие ОСБ-3 22 мм.
• Стены наружные - Декоративная плита ЦСП 10 мм, брусок 50х25 вентазора, ветроизоляция рулонная, стойки 150 мм с утеплением "Роквул" брусок 50 мм дополнительного утепления, пароизоляция, внутренняя отделка.
• Перекрытие - Подшивка потолка вагоночная, обрешетка 20 мм, пароизоляция, лаги перекрытия 200 мм с утеплением Роквул, черновое покрытие пола из плит ОСБ-3 22 мм.
• Стропильная система - Стропильные ноги 200 мм с утеплением "Роквул" (дополнительное утепление наклонной части потолка в проекте не учтено), пароизоляция, обрешетка 20 мм, подшивка наклонного потолка вагонкой.
• Перекрытие 2-го этажа - Подшивка горизонтального потолка вагоночная, обрешетка 20 мм, пароизоляция, затяжки стропильные 200 мм с утеплением "Роквул", брусок 50 мм с дополнительным утеплением "Роквул", ветрозащитная пленка.
• Кровля - Металлочерепица.
