Каркасный дом "Себеж" (КД-100)

27.07.2016, 15:27
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:

Рабочий Проект. Каркасный дом "Себеж" (КД-100). Раздел -АС.

Размер архива: 3.22 Mb
Чертежи в формате PDF

Состав проектно-сметной документации (чертежи А4, 23 листа):
-АС Архитектурно-Строительные решения

Технико-экономические показатели:
Общая площадь, м2 - 100.2

Описание проекта:
Проект этого каркасного дома представляет собой современный дачный дом, таким, каким его хотели бы видеть многие из тех, кто ищет проект дачи. Классические пропорции, привлекательный внешний вид, удобная планировка и отсутствие сложных элементов, чтобы ни осложнять возведение каркаса своими руками. А также возможность внесения необходимых изменений в конструкцию, в зависимости от места постройки и требований заказчика, - вот что отличает данный проект.

Архитектурные решения:
При входе устроен просторный тамбур, в теплое время он может служить прихожей, где можно снять верхнюю одежду и обувь. Далее из холла можно попасть в большую гостиную-столовую, которая занимает половину первого этажа, кухню, а слева оборудован небольшой санузел (при желании его можно дополнить душевой кабинкой).
В холе установлен комплект лестницы с поворотными ступенями в нижней части. Без сомнения, такая лестница станет его главным украшением. Поднявшись по ней, попадаем в мансарду.
На втором этаже находятся спальня родителей, детская и гостевая комната, полноценная ванна, а в холле второго этажа можно оборудовать место отдыха или использовать его как игровую площадку для детей. Комфорт в мансарде обеспечивается высокими стенами порядка 1,5м, даже под скатами кровли.

Конструктивные решения:
Фундамент - свайный, с бетонным ростверком.
Стены каркасные - собираются из доски 50х150мм и 50х200мм и обшивается ОСБ или фанерой, с наружной стороны. Утеплитель - маты каменной ваты, укладываемые слоем 15см.
Кровля - в качестве кровельного покрытия можно использовать практически любой материал в зависимости от своих финансовых возможностей и эстетических пожеланий: ондулин, металочерепицу, или мягкую кровлю.
Внешняя отделка - сайдинг или вагонка, смонтированные через обрешетку (вентилируемый зазор) на фасаде.

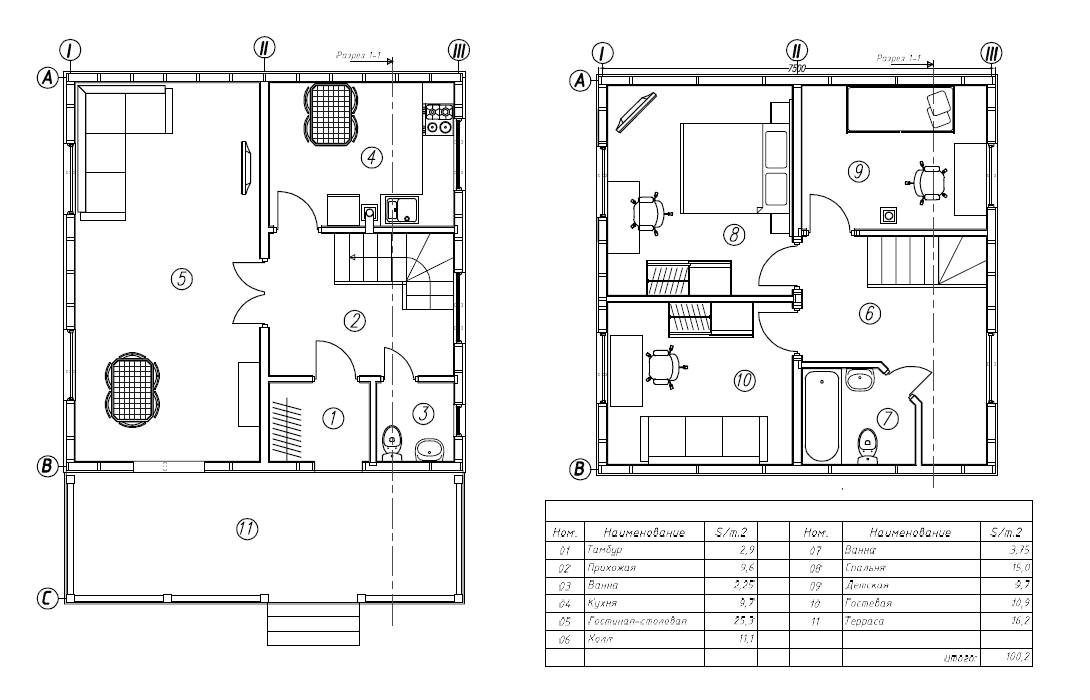

Планы этажей:

чертёжи мансарды
Категория: Чертежи каркасных домов | Добавил: Admin | Теги: каркас, pdf, рабочий проект, мансарда, чертежи, двухэтажный
Просмотров: 3116 | Загрузок: 840 | Рейтинг: 5.0/4

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
