Каркасный одноэтажный жилой коттедж

09.01.2017, 06:02
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:



Рабочий Проект.
Каркасный одноэтажный жилой коттедж.
Разделы -АР, -КД, -КЖ.

Размер архива: 38.68 Mb
Чертежи в формате: PDF

Состав проектно-сметной документации (78 листов):
 - АР Архитектурные решения (20 листов)
 - КД Конструкции деревянные (43 листа)
 - КЖ Конструкции железобетонные (15 листов)

Технико-экономические показатели здания:
Этажность, эт. - 1
Жилая площадь, м2 - 26,5
Общая площадь дома, м2 - 65,7
Строительный объём, м3 - 370,0
Площадь застройки, м2 - 81,1
Размеры в осях, м - 9,45 х 7,7

Архитектурно - конструктивные решения:
Фундамент - монолитные, ленточные, мелкого заглубления.
Наружные стены - 290 мм, выполнены из деревянного каркаса, собранного из доски 50х200 мм, общивка плитой OSB (15 мм с обеих сторон), внутрення общивка ГВЛ - 10 мм, наружняя декоративная общивка по брускам - 50 мм, теплоизоляция 200 мм из минеральной ваты.
Внутренние несущие стены - 250 мм, каркас из доски 50х200 мм, общивка плитой OSB (15 мм с обеих сторон), общивка ГВЛ - 10 мм с обеих сторон.
Перегородки - 120 мм, каркас из доски 50х100 мм, общивка ГВЛ - 10 мм с обеих сторон.
Перекрытия - по деревянным балкам.
Крыша и кровля - двухскатная, с покрытием из металлочерепицы с полимерным покрытием, по деревянной стропильной конструкции.

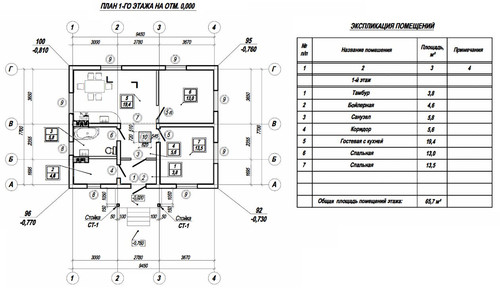

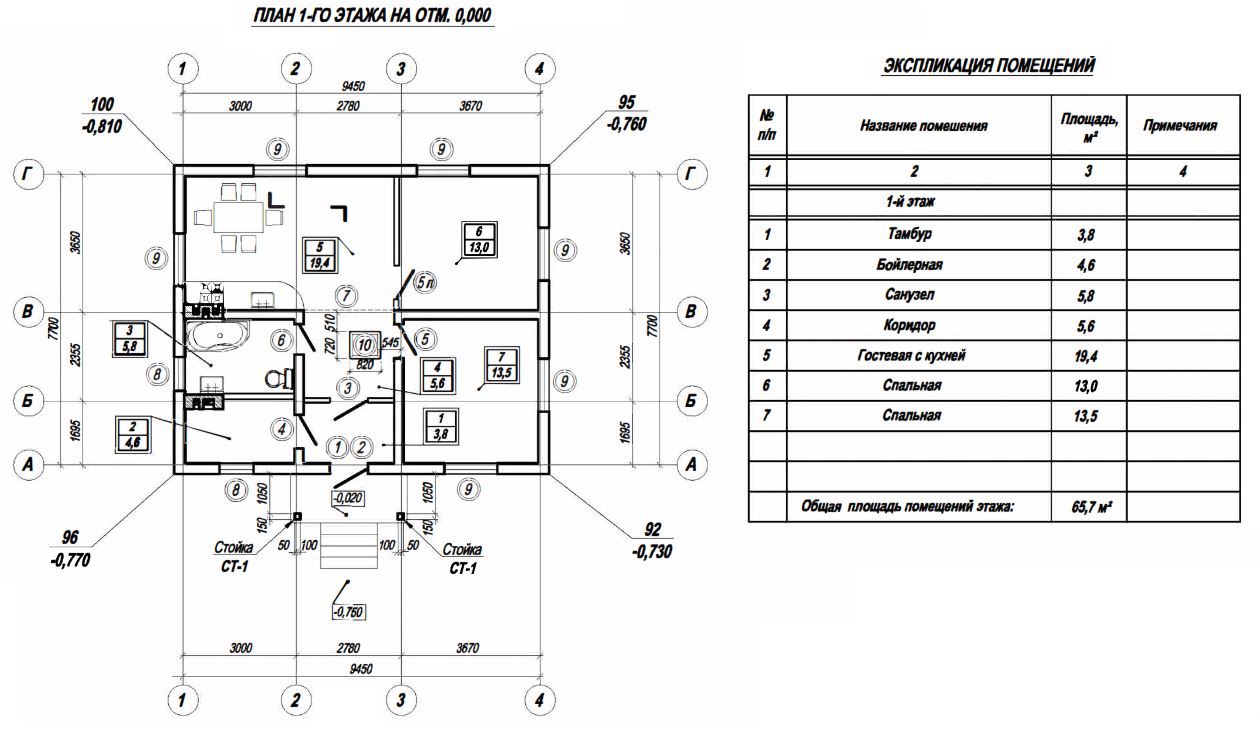

План дома:

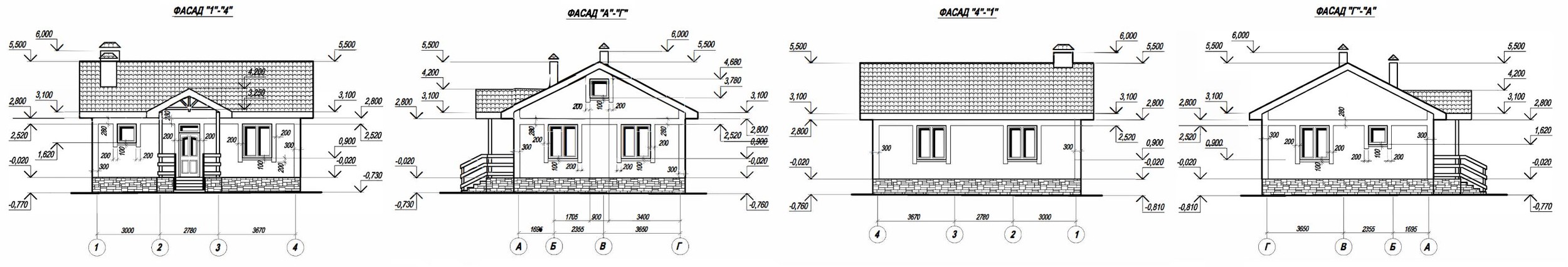

Фасады дома:

чертёжи мансарды
Категория: Чертежи каркасных домов | Добавил: Admin | Теги: каркас, чертежи, коттедж, pdf, одноэтажный, дача, рабочий проект
Просмотров: 2398 | Загрузок: 744 | Рейтинг: 5.0/6

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
