Рабочий Проект.
Быстровозводимый каркасный двухэтажный жилой дом из металлопрофилей, коттедж "Vega".
Разделы -АР, -КР, -ПЗ, -ВМ.

Размер архива: 12.56 Mb
Чертежи в формате: AutoCAD (DWG)
Текстовая часть проекта в форматах: Word и Excel

Состав проектно-сметной документации:
-АР Архитектурные решения
-КР Конструктивные решения (Альбомы чертежей -КМ и -МС)
-ПЗ Пояснительная записка
-ВМ Ведомость материалов

Технико-экономические показатели здания:
Этажность, эт. - 2
Количество квартир, шт. - 1
Общая площадь дома без учёта терассы, м2 - 153,1
Общая площадь дома с учётом терассы, м2 - 198
Габаритные размеры, м - 11,8 х 9,0

Архитектурно-планировочное решение:
  Коттедж представляет  собой строение прямоугольной формы, с размерами в плане в осях 11,8 х 9,0 м , отметка верха покрытия по конструкциям +9,455 м. За отметку 0,000 принят уровень фундаментной плиты.

Конструктивные решения:
  Фундамент - монолитная железобетонная плита
  Все конструкции каркаса здания запроектированы из тонкостенных гнутых профилей из оцинкованной стали с пределом текучести не менее 350 МПа. В соответствии с ГОСТ 14918-80* (ГОСТ Р 52246-2004) класс цинкового покрытия – 1 (275).
  Все элементы, запроектированные из тонкостенных гнутых профилей, крепить между собой при помощи самосверлящих винтов производства фирмы Grabber FP101875LYZ (в дальнейшем - саморезов). Металлические конструкции к ж/б основанию крепить анкерами производства фирмы MUNGO. Тип саморезов и анкеров, а также их количество, указаны в ведомости крепежных изделий.

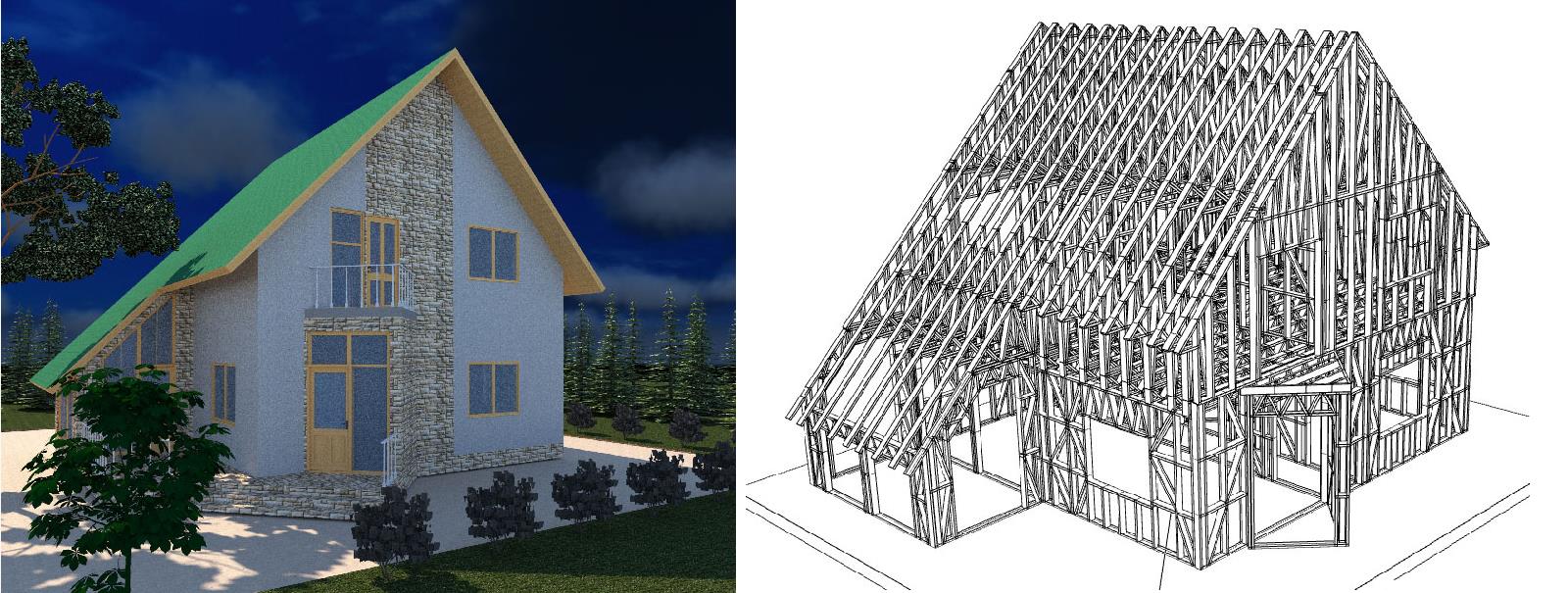

  Металлический каркас здания состоит из следующих конструктивных элементов: каркаса несущих стен, ферм перекрытия и ферм покрытия.

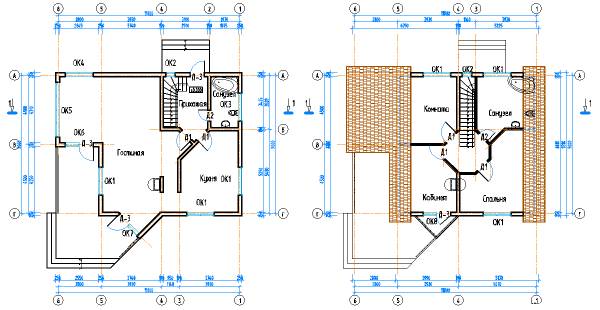

Планы этажей:

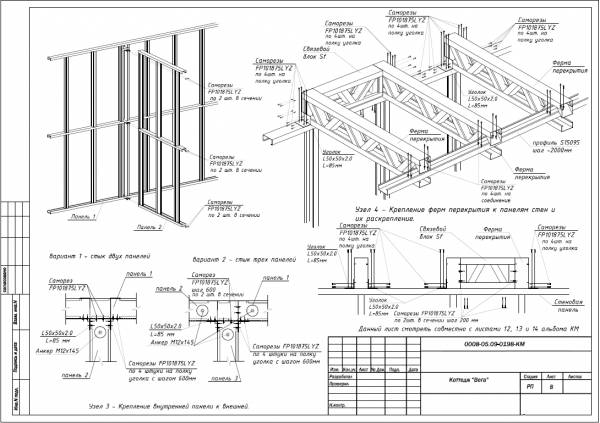

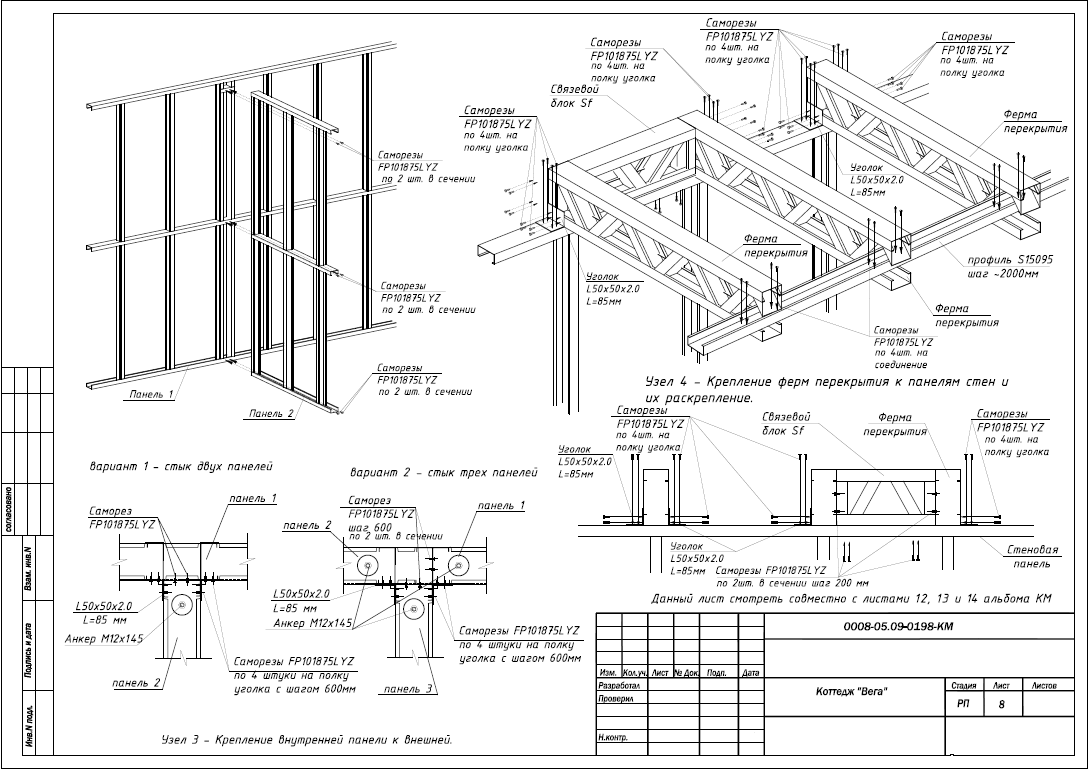

Пример чертежа из проекта:
