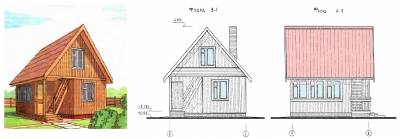

Типовой Проект ТП 181-115-143.86 1-комнатный летний садовый домик с мансардой. Разделы -АС, -ЭО.

20.02.2014, 20:38
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:


Размер архива: 3.9 Mb
Чертежи в формате DJVU (сканы, размещённые в DJVU)

Состав проекта:
Альбом I. Архитектурно-строительная и электротехническая части.

Технико-экономические показатели здания:
Этажность, эт. -  1 + мансарда
Общая площадь, м2 - 45,21
Площадь застройки, м2 – 30,2
Строительный объём, м3 - 119,5

Архитектурно-планировочные решения:
Однокомнатный летний садовый домик с мансардой (мансарда не отапливается). Полный типовой проект садового домика, утвержденный и согласованный. Есть все, включая даже схему кладки печи. Садовый дом предназначен для пользования одной семьёй в летний период, а также в весенне-осенние периоды. На первом этаже дома размещается общая комната и веранда. На мансарде размещается дополнительная комната. В доме предусмотренно отопление первого этажа от отопительно-варочной печи.

Конструктивные решения:
Фундамент - столбчатый бутобетонный (бут М100, бетон М-50)
Цоколь – кирпичный из красного кирпича М-100 на растворе М-50.
Стены наружные – деревянные панели шириной 1,2 и 0,6 м. Панели состоят из деревянного каркаса сечением 47х71 мм, облицованного с наружней стороны строганной обшивкой толщиной 13 мм по слою твёрдой ДВП толщиной 3,2 мм, с внутренней стороны панели 2 слоя твёрдой ДВП толщиной по 3,2 мм. Панели утепляются полужесткими минераловатными плитами на синтетическом связующем.
Перегородки - деревянные панели шириной 1,2 и 0,6 м.
Полы - деревянные из шпунтованных строганных досок толщиной 28 мм по балкам сечением 50х100 мм.
Чердачное перекрытие - балки сечением 50х150 мм с подшивкой досками и облицовкой  ДВП толщиной по 3,2 мм (2 слоя).Между балками проложен утеплитель из минераловатных плит толщиной 100 мм. По балкам уложены доски пола мансарды.
Стропила - наклонные деревянные с шагом 1,1 м.
Кровля - волнистые асбестоцементные листы.

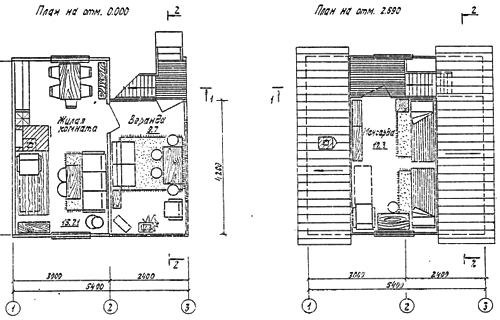

Планы этажей:

чертёжи мансарды
Категория: Чертежи каркасных домов | Добавил: Admin | Теги: DjVu, каркас, одноэтажный, дача, типовой проект, мансарда, чертежи
Просмотров: 6205 | Загрузок: 1035 | Рейтинг: 5.0/40

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
