Дом из SIP-панелей "Мурман-1805"

24.11.2018, 01:43
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:

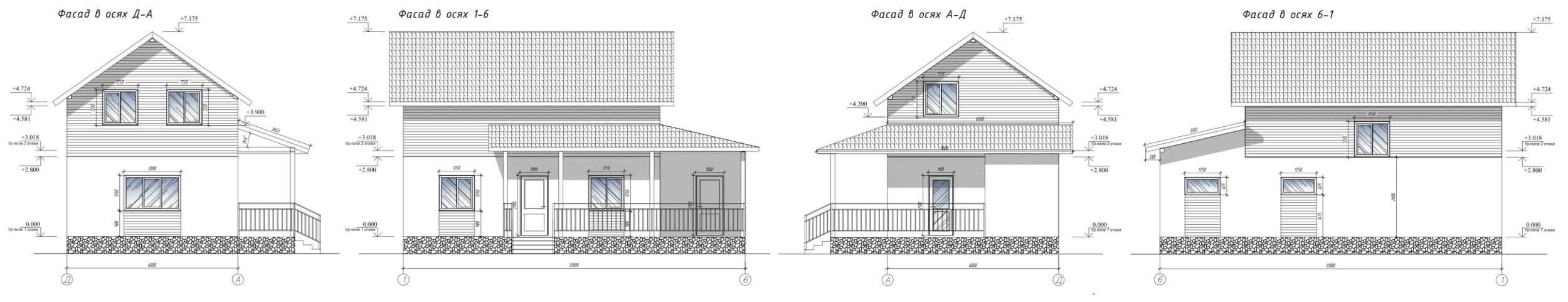

Рабочий Проект.
Дом из SIP-панелей "Мурман-1805"
Раздел -АС.

Размер архива: 21.39 Mb
Чертежи в формате: PDF

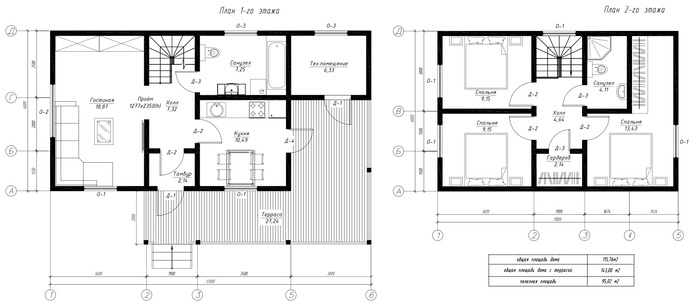

Состав проектно-сметной документации (37 листов):
 -АС Архитектурно-строительные решения

Технико-экономические показатели проекта:
Этажность, эт. - 2
Общая площадь дома - 115,76 м2
Общая площадь с террасой — 143,00 м2
Полезная площадь дома - 95,02 м2
Жилая площадь дома - 50,60 м2
Размеры дома в плане, по осям - 12,0 х 6,0 м
Авторы: архитектор Соколова

Конструктивные решения:

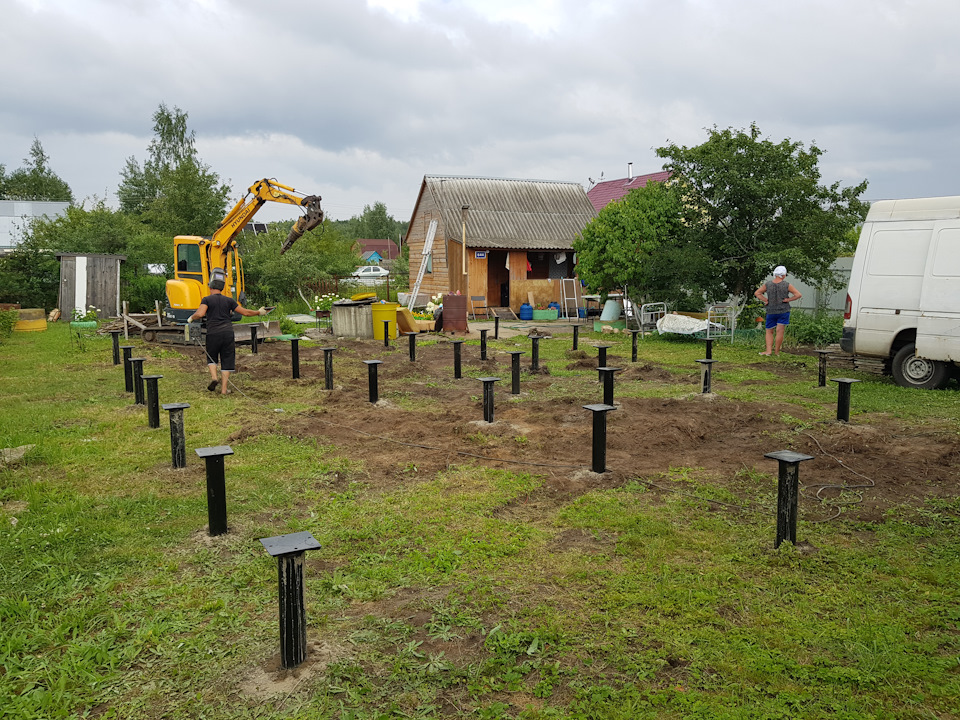

• Фундамент - свайно-винтовой
• Несущие стены дома - из SIP-панелей 174 мм, с отделкой фасада сайдингом
• Перегородки - из SIP-панелей 174 мм

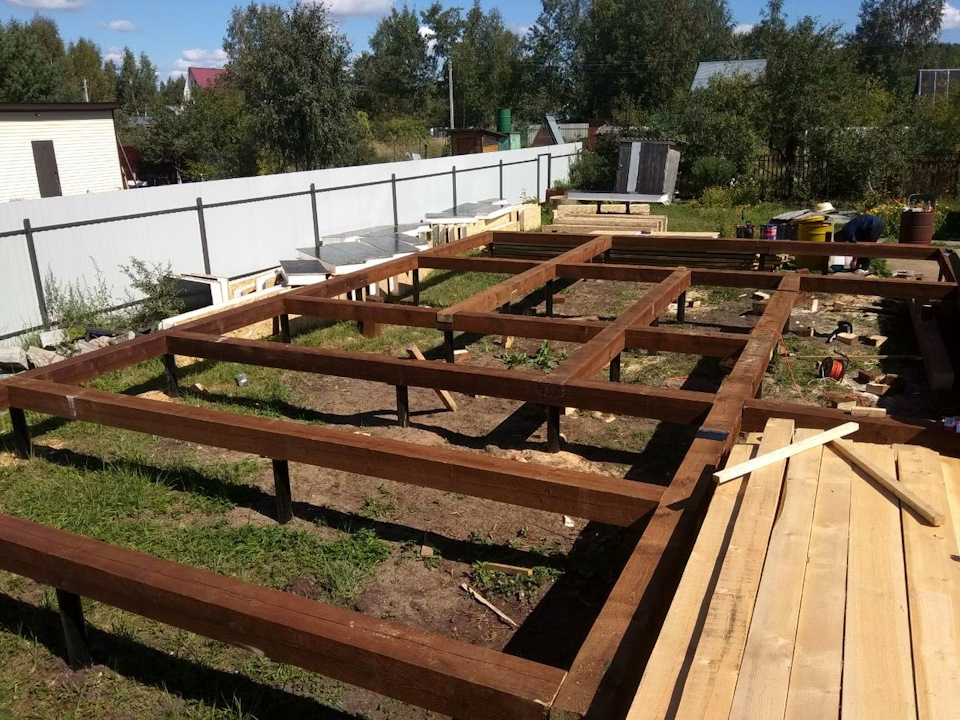

• Цокольное перекрытие - из SIP-панелей 174 мм
• Межэтажное перекрытие - из деревянных балок 50х200 мм, с полом из OSB 18 мм
• Крыша - мансардная двухскатная из SIP-панелей 174 мм.
• Кровля - гипкая черепица.

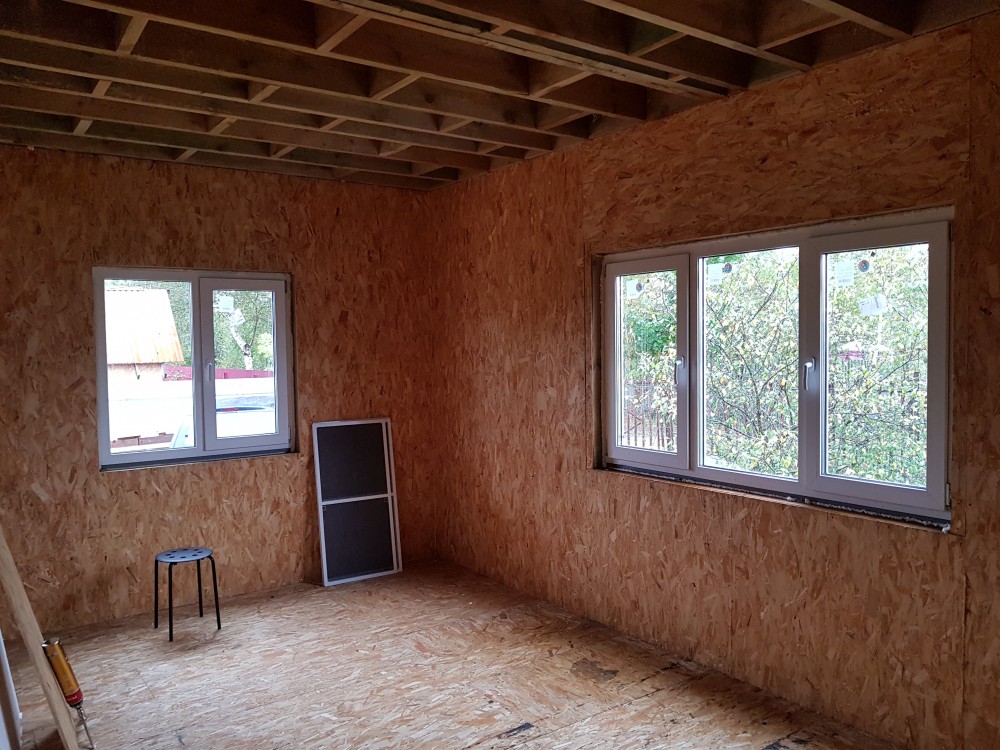

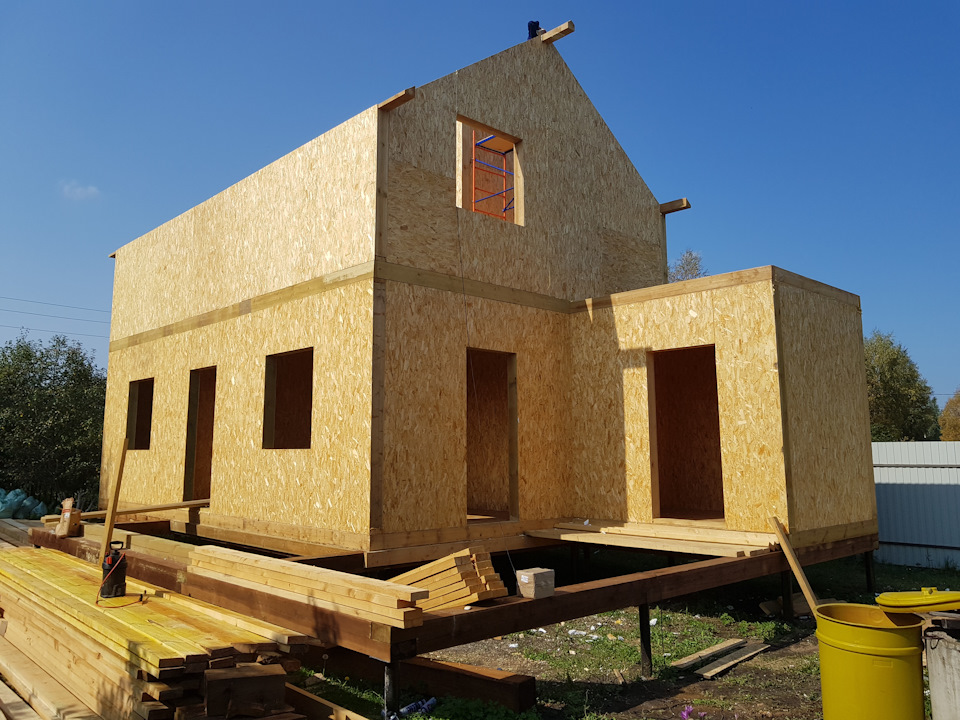

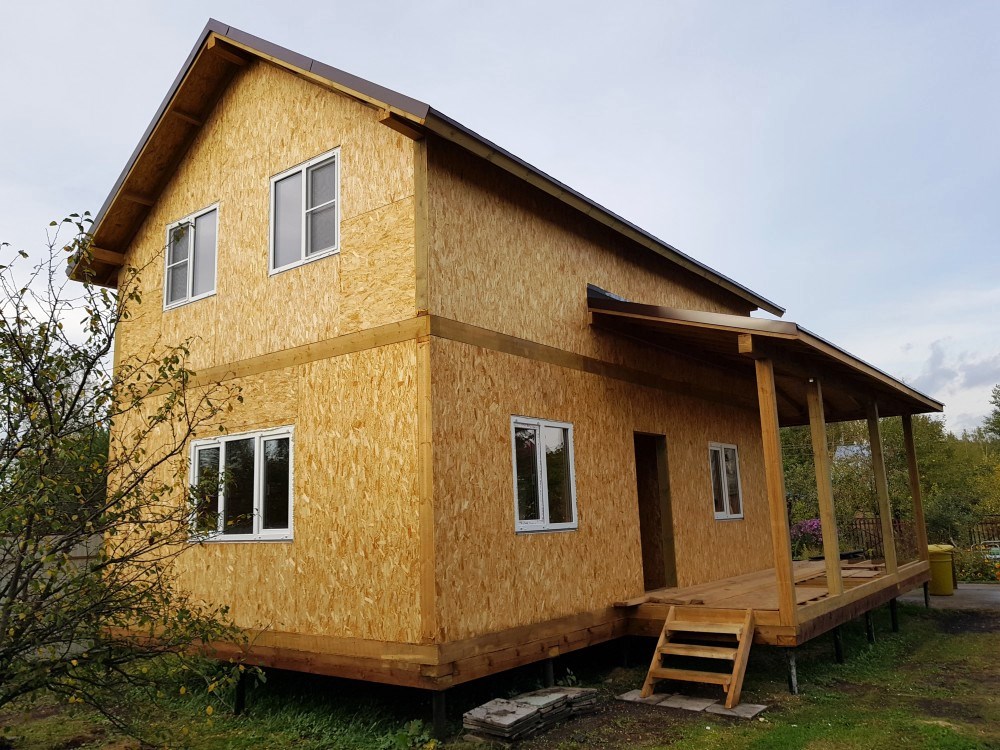

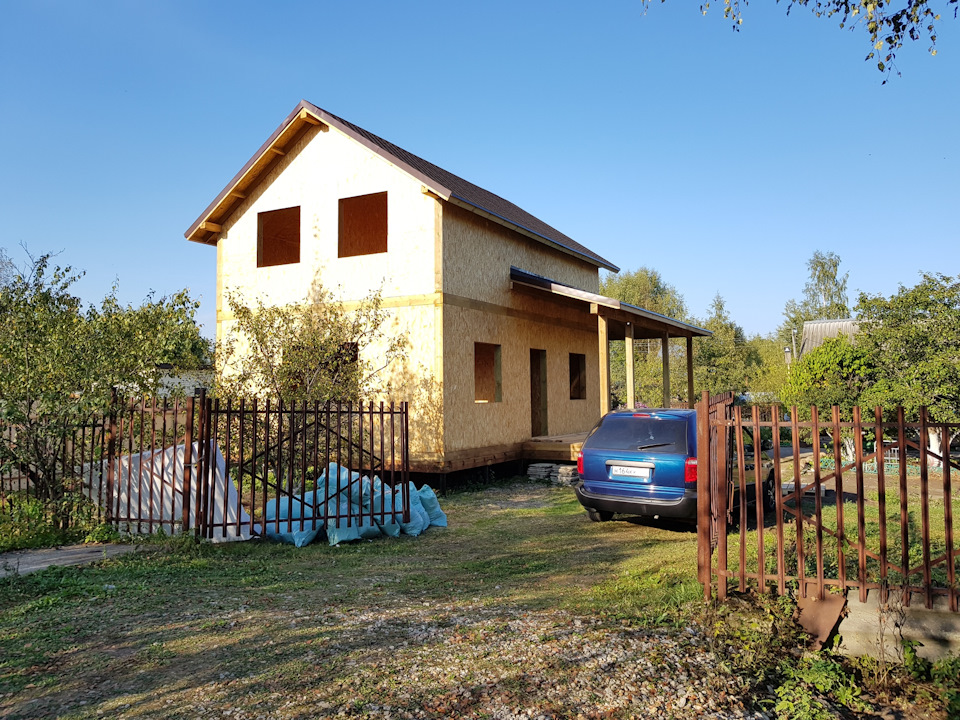

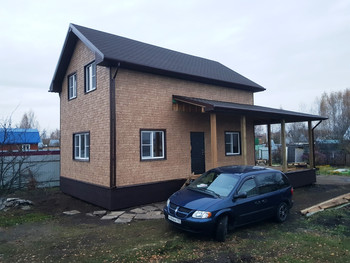

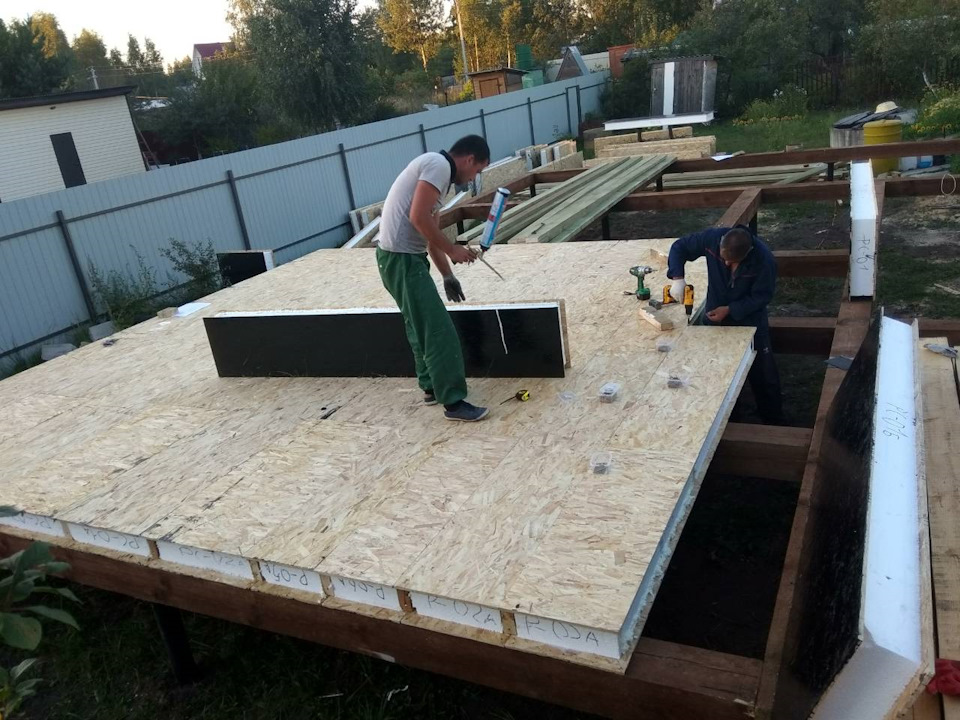

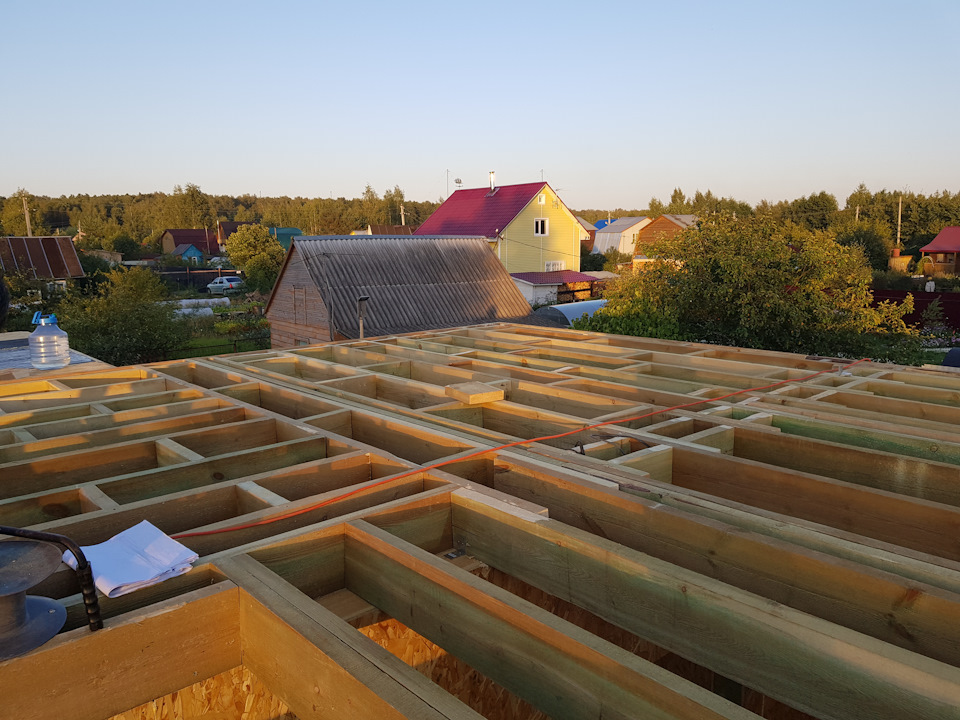

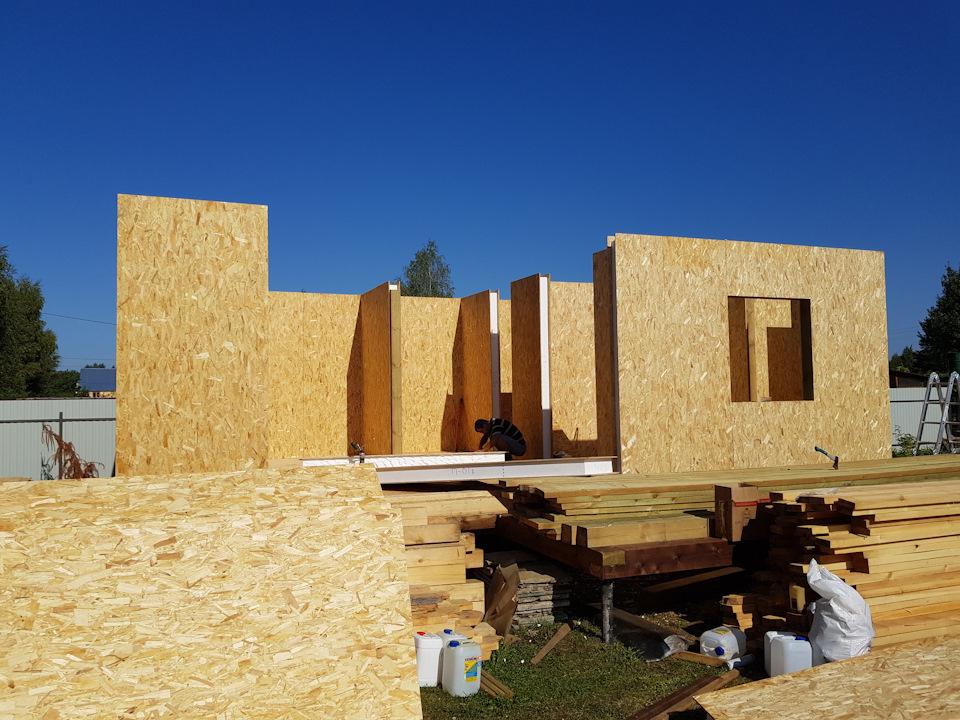

Фото строительства дома (ещё фото смотрите в архиве):



чертёжи мансарды
Категория: Чертежи каркасных домов | Добавил: Admin | Теги: SIP-панель, двухэтажный, pdf, мансарда, рабочий проект, терраса, чертежи, каркас
Просмотров: 138 | Загрузок: 30 | Рейтинг: 5.0/1

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
