Норвежский дом 2.0 HYTTER.RU

29.05.2018, 06:08
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:


Рабочий проект.

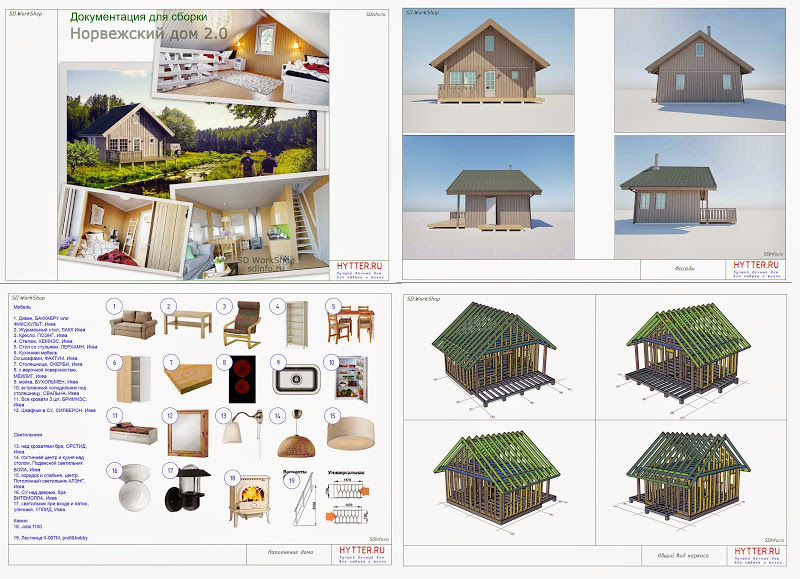

Норвежский дом 2.0 HYTTER.RU
Раздел -АС.

Размер архива: 16.77 Mb
Чертежи в формате: PDF

Состав проектно-сметной документации (50 листов):
 -АС Архитектурно-строительные решения

Технико-экономические показатели проекта:
Этажность, эт. - 2
Общая площадь - 57,3 м2 (из них 28,7 м2 - мансардный этаж)
Площадь застройки (без патио) — 34 м2
Габаритные размеры здания без внешней отделки по каркасу (без патио) — 5,0 х 6,8 м
Высота здания в коньке без учета фундамента — 6 м
Высота 1 этажа — 2500 мм
Авторы: www.HYTTER.RU

Конструктивные решения:

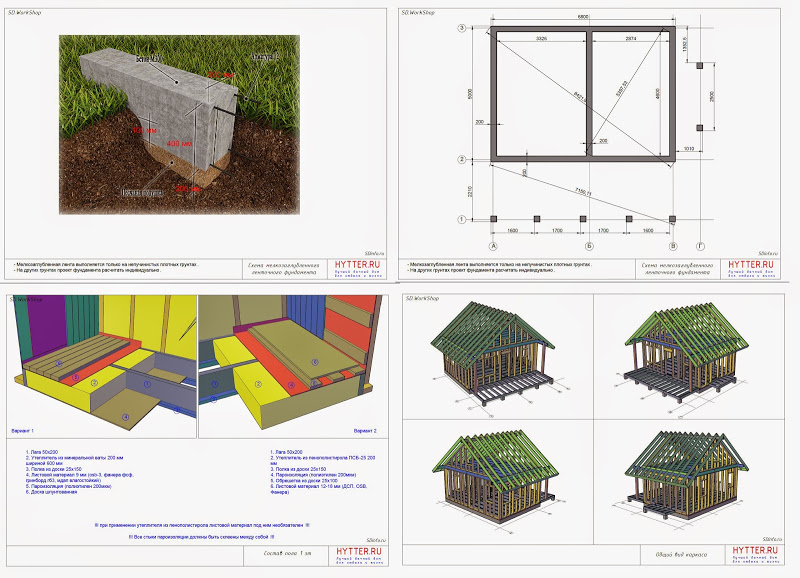

• Фундамент - Мелкозаглубленная бетонная лента шириной не менее 200 мм. (Вариант-2 Свайный фундамент)
• Платформа - Раскладочная доска 50х200, лаги 200 мм с вложенной опорой из ОСБ 9 мм по черепной доске, ветрозащита рулонная, утеплитель "Роквул" 200 мм, дополнительный брусок 50х50 с утеплением "Роквул", пароизоляция, черновое покрытие ОСБ-3 22 мм.

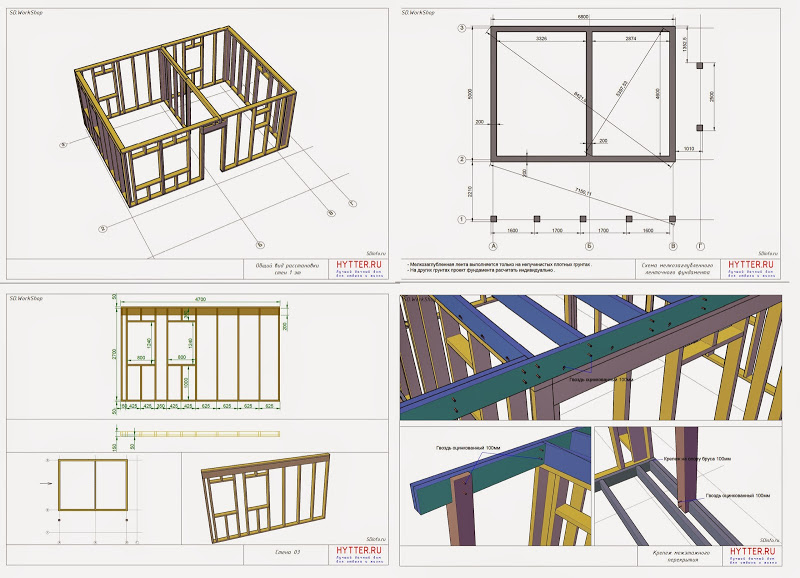

• Стены наружные - Декоративная плита ЦСП 10 мм, брусок 50х25 вентазора, ветроизоляция рулонная, стойки 150 мм с утеплением "Роквул" брусок 50 мм дополнительного утепления, пароизоляция, внутренняя отделка.
• Перекрытие - Подшивка потолка вагоночная, обрешетка 20 мм, пароизоляция, лаги перекрытия 200 мм с утеплением Роквул, черновое покрытие пола из плит ОСБ-3 22 мм.
• Стропильная система - Стропильные ноги 200 мм с утеплением "Роквул" (дополнительное утепление наклонной части потолка в проекте не учтено), пароизоляция, обрешетка 20 мм, подшивка наклонного потолка вагонкой.
• Перекрытие 2-го этажа - Подшивка горизонтального потолка вагоночная, обрешетка 20 мм, пароизоляция, затяжки стропильные 200 мм с утеплением "Роквул", брусок 50 мм с дополнительным утеплением "Роквул", ветрозащитная пленка.
• Кровля - Металлочерепица либо мягкая черепица.

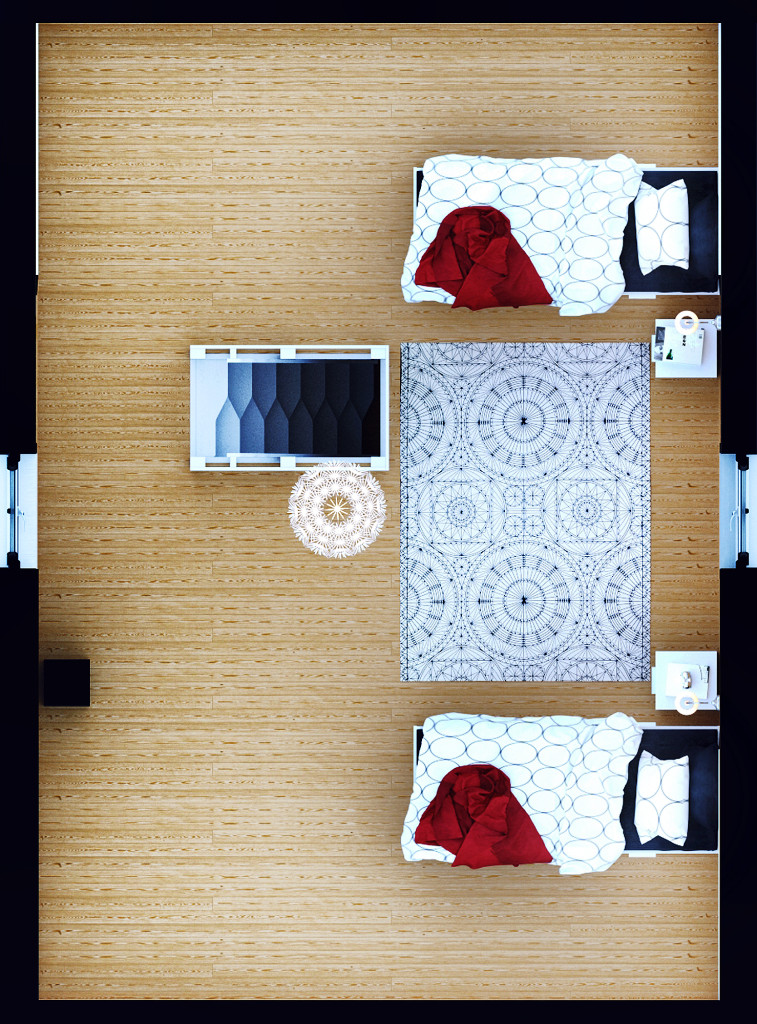

чертёжи мансарды
Категория: Чертежи каркасных домов | Добавил: Admin | Теги: мансарда, каркас, pdf, чертежи, двухэтажный, рабочий проект
Просмотров: 900 | Загрузок: 242 | Рейтинг: 5.0/7

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
