Типовой проект 189-000-362.85 Одноэтажный летний садовый домик с мансардой. Альбомы I, II

16.11.2014, 05:31
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:

Типовой проект 189-000-362.85 Одноэтажный летний садовый домик с мансардой. Альбомы I, II

Размер архива: 15.2 Mb
Чертежи в формате: PDF (сканы, размещённые в PDF)

Состав проекта (56 листов):
Альбом I. Архитектурно-строительные и электротехнические чертежи. Спецификация оборудования.
Альбом II. Деревянные детали заводского изготовления.

Технико-экономические показатели:
Общая площадь - 46,89 м2
Жилая площадь - 23,64 м2
Площадь застройки - 37,45 м2
Строительный объем - 133,11 м3
Построечная трудоемкость - 106,44 чел.-дн.
Текущий статус документа:    -действует
Дата актуализации текста:     -01.12.2013
Дата введения:                       -02.01.1986
Разработан:                             -ЦНИИЭП граждансельстрой
Утверждён:                              -09.01.1986 Госгражданстрой

Конструктивные решения:
Фундаменты - столбчатые, бутобетонные
Стены - деревянные, каркасные
Перекрытия - деревянные
Крыша - стропильной конструкции, с кровлей из асбестоцементных листов

Инженерное оборудование:
водопровод - от водоразборной колонки
канализация - люфт-клозет
отопление - печное

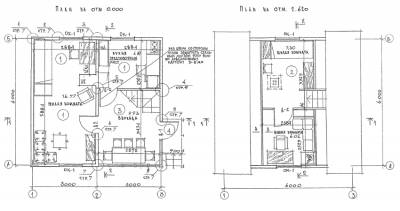

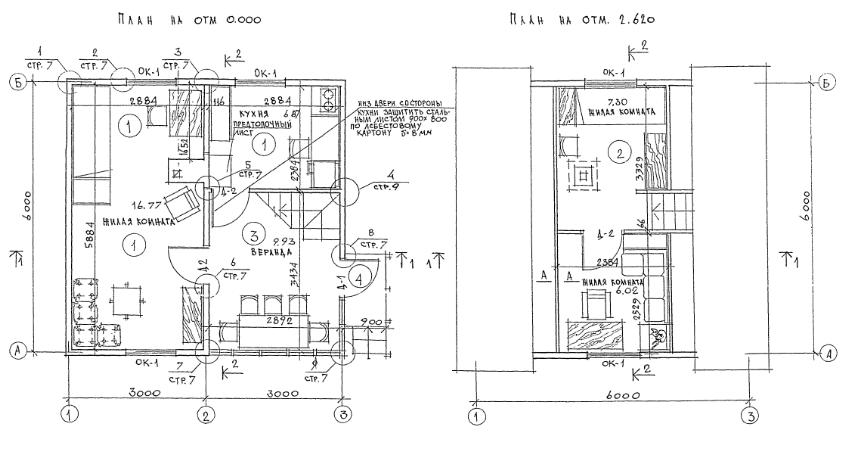

Планы этажей:

чертёжи мансарды
Категория: Чертежи каркасных домов | Добавил: Admin | Теги: каркас, одноэтажный, pdf, дача, типовой проект, мансарда, чертежи
Просмотров: 9637 | Загрузок: 2548 | Комментарии: 2 | Рейтинг: 5.0/12

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
