Загородный дом 7,5 х 9 м

08.02.2017, 17:32
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:

Рабочий Проект.
Загородный дом 7,5 х 9 м
Раздел -АС.

Размер архива: 13.02 Mb
Чертежи в формате: PDF

Состав проектно-сметной документации (39 листов):
-АС Архитектурно-строительные решения

Технико-экономические показатели:
Этажность, эт. - 1 + мансарда
Общая площадь, м2 - 106,82
Размеры по осям, м - 7,5 х 9,0

Конструктивные решения:
Фундамент - винтовые сваи
Нулевое перекрытие - из SIP-панелей 174 мм
Несущие стены дома - из SIP-панелей 174 мм
Межэтажное перекрытие - из деревянных балок 50х200 мм с полом из фанеры 21 мм
Крыша - из SIP-панелей 174 мм
Кровля - металлочерепица.

Архитектурно-планировочные решения:
Небольшой уютный загородный дом, возводимый из SIP-панелей в короткие сроки и обеспечивающий возможность сэкономить не только на строительстве, но и на последующей эксплуатации. Оптимальные свойства SIP-панелей обеспечат жильцам комфортный и свежий климат в помещениях летом, и надежную теплозащиту в холода. Вход в постройку устроен через веранду, которая защитит от непогоды.
Первый этаж полностью отведен пол зону дневного прибывания и повседневных дел. Здесь расположены холл, ванная, а также гостиная и кухня-столовая. На мансардном этаже размещены холл, три спальных комнаты, гардероб и большая ванная комната.

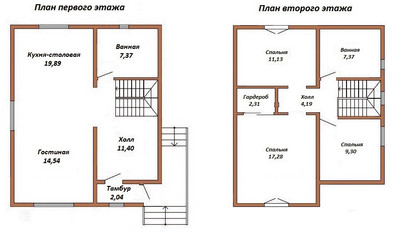

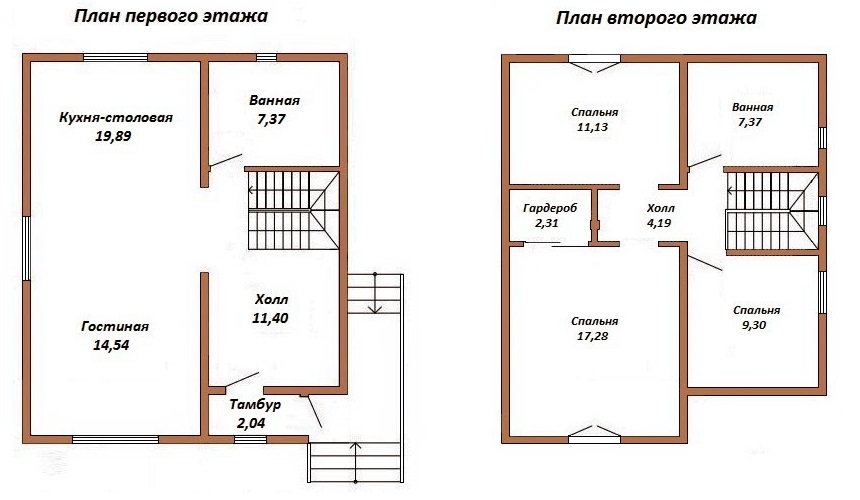

Планы этажей:

чертёжи мансарды
Категория: Чертежи каркасных домов | Добавил: Admin | Теги: SIP-панель, мансарда, каркас, чертежи, pdf, рабочий проект, двухэтажный
Просмотров: 2438 | Загрузок: 631 | Рейтинг: 5.0/4

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
