Рабочий проект. Каркасный гараж на один автомобиль с мастерской (Проект КГ-31).
Раздел -АС.

Размер архива: 3.48 Mb
Чертежи в формате: PDF

Состав проектно-сметной документации (15 листов):
 - АС Архитектурно-Строительные решения

Технико-экономические показатели здания:
Общая площадь, м2 - 31
Размеры в основании, по осям - 6,5 х 5,5 м.

  Ведомость чертежей:
1.  Общие данные. Спецификация основных материалов для возведения каркаса.
2.  Фасады.
3.  Разрез 1-1. План.
4.  Фундамент.
5.  Нижняя обвязка и установка анкеров.
6.  Раскладка стен и стропил.
7.  Стена 1.
8.  Стена 2.
9.  Стена 3.
10. Стена 4.
11. Верхняя обвязка. Узлы.
12. Фронтоны.
13. Стропильная система.
14. Расположение ОСБ на каркасе.
15. Расположение ОСБ листов на крыше.

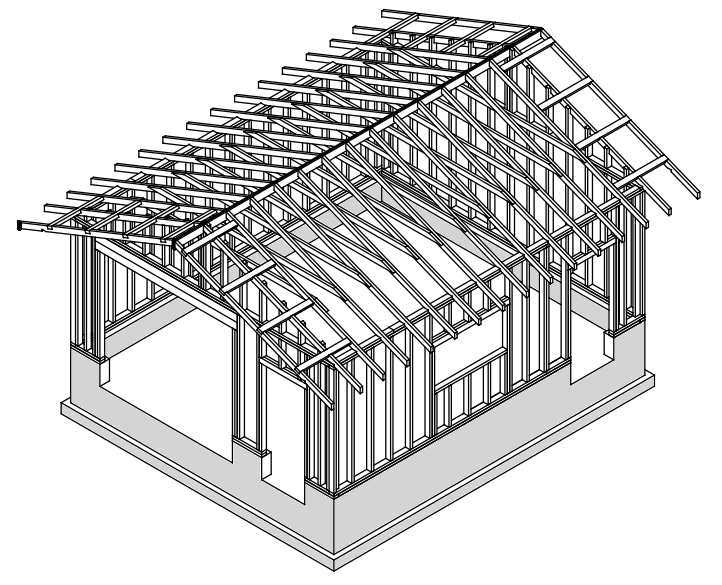

Схема каркаса:
