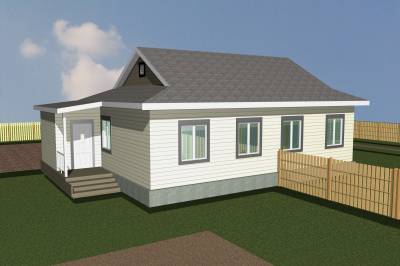

Двухквартирный жилой дом из бруса на винтовых сваях

Рабочий Проект. Двухквартирный жилой дом из бруса на винтовых сваях.
Раздел -АС.

Размер архива: 2.86 Mb
Чертежи в формате: AutoCAD (DWG)

Состав проектно-сметной документации (16 листов):
-АС Архитектурно-Строительные решения

Технико-экономические показатели здания:
Этажность, эт. - 1
Количество квартир, шт. - 2 (однокомнатная + двухкомнатная)
Общая площадь дома, м2 - 103,1

Конструктивные решения:
Фундамент - винтовые сваи, диаметр трубы- 108 мм, толщина стенки- 8 мм, диаметр лопасти- 300 мм
Стены - четырёхкантный брус 180 х 180 мм.
Полы – двойные утепленные
Перегородки - Каркасные дощатые с обшивкой листами ГКЛ с 2-х сторон.
Перекрытие – деревянное щитовое, по потолочным балкам, пароизоляция слой рубероида, теплоизоляция- просеянный шлак толщиной 250 мм.
Кровля - чердачная, четырехскатная полувальмовая, металлический профиль с покрытием.
Окна - ПВХ
Двери - Внутренние – деревянные филенчатые; наружные – деревянные плотничные с утеплением.
Наружная отделка - обшивка сайдингом
Веранда – дощатая.
Полы - дощатые.

Состав Архитектурно-строительных чертежей:
- Ведомость комплекта чертежей, ведомость ссылочных и прилагаемых документов. Пояснительная записка. Общие данные. Разбивочный план. Фасад 1-6; фасад Г-А. Фасад 6-1; фасад А-Г. План фундаментов. План на отм. 0,000, экспликация помещений. Ведомость материалов стен, ведомость окон и дверей, Ведомость отделки помещений, экспликация полов. Разрез1-1, узлы. Разрез 2-2, узлы, спецификация материалов веранды. Узлы. План перекрытия, спецификация материалов перекрытия, спецификация материалов кровли. План стропил. План кровли. Ограждение.

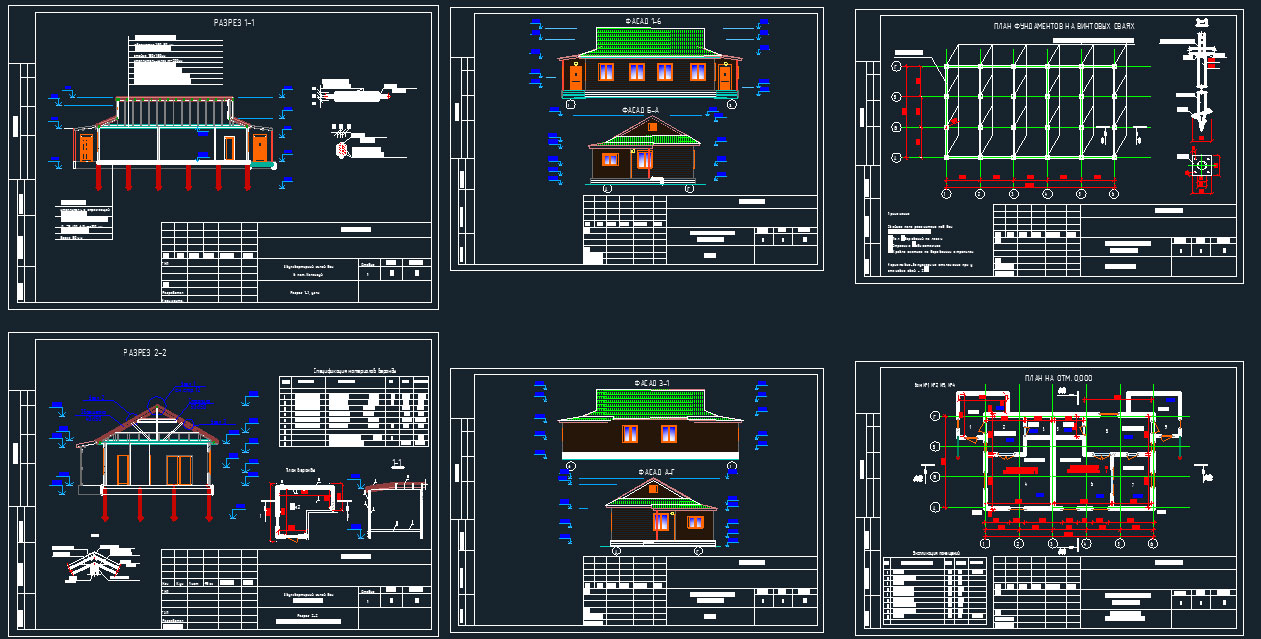

Скрин файла

чертёжи мансарды
Категория: Чертежи деревянных домов | Добавил: Admin | Теги: брус, двухквартирный, autocad, чертежи, DWG, одноэтажный, рабочий проект, сруб
Просмотров: 2989 | Загрузок: 843 | Рейтинг: 5.0/5

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
