Рабочий проект.
Жилой дом с мансардным этажом из нестроганного бруса "Патрик"
Разделы -ЭП, -АС.
Размер архива: 18.45 Mb
Чертежи в формате: PDF
Состав проектно-сметной документации (60 листов):
- ЭП Эскизный проект (27 листов)
- АС Архитектурно-Строительные решения (33 листа)
Технико-экономические показатели здания:
Этажность, эт. - 1 + мансарда
Общая площадь дома, м2 - 215,8
Размеры в осях, м - 13,3 х 10,3
Архитектурно - конструктивные решения:
Фундамент - представляет собой монолитную железобетонную ленту размерами 400х600 и 400х600 мм из бетона, армированную 4-мя сетками из арматуры класса A-III диаметром 12 мм с ячейкой 300х500 мм. Под фундамент выполнить песчанно-гравийную подготовку высотой 300 мм.
Цоколь - из пустотелых блоков - 200х200х400 мм в 3 ряда по высоте и 200 мм по ширине.
Наружные стены - из нестроганного бруса 150х150 мм, внутренние - нестроганный брус 150х150 мм.
Стропильная система - из доски 50х150 мм, обрешетка из обрезной доски 25х150 мм по контробрешетке из бруска 50х50 мм и утеплением минватой.
Покрытие кровли - металлочерепица.
Проект дома "Патрик" демонстрирует различные возможности брусового дома. Это и двухсветные пространства, различные варианты навесов, террас (остекленных и открытых), применение остекленных покрытий и т.п. Все это помимо интересного и удобного функционального решения создает своеобразный и привлекательный вид дома.

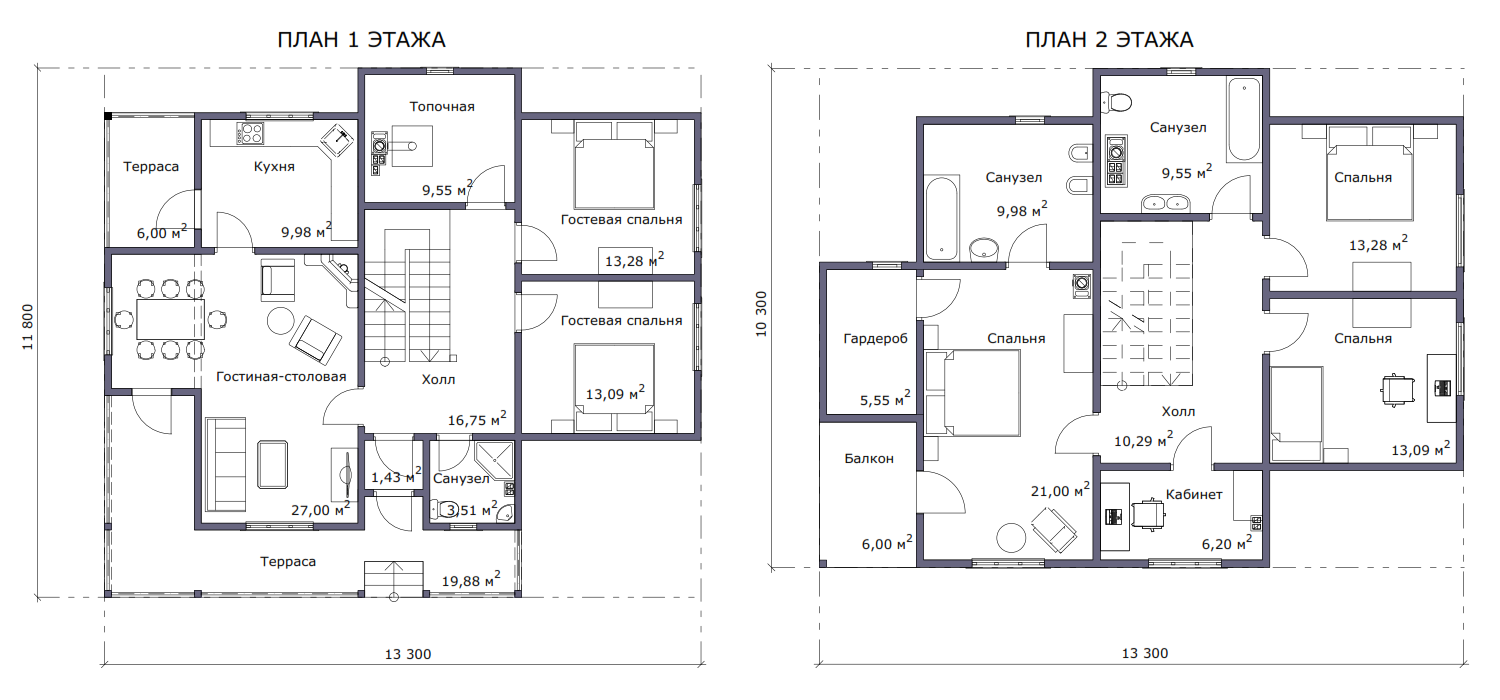

Планы этажей:
|
