Одноэтажный жилой дом с мансардным этажом из профилированного бруса

30.07.2016, 14:50
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:

Рабочий проект.

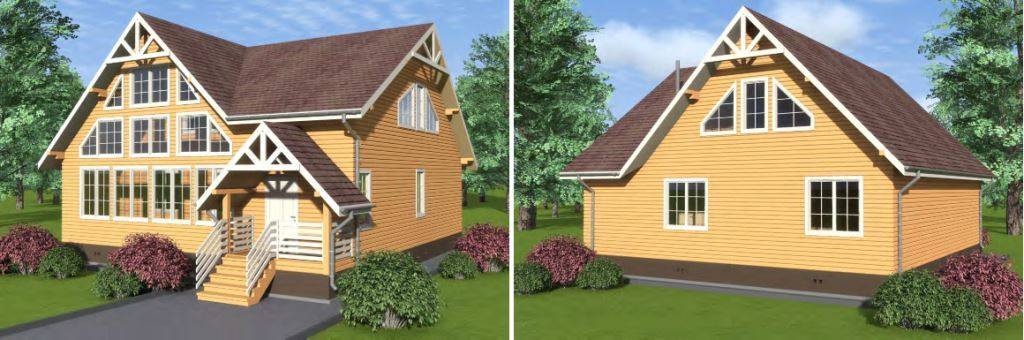

Одноэтажный жилой дом с мансардным этажом из профилированного бруса.

Разделы -ЭП, -АС.

Размер архива: 10.53 Mb
Чертежи в формате: PDF

Состав проектно-сметной документации (48 листов):
 - ЭП Эскизный проект (14 листов)
 - АС Архитектурно-Строительные решения (34 листа)

Технико-экономические показатели здания:
Этажность, эт. - 1 + мансарда
Общая площадь дома, м2 - 177,04
Размеры в осях, м - 11,4 х 13,2

Архитектурно - конструктивные решения:
Грунты (основание для фундамента здания) - пески средней крупности, средней плотности, маловлажные. Расчетное сопротивление грунта основания под подошвой фундаментов принято 2,0 кг/см2.
Фундамент - представляет собой монолитную железобетонную ленту размерами 300х600 мм из бетона класс В15 марки М200, армированную каркасами из арматуры класса A-III диаметром 12 мм. По фундаменту устраивают горизонтальную гидроизоляцию из рубероида РПП-300 в 2 слоя.
Цоколь - из песко-бетонных блоков  марки прочности не ниже М35 - 390х190х188 в 3 ряда. В цоколе предусмотрены вентиляционные продухи во втором ряде блоков, а также технологические лазы 600х600 мм. По цоколю устраивают горизонтальную гидроизоляцию из рубероида РПП-300 в 2 слоя.
Наружные стены - из профилированного бруса 145х195 мм, внутренние - из профилированного бруса 145х145 мм.
Стропильная система - из доски 50х150мм, контробрешетка из бруска 50х50 мм по гидроизоляционной плёнке. Устройство обрешетки из обрезной доски толщиной 25 мм. Обработка антисептиком стропил, обрешетки и контробрешетки крыши дома со всех сторон.
Покрытие кровли - гибкая черепица Shinglas.
Деревянные конструкции: стены, стропила, лаги. прогоны выполнить  из древесины естественной влажности хвойных пород. (ГОСТ 8486-86)

Инженерные решения:
Вентиляция помещений приточно-вытяжная естественная. Поступление наружноговоздуха осуществляется через открывающиеся створки окон.
Вытяжка через вентиляционные каналы.

Архитектурно - планировочные решения:

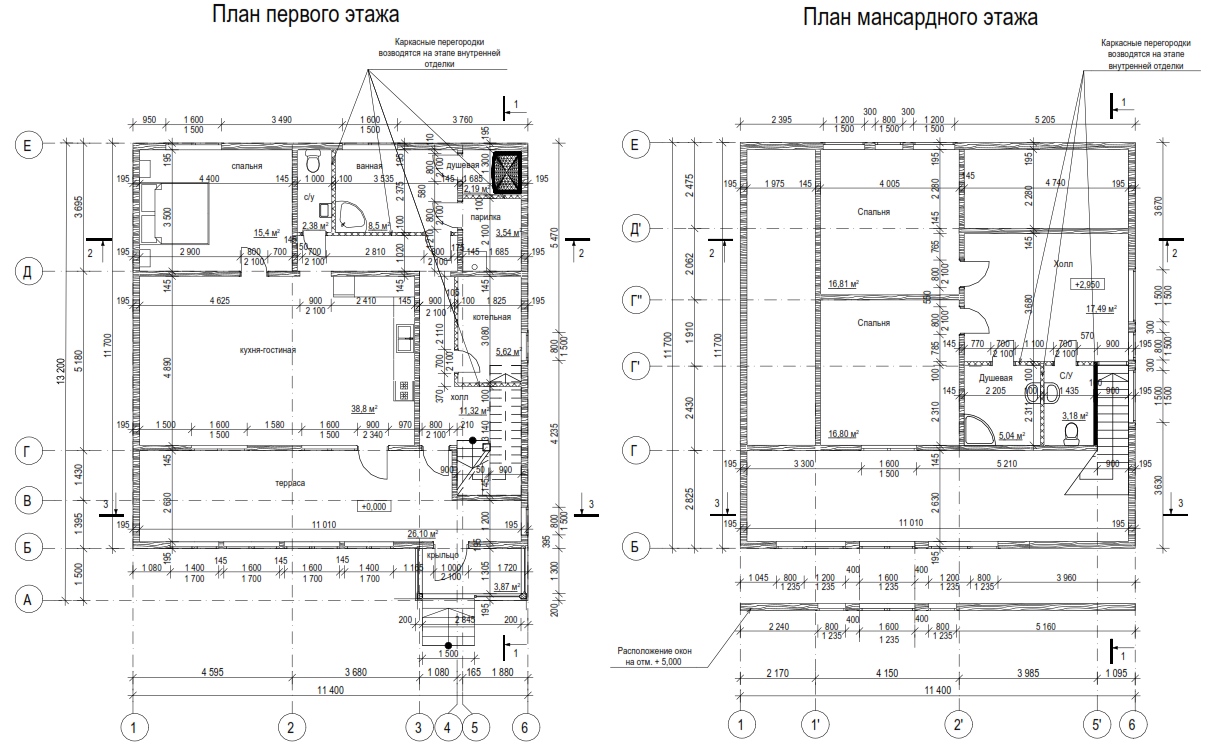

1. Объект проектирования одноэтажный жилой дом с мансардным этажом  в плане прямоугольной формы с размерами сторон по координационным осям 11,4 м и 13,2 м.
2. Вход в здание осуществляется через крыльцо. На первом этаже размещены: крыльцо, терраса, кухная-гостиная, холл, котельная, парилка, душевая, ванная, спальня, с/у. На втором этаже размещены: 2 спальни, холл, с/у, душевая.
3. Общая площадь дома составляет: 177,04 м2.
4. Высота  первого этажа 2,70 м, мансардного этажа - 2,40 м. Высота указана от верха чистого пола первого этажа до низа балки перекрытия мансардного этажа.
5. Проект разработан для климатического района IIв со следующими характеристиками,согласно СНиП 2.01.01-85 "Строительная климатология":
- снеговая нагрузка = 180 кг/м2;
- ветровая нагрузка = 30 кг/м2;
- температура наружного воздуха наиболее холодной пятидневки = -32 С;
- нормативная глубина промерзания глинистых грунтов = 1,4 м;
- рельеф спокойный, сейсмичность отсутствует.

чертёжи мансарды
Категория: Чертежи деревянных домов | Добавил: Admin | Теги: брус, терраса, мансарда, чертежи, pdf, одноэтажный, дача, рабочий проект, сруб
Просмотров: 1274 | Загрузок: 327 | Рейтинг: 5.0/4

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
