Жилой дом "Метрополь" из профилированного бруса 190х190 мм, размером 12,1х9,3 м.

12.07.2015, 19:25
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:

Рабочий Проект. Жилой дом "Метрополь" из профилированного бруса 190х190 мм, размером 12,1х9,3 м. Разделы -АС, -КД.

Размер архива: 13.02 Mb
Чертежи в формате: PDF (сканы листов проекта)

Состав проектно-сметной документации (117 листов):
-АС Архитектурно-Строительные решения (архитектурные чертежи; чертежи устройства фундаментов, перекрытий и крыши; спецификации)
-КД Конструкции деревянные. Проект сруба. (Планы венцов, развёртки по стенам; спецификация стеновых элементов; спецификация элементов сруба по венцам; карта раскроя бруса)

Технико-экономические показатели здания:
Этажность - 1 + мансарда
Размеры в плане, м - 12,1х9,3
Общая площадь здания, м2 - 155,67
Площадь застройки здания, м2 - 102,92

Конструктивные решения:
Фундамент -  ростверк на буронабивных сваях, бетон М300.
Наружные и внутренние стены - профилированный брус размером 190х190 мм. На первом этаже перегородки между тамбуром и топочной, на мансардном этаже между холлом и спальнями 14-15 - каркасные. Каркасный несущий остов - брус 50х150 мм.
Лаги пола первого этажа и балки междуэтажного перекрытия - брус сечением 200х100 мм.
Крыша - многоскатная. Несущими элементами являются стропила из бруса сечением 50х200 мм. Потолки мансарды подшиты по стропилам.
Кровля - металлочерепица.
Теплоизоляция - полов, потолков и крыши выполнена из минеральной ваты "URSA" - 150 и 200 мм соответственно. Теплоизоляция (она же - звукоизоляция) каркасных перегородок "ROCKWOOL" - 100 мм.
Полы - половая шпунтованная доска - 40 мм.
Отделка фасадов - окраска декоративным защитным составом в два слоя по деревянным стенам.
Облицовка цоколя - декоративная плитка.
Окна - деревянные, индивидуального изготовления.
Двери - деревянные, индивидуального изготовления.

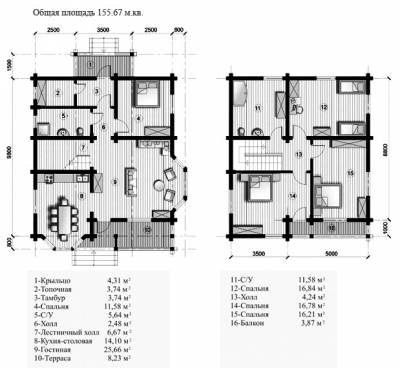

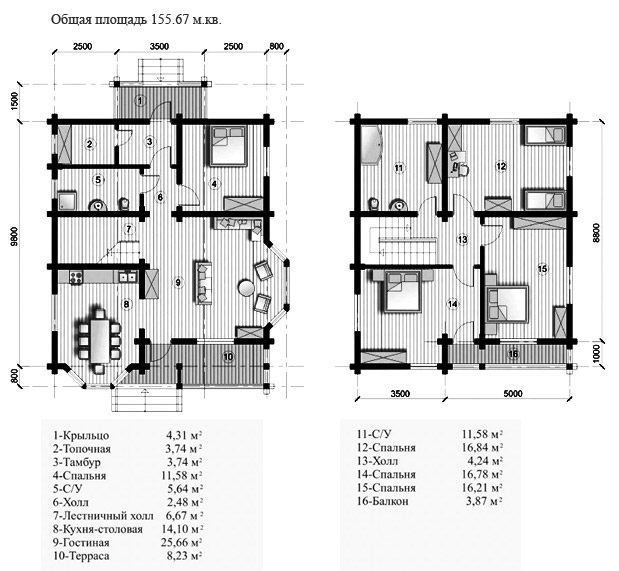

Планы этажей:

Архитектурно-планировочное решение:
Здание запроектировано одноэтажным с мансардой и имеет габаритные размеры в осях 12,1х9,3 м.
    Проект шикарного особняка площадью 155,67 кв.м из профилированного бруса не может оставить равнодушным ни одного потенциального владельца загородного дома. Дом, возведенный в соответствии с проектом «Метрополь», отличается похвальной вместительностью. Он чудесно подойдет тем, кто хочет поселиться вдали от большого мегаполиса поближе к природе.
    На нижнем этаже располагается комфортабельная просторная гостиная, которая дает возможность владельцу и его близким отлично проводить досуг. Эта часть дома совмещена с небольшим холлом. Кухня также довольно маленькая, она объединена со столовой. Кроме того, на первом этаже расположена удобная терраса, а также светлая спальная комната, тамбур, санузел с округлой формы ванной и бойлерная.
    По лестнице на второй этаж мы попадаем в длинный холл, из которого можно попасть в любую из трех больших спален, санузел или на балкон, откуда открывается изумительный вид на прилегающую территорию. Второй этаж представляет собой своеобразную спальную зону. Наверху можно легко разместить от пяти и более человек.
     Проект «Метрополь» представляет собой великолепное решение для гостеприимных хозяев.

чертёжи мансарды
Категория: Чертежи деревянных домов | Добавил: Admin | Теги: pdf, брус, мансарда, чертежи, двухэтажный, сруб
Просмотров: 11229 | Загрузок: 3394 | Рейтинг: 5.0/42

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
