Индивидуальный жилой дом с мансардным этажом из бревна ∅280 мм

10.10.2015, 12:47
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:

Рабочий Проект. Индивидуальный жилой дом с мансардным этажом из бревна ∅280 мм. Раздел -АР

Размер архива: 2.66 Mb
Чертежи в формате: PDF

Технико-экономические показатели здания:
Этажность - 1 + мансарда
Размеры в плане, м - 12 х 12,4
Общая площадь здания, м2 - 171,2
Площадь застройки здания, м2 - 123
Степень огнестойкости здания - IV
Гараж - есть

Архитектурно-планировочное решение:
Здание запроектировано одноэтажным с мансардой.
Здание решено в виде однокомпактного объема и имеет габариты 12 х 12,4 м.

Конструктивные решения:
Фундамент -  монолитный ленточный.
Наружные и внутренние стены дома - бревно ∅280 мм., материал - сосна.
Перекрытия -  утепленные, по деревянным балкам 100х200 мм.
Окна - деревянные, индивидуального изготовления.
Двери - деревянные, индивидуального изготовления.
Кровля - стропильная, утепленная. Стропила деревянные - брус 50х200 мм.
Отделка помещений - по отдельному проекту.

Состав проектно-сметной документации (22 листа): -АР Архитектурные решения
1 - Титульный лист
2 - Ведомость комплекта
3 - Пояснительная записка
4 - План 1 этажа
5 - План мансардного этажа
6 - План кровли
7 - План ленточного монолитного фундамента
8 - Разрез 1-1

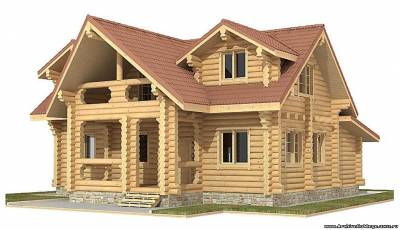

9 - Перспектива, вид 1
10 - Перспектива, вид 2

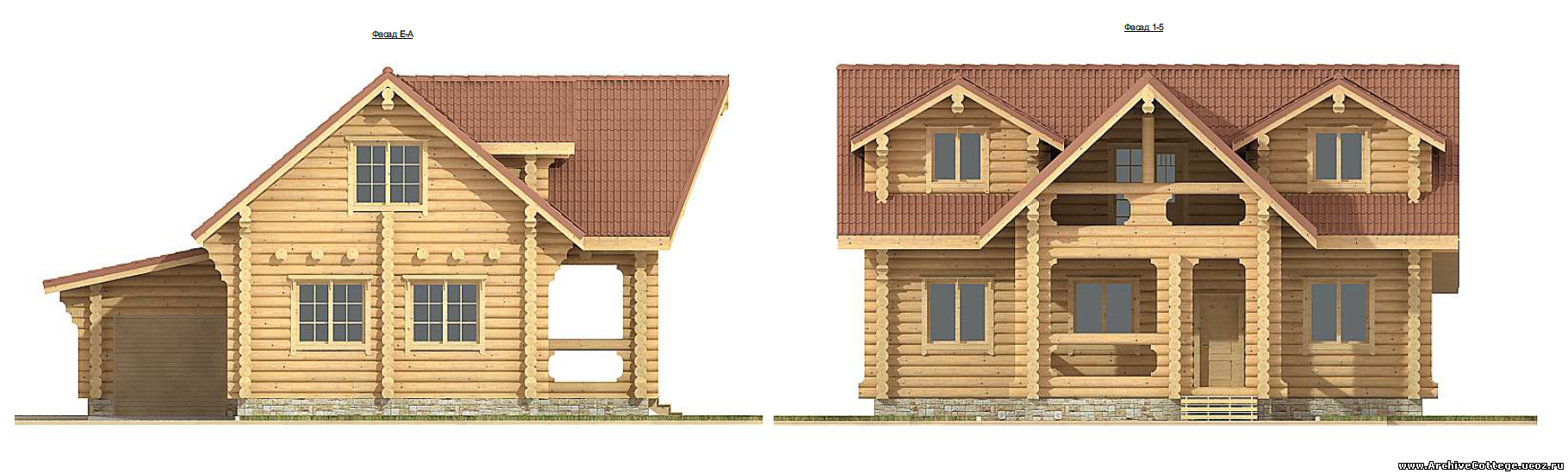

11 - Фасад 1-5
12 - Фасад А-Е
13 - Фасад 5-1
14 - Фасад Е-А
15 - Устройство пола первого этажа - сухая зона
16 - Устройство пола первого этажа - влажная зона
17 - Устройство пола первого этажа - открытая зона
18 - Устройство пола мансардного этажа - сухая зона
19 - Обустройство оконных и дверных проемов
20 - Коньковое крепление стропильных ног
21 - Крепление стропильных ног к стенам
22 - Пирог крыши. Устройство карниза

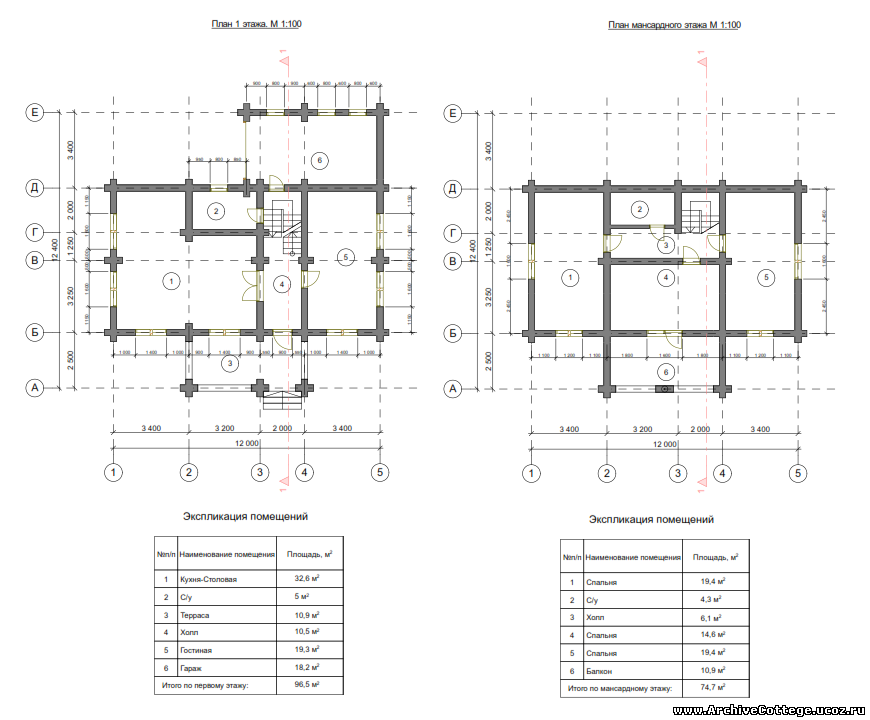

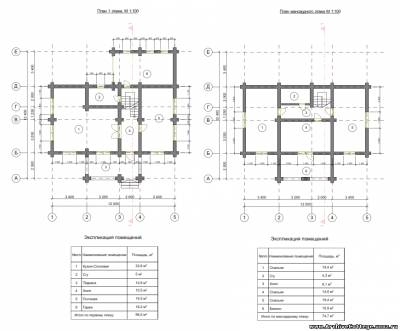

Планы этажей:

чертёжи мансарды
Категория: Чертежи деревянных домов | Добавил: Admin | Теги: бревно, мансарда, чертежи, pdf, с гаражом, двухэтажный, сруб
