Домик садовый из профилированного бруса 150х150 мм

26.06.2016, 04:57
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:

Рабочий проект. Домик садовый из профилированного бруса 150х150 мм. Разделы -АР, -КД.

Размер архива: 18.9 Mb
Чертежи в формате:
Вариант-1: в AutoCAD (DWG)
Вариант-2: в Компас V10, (cdw)

Состав проектно-сметной документации  (136 листов формата А-3):
- АР Архитектурные решения
- КД Конструкции деревянные

Технико-экономические показатели:
Этажность - 2 этажа
Площадь общая - 41 м2
Площадь застройки - 31 м2
Размеры в плане по осям - 6,05 х 5,55 м.

Архитектурно - конструктивные решения:
Фундамент столбчатый с деревянным ростверком из бруса сечением 300х300 мм.
Гидроизоляция - 2 слоя рубероида.
Стены наружные, перегородки межкомнатные - профилированный брус сечением 150х150 мм.
Перекрытия - брус сечением 200х100 мм.
Стропила - доска сечением 200х50 мм.
Обрешетка, контробрешетка - брусок 50х50 мм.
Кровля - металлочерепица.

Архитектурно-планировочное решение:
Проектируемый дом выполнен из профилированного бруса сечением 150х150 мм с размерами по осям 6,05х5,55 м.

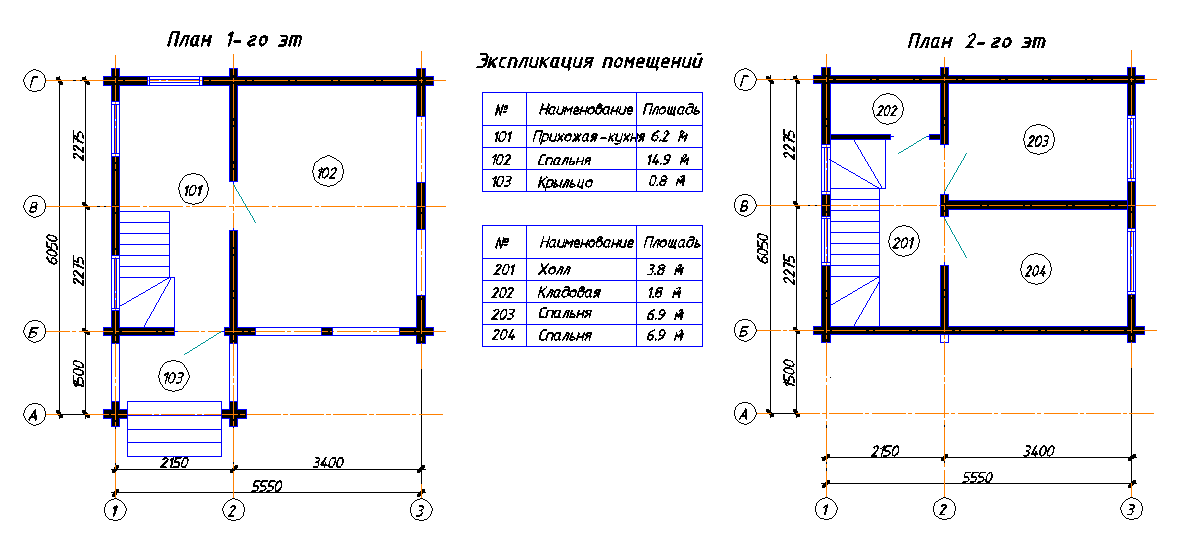

На первом этаже расположены кухня-прихожая 6,2 м2 и спальня 14,9 м2.
На втором (мансардном) этаже расположены две спальни площадью 6,9 м2 каждая, холл 3,8 м2, кладовая 1,8 м2.

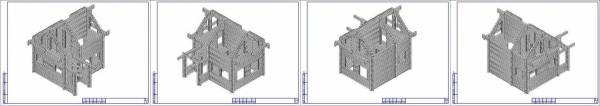

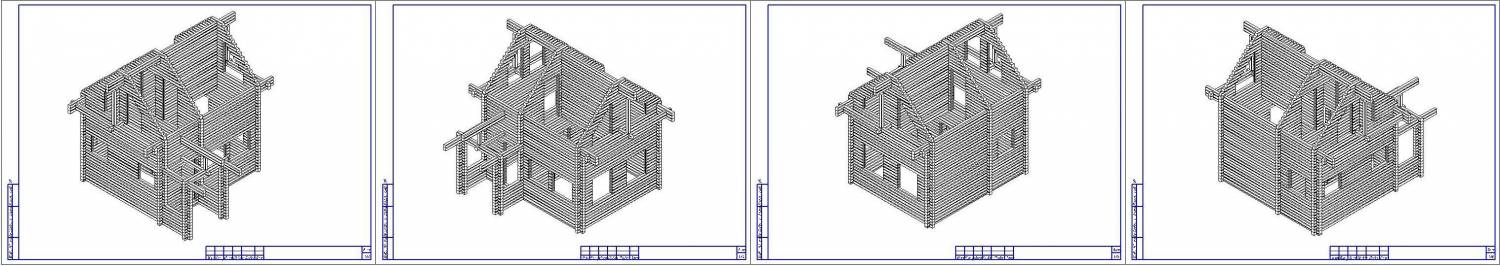

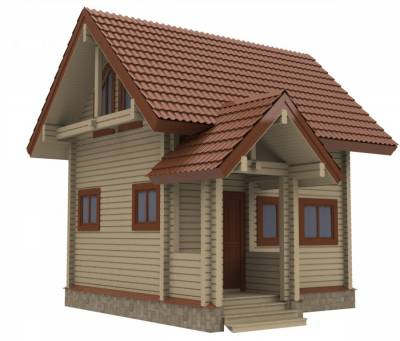

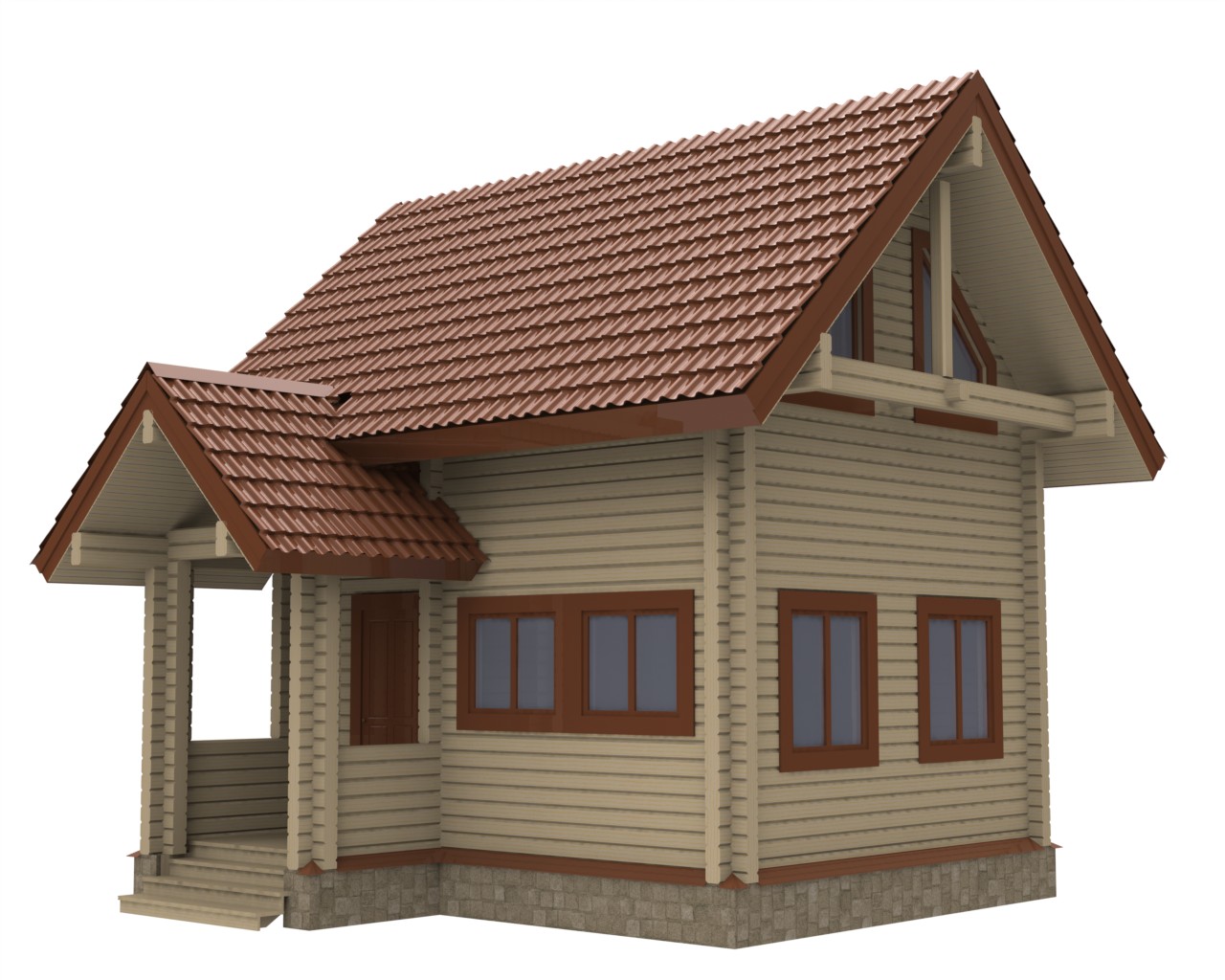

В составе проекта: 3D-Виды, фасады, планы этажей, разрезы, развертки стен, планы по венцам, перекрытия, стропильная часть, спецификации, ведомости. (Всего 136 стр. формата А-3)



чертёжи мансарды
Категория: Чертежи деревянных домов | Добавил: Admin | Теги: Cdw, DWG, Компас, дача, рабочий проект, autocad, мансарда, чертежи, двухэтажный, сруб
Просмотров: 1019 | Загрузок: 307 | Рейтинг: 5.0/5

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
