Двухэтажный гостевой дом с мансардным этажом, террасой и гаражом

25.06.2016, 06:37
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:

Рабочий Проект. Двухэтажный гостевой дом с мансардным этажом, террасой и гаражом по адресу: Московская обл., дер.Верхнее Валуево.
Раздел -АС.

Размер архива: 3.46 Mb
Чертежи в формате: AutoCAD (DWG)

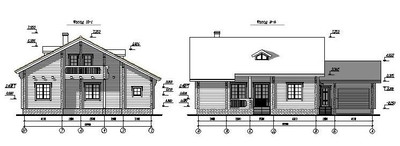

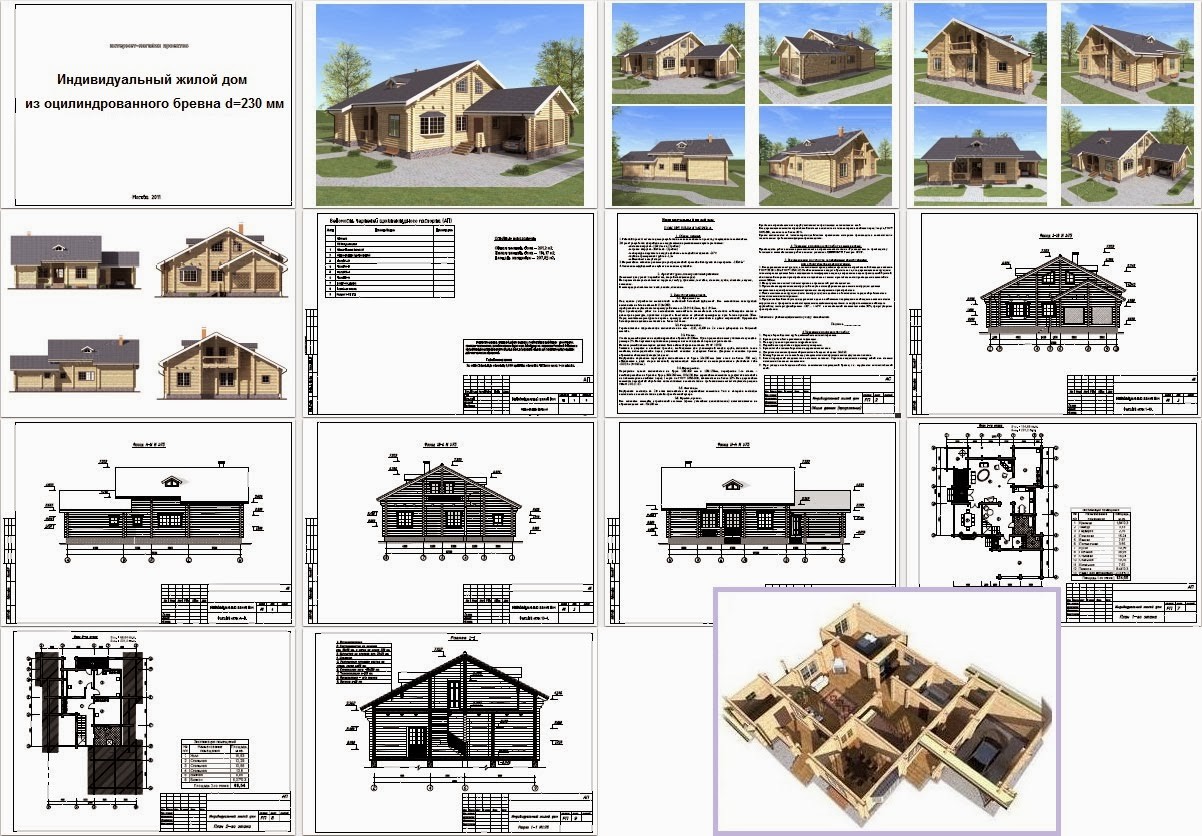

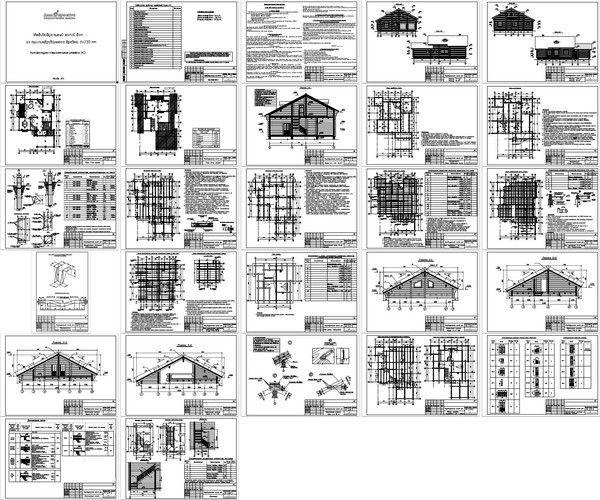

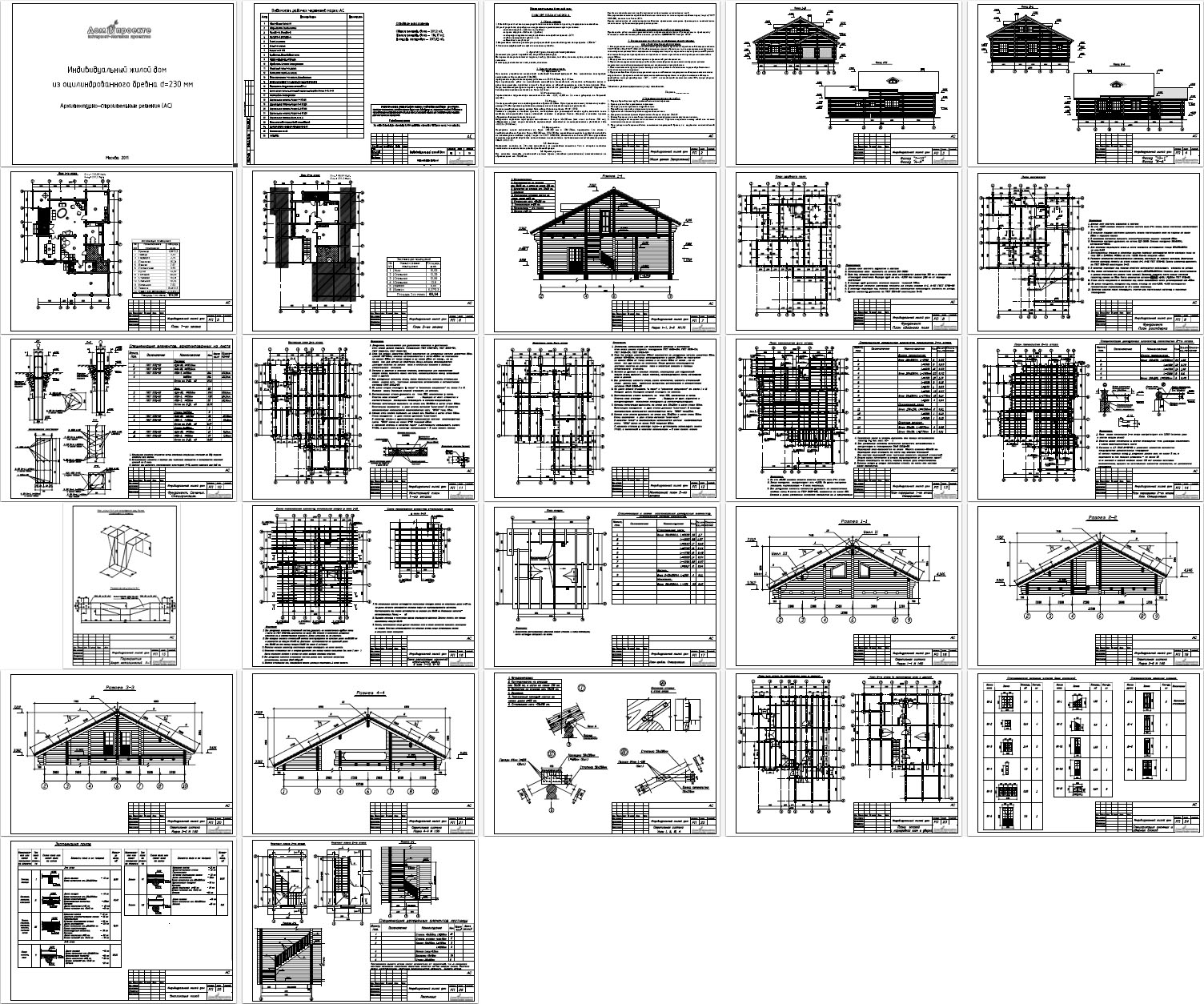

Состав проектно-сметной документации (26 листов):
 - АС Архитектурно-Строительные решения

Технико-экономические показатели:
Размер в основании: 18,5х12,5м.
Общая площадь: 222,61кв.м.
Жилая площадь:
Этажность: 2 этажа
Гараж: да

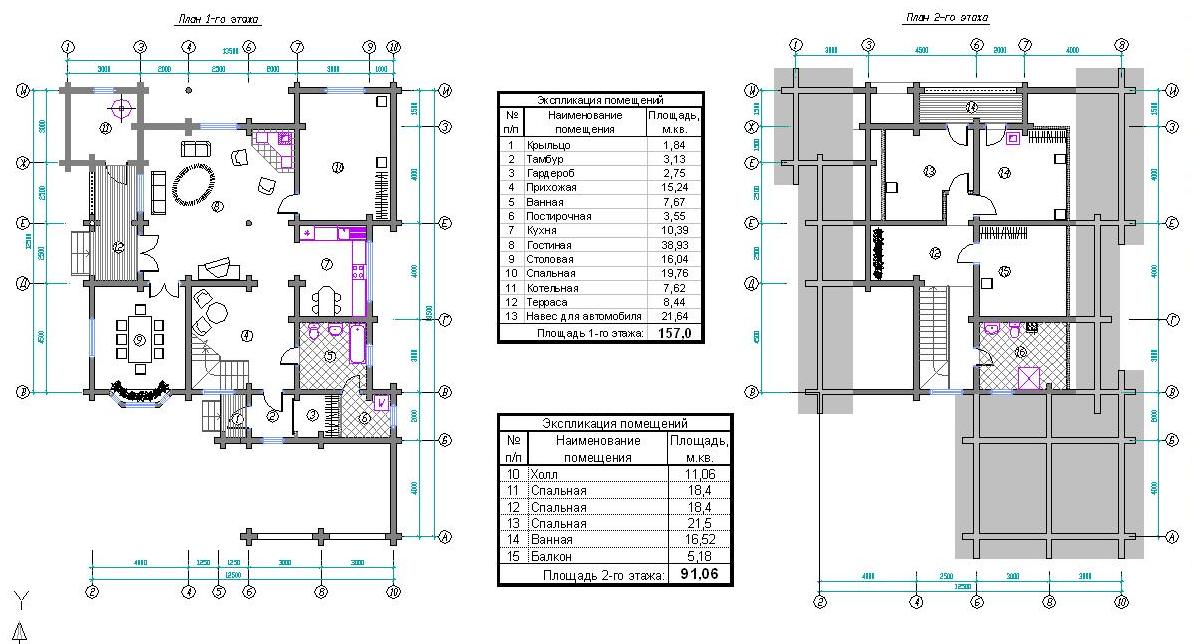

 Архитектурно-планировочные решения:
Дом имеет два уровня: первый этаж, второй этаж (мансарда).
На первом этаже располагаются: террасы, тамбур, прихожая, гостиная, столовая, кухня, спальная, санузел, котельная.
В мансарде располагаются: холл, ванная, спальные.

 Конструктивные решения:
1. Фундаменты.
Под здание устраивается монолитный ленточный бетонный фундамент. Все монолитные конструкции выполнены из бетона класса В15 (М200).
Армирование осуществляется арматурой класса А-III d=14,10мм, Вр-1 5 мм.
2. Стены.
Стены дома собираются из оцилиндрованного бревна 230мм.
Внутренние каркасные перегородки выполняются из бруса 50х100 мм (шаг стоек не более 500 мм), обшиваются с двух сторон вагонкой, звукоизоляция выполняется из минераловатного утеплителя типа «URSA» (б=100 мм).
3. Перекрытия.
Перекрытие цоколя выполняется из бруса 100х200 мм и 100х150мм, перекрытие 1-го этажа – комбинированное из бревна и бруса 100х200 мм, 100х150.
4. Лестницы.
Внутренняя лестница на 2-й этаж выполняется из деревянных элементов.
5. Крыша, кровля.
Все основные элементы стропильной системы (кроме указанных дополнительно) изготавливаются из обрезных досок сеч. 50х200 мм.
Крепление стропильных ног к срубу выполняется при помощи металлических скоб.
Кровля выполняется из металлочерепицы.


чертёжи мансарды
Категория: Чертежи деревянных домов | Добавил: Admin | Теги: бревно, DWG, коттедж, с гаражом, рабочий проект, мансарда, autocad, чертежи, сруб, двухэтажный
Просмотров: 1484 | Загрузок: 336 | Рейтинг: 5.0/5

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
