Рабочий Проект. Проект деревянного дома. Раздел -АР

12.07.2014, 18:01
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:

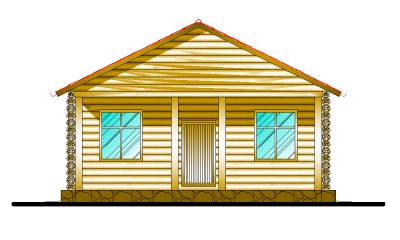

Рабочий Проект. Проект деревянного дома.

Размер архива: 1.11 Mb
Чертежи в формате: AutoCAD (Формат DWG)

Состав проектно-сметной документации:
-АР Архитектурные решения

Технико-экономические показатели:
Этажность - 1
Площадь застройки здания, м2 - 92,16
Место строительства - г.Баймак

Конструктивные решения:
Грунты - скальные породы.
Фундамент - ленточный из фундаментных блоков.
Стены - из бревен Ф300, оштукатуренные по сетке цементно-известковым раствором толщиной 15 мм. Брёвна должны быть пропитаны антисептическим раствором во избежании прогнивания стен. Щели между бревнами заделать паклей.
Полы - деревянные из доски толщиной 40 мм, уложить на лаги из бруса 70х70 мм.
Потолок - из доски толщиной 30 мм, подшить на обрешетку из бруса 50х50 мм. Высота потолка 3,135 мм от уровня чистого пола.
Стропила - навесные из бруса 120х120 мм с шагом в 1200 мм.
Утеплитель - минераловатная плита толщиной 100 мм, уложить на обрешетку из бруса 50х50 мм с шагом 500 мм, на утеплитель уложить гидроизоляцию из рубероида.
Кровля - двухскатная из листа оцинкованного, выполнить по обрешетке из бруса 50х50 с шагом в 500 мм и с нахлестом листа в 70 мм.

чертёжи мансарды
Категория: Чертежи деревянных домов | Добавил: Admin | Теги: бревно, autocad, чертежи, DWG, одноэтажный, рабочий проект, сруб
Просмотров: 2725 | Загрузок: 704 | Рейтинг: 4.9/26

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
