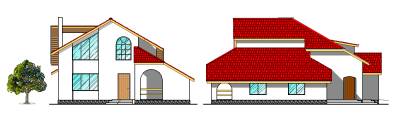

Рабочий Проект. Частный дом-коттедж из мелкоштучных блоков ракушечника.

Размер архива: 1.11 Mb
Чертежи в формате: AutoCAD (Формат DWG)

Состав проектно-сметной документации (13 листов):
-АС Архитектурно-Строительные решения

Технико-экономические показатели:
Этажность - подвал + 1 + мансарда
Общая площадь..............188,5 м²
Полезная площадь........107,5 м²
Гараж - есть.

Конструктивные решения:
Фундамент - сборный, ленточный из блоков ФБС, по монолитному бетонному поясу 600 х 200 мм.
Стены - многослойные 380 мм: мелкоштучные блоки из ракушечника толщиной 200 мм, керамзит 60 мм и с облицовкой облицовочным кирпичом 120 мм.
Перекрытия – из сборных железобетонных панелей с круглыми пустотами толщиной 220 мм по серии 1.141-1 вып. 60, 63.
Кровля - мансардная, многоскатная по стропильным деревянным конструкциям с покрытием металлочерепицей.

Спецификация основных материалов на устройство стен:
Облицовочный кирпич - 13746 + 10% = 15120 шт.
Ракушечник - 913 + 10% = 1000 шт.
Красный обоженный кирпич - 26187 + 10% = 28800 шт.
Кирпич для цоколя - 6210 + 10% = 6800 шт.
