Рабочий Проект. Частный двухэтажный жилой дом, общей площадью 107 м2.
Разделы -АР, -КР, -ГП, -ИГИ, -ОВ, -ВК.

Размер файла: 45.52 Mb
Чертежи в формате: AutoCAD (DWG) и PDF

Состав проектно-сметной документации (54 листа):
-ГП Генеральный план участка

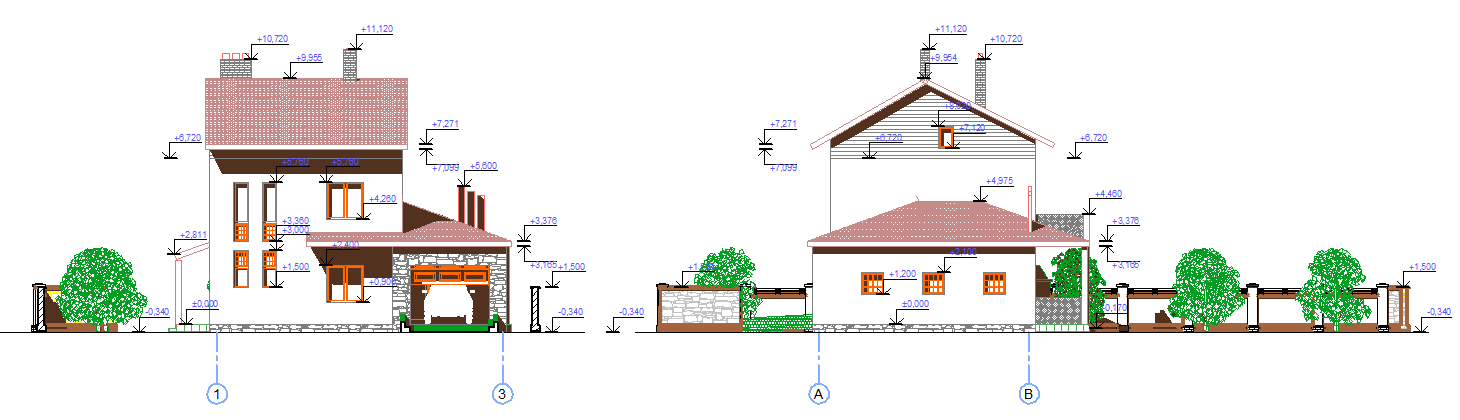

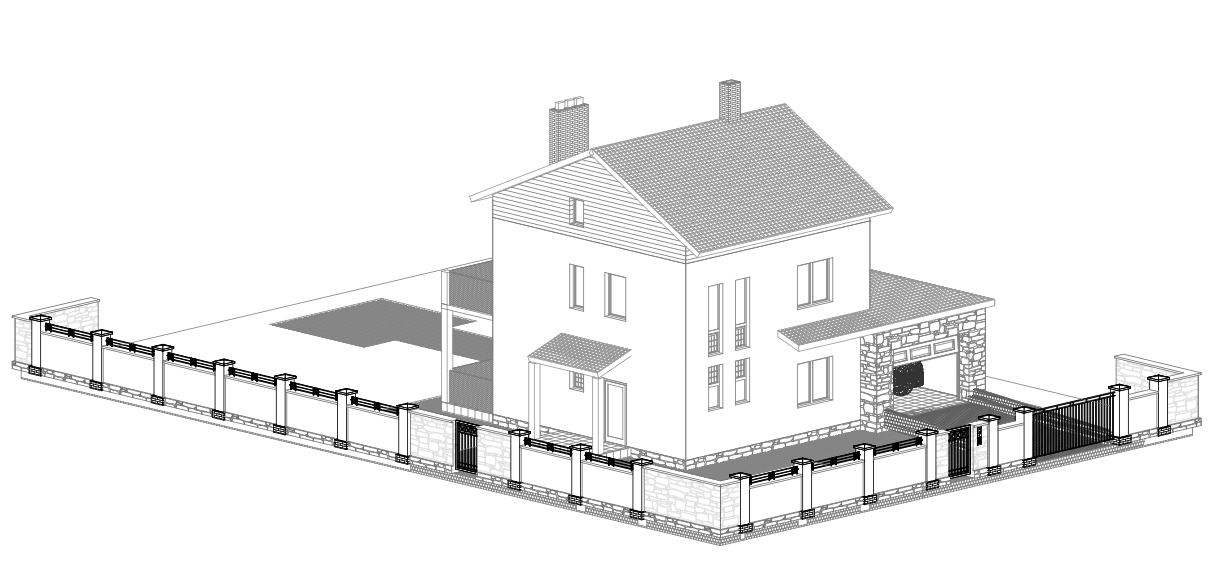

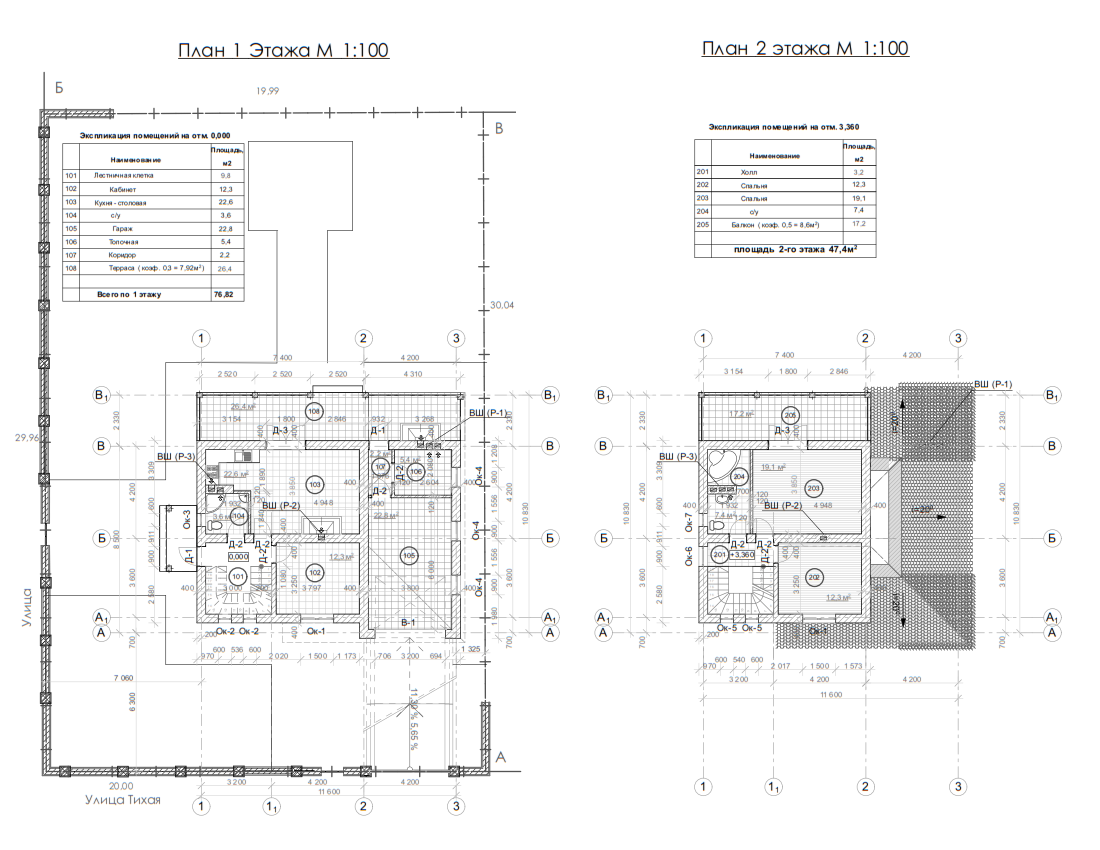

-АР Архитектурные решения (в том числе Визуализация дома)
-КР Конструктивные решения
-ОВ Отопление и вентиляция
-ВК Водоснабжение и Канализация.
-ИГИ Инженерно-геологические изыскания

Технико-экономические показатели здания:
Этажность - 2 этажа
Площадь первого этажа - 76,82 м2
Площадь второго этажа - 47,4 м2
Площадь гаража - 22,85 м2
Общая площадь дома - 107,7 м2
Строительный объем - 537,8 м3

Конструктивные решения:
Фундаменты под несущие стены - фундаментные блоки ФБС. Подошва фундамента расположена на глубине: -1,200 от поверхности.
Несущими элементами здания являются наружные и внутренние стены из газобетона 400-200мм, необходимая толщина утеплителя для рядового кирпича = 100мм.
Перегородки кирпич - 120мм.
Перекрытия - ж/б
Кровля - двухскатная по деревянным стропилам с обрешеткой,
Кровельное покрытие - металлочерепица.

Основные задачи, которые были поставлены при проектировании данного дома:
1. Использовать недорогие стройматериалы заполнения стен (газобетон)
2. Использовать в конструкции крыши наиболее бюджетный вариант (двухскатная)
3. Использовать в конструкциях и материалах фундамента наиболее бюджетный вариант - блоки ФБС (глубина промерзания грунта при этом принималась за 0,9м)
