Частный жилой дом

01.11.2016, 00:43
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:

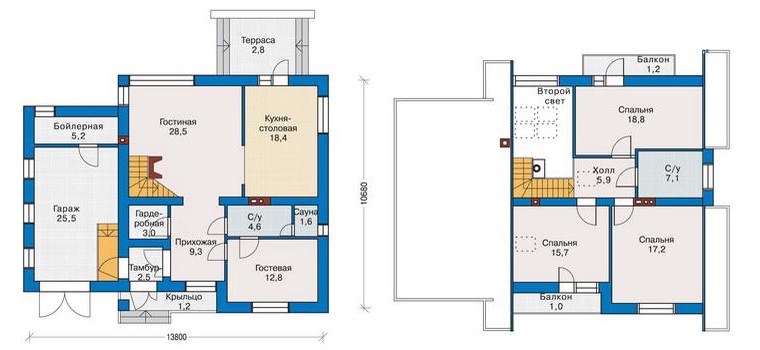

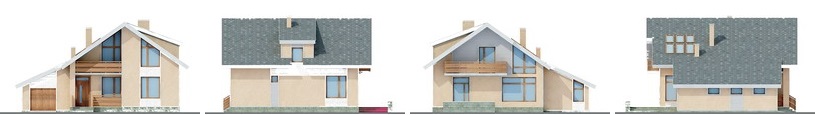

Рабочий Проект.
Частный жилой дом.
Раздел -АС.

Размер архива: 1.48 Mb
Чертежи в формате AutoCAD (DWG)

Состав проектно-сметной документации:
-АС Архитектурно-строительные решения

Технико-экономические показатели:
Площадь застройки, м2 - 151.11
Строительный объем, м3 - 755.5
Жилая  площадь, м2 - 86.19
Общая площадь, м2 - 165.89

Конструктивные решения:
    В конструктивном отношении здание решено как бескаркасное с продольными и поперечными  несущими стенами, с деревянными балками  перекрытий, двухскатной крышей, с набивными сваями монолитным железобетонным ростверком.
Конструкция этажного перекрытия образует жесткий горизонтальный диск, что повышает пространственную жесткость здания.
    Фундаменты - буронабивные железобетонные сваи из монолитного железобетона, глубиной заложения 2.1 м (отм.-2.600) связаны единым монолитным ж.б. ростверком и рассчитаны согласно СНиП 2.02.03-85 «Свайные фундаменты».
    Ростверк рассчитан и конструирован в соответствии со СНиП 2.03.01-84 «Бетонные и железобетонные конструкции». Для ростверка и буронабивных свай принят бетон класса В15. Отметка низа ростверка –1.100. Под ростверк укладывается песчаная подушка толщиной 100-150 мм и щебёночная подготовка толщиной 100 мм.
    Армирование ростверка производится плоскими каркасами из арматуры А-111, диаметром 12 мм, 18 мм которые при установке соединяются в объемно-пространственный каркас с помощью стержней, привариваемых снизу и сверху дуговой электросваркой. Толщина защитного слоя бетона до арматурных каркасов 30мм.
    Вертикальная гидроизоляция  стен цоколя, соприкасающихся с грунтом, - обмазка горячим битумом за 2 раза.
    Горизонтальная гидроизоляция выполняется из двух слоёв гидроизола  битумной мастике на отм. 0.000 и -0.500.

Характеристики конструкций:
•Наружные стены - ячеистобетонных блоки 600х400х200(h) ТУ 5541-142-46854090-02  с объемным весом 600кг/м3, морозостойкостью F50,  облицовкой пенополистиролом с декоративной штукатуркой и покраской
•Наружные и внутрение стены цоколя - кирпичные толщиной 380мм.
•Внутренние несущие стены - ячеистобетонные блоки 600х400х200(h)  толщиной 400мм.
•Вентиляционные и дымовые каналы - из кирпича КР 100/1800/15 ГОСТ 530-80.
•Перекрытия – балки деревянные сечением150х200(h) мм.
•Перегородки –  ГВЛ с металлическим каркасом толщиной 70мм.
•Кровля - металлочерепица
•Лестницы – деревянные, с деревянными косоурами.
•Перемычки –  железобетонные монолитные, выполнены бетоном класса В15 и каркаса из арматуры А-!!!, диаметром 12 мм. Прогоны над воротами гаража выполнить из сборного железобетона марки ПРГ 32.1.4-4Т серии 1.225-2 выпуск 2.
•Окна и балконные двери - со стеклопакетами и стеклами (ПВХ).
•Внутренние двери – деревянные.
•Наружная входная дверь - индивидуальные металлические утепленные.




чертёжи мансарды
Категория: Чертежи кирпичных и каменных домов | Добавил: Admin | Теги: autocad, чертежи, DWG, с гаражом, рабочий проект, двухэтажный
Просмотров: 2606 | Загрузок: 860 | Рейтинг: 5.0/4

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
