Рабочий проект.
Жилой дом из газобетонных блоков
Разделы -АР, -КР.
Размер архива: 10.42 Mb
Чертежи в формате: PDF
Состав проектно-сметной документации (29 листов):
-АР Архитектурные решения
-КР Конструктивные решения
Технико-экономические показатели:
Этажность - 2 этажа
Общая площадь — 196,79 м2
Жилая площадь — 74,40 м2
Архитектурно-конструктивные решения:
Фундаменты — свайный буронабивной с ростверком.
Наружные стены — газобетонные блоки с утеплением, с облицовкой облицовочным кирпичом либо простым кирпичом с оштукатуриванием и окрашиванием в тон облицовки.
Перекрытия — сборное из ж/б плит;
Кровля — многоскатная, деревянная стропильная система с кровельным покрытием из битумной черепицы.

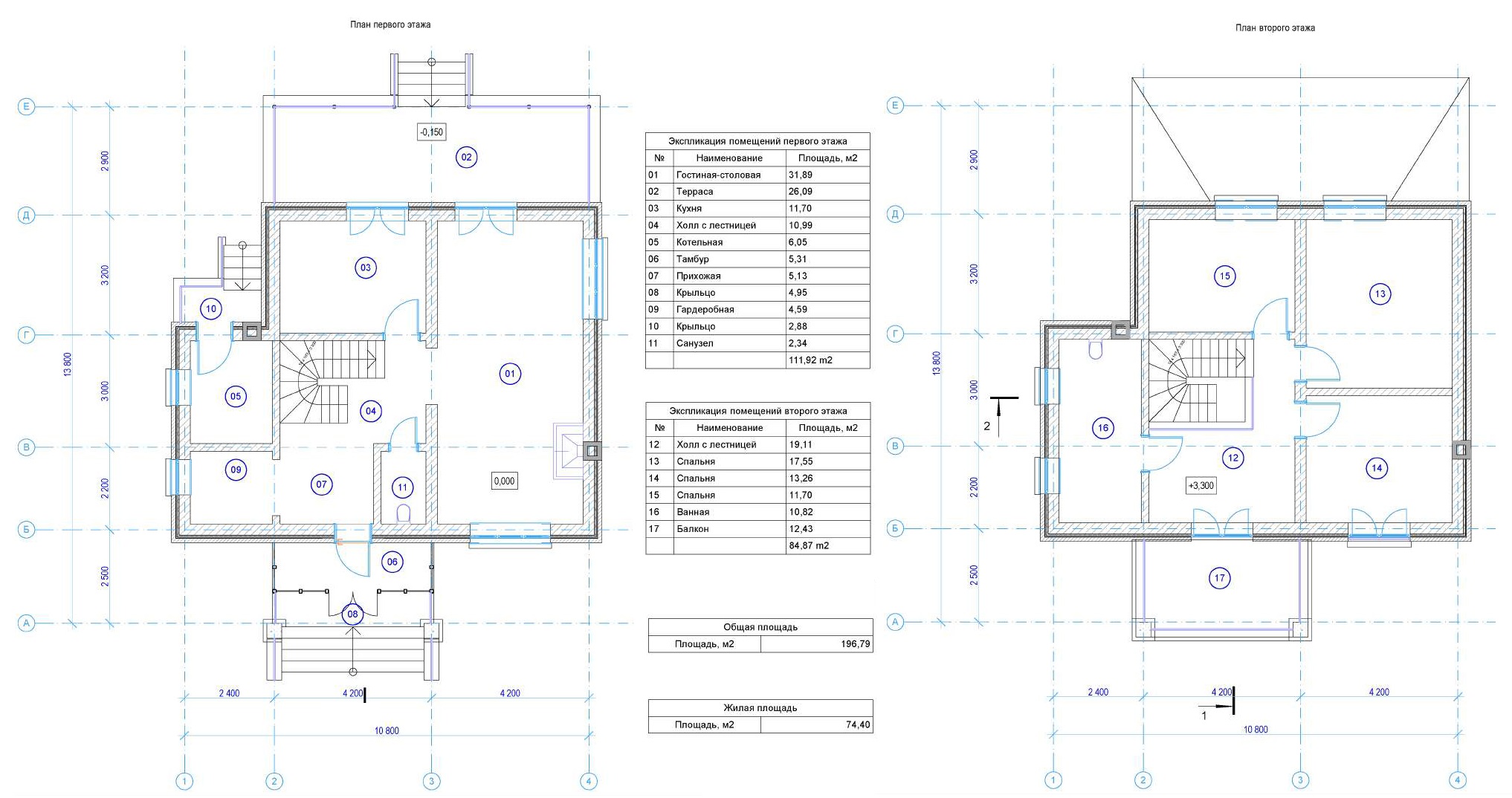

Планы этажей:
![](/_ld/2/s01607359.jpg)

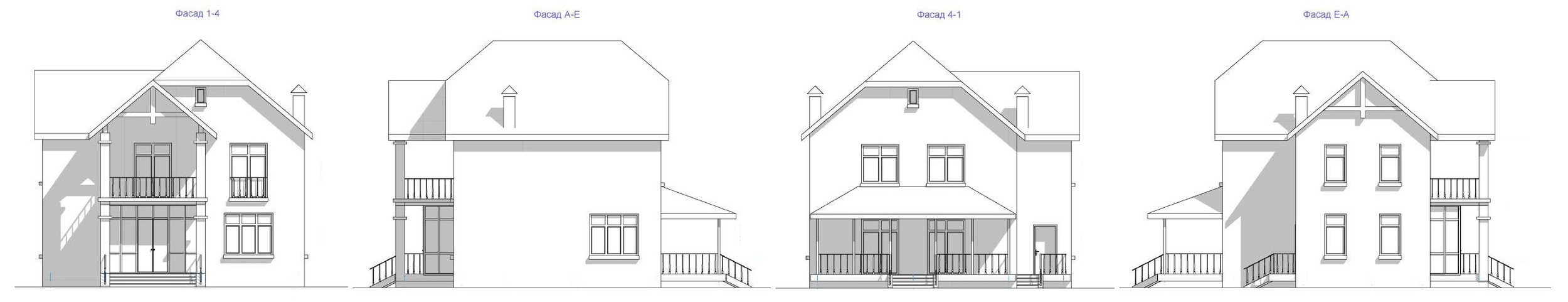

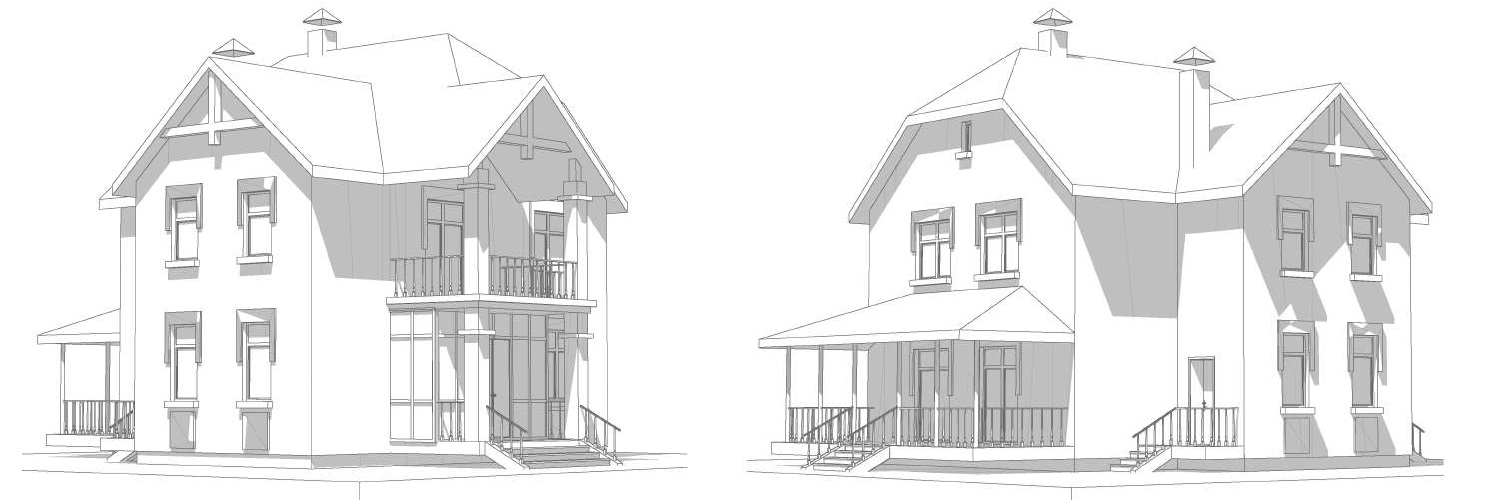

Фасады:
![](/_ld/2/s16855709.jpg)
![](/_ld/2/s62293749.jpg)
|
