Жилой двухэтажный дом из газобетонных блоков толщиной 375 мм

28.04.2017, 06:13
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:

Рабочий Проект.
Жилой двухэтажный дом из газобетонных блоков толщиной 375 мм.
Раздел -АС.

Размер архива: 10.69 Mb
Чертежи в формате: PDF

Состав проектно-сметной документации (26 листов):
-АС Архитектурно-Строительные решения

Технико-экономические показатели:
Этажность, эт. - 2
Общая площадь помещений, м2 - 150,4
Жилая площадь здания, м2 - 48,7
Площадь застройки, м2 - 75,2
Габаритные размеры дома, м - 8,5 х 9,0
Авторы: ООО "Комфортный дом"

Конструктивные решения:
Фундамент - из монолитного бетона М300 с арматурным каркасом внутри со сваями.
Цоколь - из монолитного бетона М300 с арматурным каркасом внутри.
Наружные стены - газобетонный блок толщ. 375 мм. Плотность D500, марка прочности В2.5.
Внутренние несущие стены - газобетонный блок толщ. 250 мм. Плотность D500.
Перегородки - газобетонный блок толщ. 150 мм плотностью D400 и каркасная конструкция.
Перекрытие цокольное - ж/б плиты перекрытия толщ. 220 мм.
Перекрытие над первым этажом - по деревянным балкам сеч. 50х200 мм с прокладкой утеплителя типа "URSA" толщ. 150 мм
Перекрытие над вторым этажом, мансардная крыша - стропила, ендовы, накосные ноги и др. - из доски сеч. 50х200 мм. Утеплитель типа "URSA" плиточного типа толщ. не менее 200 мм.
Кровля - металлочерепица (или по желанию заказчика другой кровельный материал) по деревянной обрешетке.
Лестница - деревянная.
Окна - двойные пластиковые стеклопакеты.

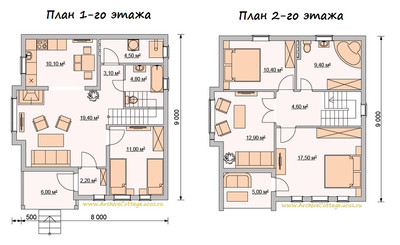

Архитектурно-планировочное решение:
Дом двухэтажный из газобетонных (газосиликатных) блоков толщ. 375 мм. Вход в дом проходит через большое открытое крыльцо в тепловой тамбур, откуда имеется выход в холл и далее в гостиную, объединенную с кухней арочным проемом. Также на первом этаже дома располагается бойлерное помещение, спальня, отдельный санузел.
Второй этаж дома является спальной зоной, с 2-мя раздельными спальнями и просторным санузлом. Большой холл 2-го этажа имеет выход на лоджию.


чертёжи мансарды
Категория: Чертежи кирпичных и каменных домов | Добавил: Admin | Теги: коттедж, pdf, балкон, рабочий проект, мансарда, чертежи, двухэтажный, газобетон
Просмотров: 1827 | Загрузок: 595 | Рейтинг: 5.0/2

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
