Одноэтажный жилой дом с мансардным этажом из керамзитобетонных блоков

30.07.2016, 14:56
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:

Рабочий проект.
Одноэтажный жилой дом с мансардным этажом из керамзитобетонных блоков.

Разделы -ЭП, -АС.

Размер архива: 10.83 Mb
Чертежи в формате: PDF

Состав проектно-сметной документации (51 лист):
 - ЭП Эскизный проект (14 листов)
 - АС Архитектурно-Строительные решения (37 листов)

Технико-экономические показатели здания:
Этажность, эт. - 1 + мансарда
Общая площадь дома, м2 - 177,04
Размеры в осях, м - 10,9 х 11,85

Архитектурно - конструктивные решения:
Фундамент - представляет собой монолитную железобетонную ленту размерами 250х400 мм из бетона класс В15 марки М200, армированную каркасами из арматуры класса A-III диаметром 12 мм под наружние и внутренние стены, на которую укладываются ФБС блоки 600х400 мм в 3 и 4 ряда. Монолитную железобетонную ленту 1200х400 мм, армированную каркасами из арматуры класс А-III диаметром 12 мм под крыльцо, веранду и террасу. По фундаменту устраивают горизонтальную гидроизоляцию из рубероида РПП-300 в 2 слоя.
Цоколь - из керамического полнотелого кирпича марки М100 - 250х120х65 мм в 6 рядов по высоте.. В цоколе предусмотрены вентиляционные продухи. По цоколю устраивают горизонтальную гидроизоляцию из рубероида РПП-300 в 2 слоя.
Наружные стены - из керамзитобетонных блоков: многощелевой пазопродольный - 390х200х188мм, многощелевой пазопоперечный - 400х190х188. Блоки класть на цементно-песчаный раствор (песок-карьерный), с последующим армированием горизонтальных швов кладочной сеткой через каждые 5 рядов по высоте.
Внутренние стены - из керамзитобетонных блоков: многощелевой пазопродольный - 390х200х188мм, многощелевой пазопоперечный - 400х190х188.
Перегородки и вентканалы - из керамического полнотелого кирпича марки М 100 - 250х120х65 мм.
Стропильная система - из доски 50х150мм. Устройство контробрешетки из бруска 50х50 мм по гидроизоляционной плёнке. Устройство обрешетки из обрезной доски толщиной 25 мм. Обработка антисептиком стропил, обрешетки и контробрешетки крыши дома со всех сторон.
Покрытие кровли - гибкая черепица.
Деревянные конструкции: стены, стропила, лаги. прогоны выполнить  из древесины естественной влажности хвойных пород. (ГОСТ 8486-86)

Инженерные решения:
Вентиляция помещений приточно-вытяжная естественная.
Поступление наружного воздуха осуществляется через открывающиеся створки окон.
Вытяжка через вентиляционные каналы.

Архитектурно-планировочные решения:
1. Объект проектирования одноэтажный жилой дом с мансардным этажом  в плане сложной формы с размерами сторон по координационным осям 10,9 м и 11,85  м.

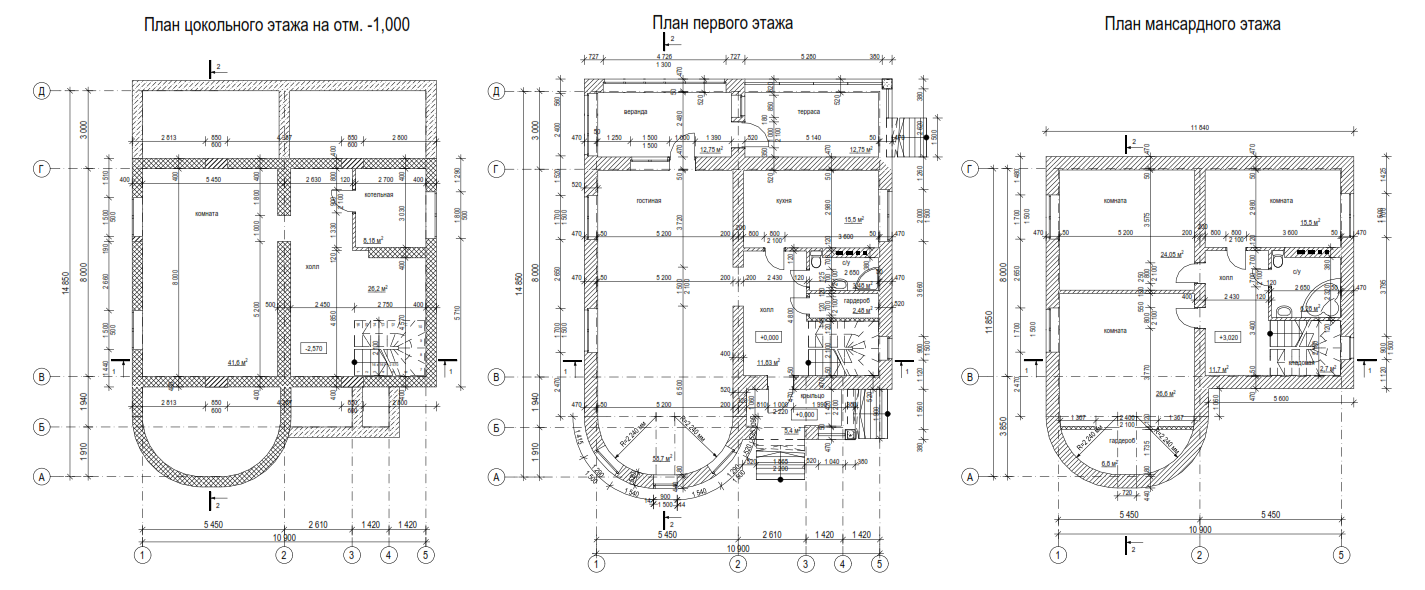

2. Вход в здание осуществляется через крыльцо и террасу. В цокольном этаже размещены: котельная, холл, комната. На первом этаже размещены: крыльцо, холл, гардероб, с/у, гостиная, кухня, веранда, терраса. На мансардном этаже размещены: 3 комнаты, холл, с/у, кладовая.
3. Общая площадь дома составляет: 285,7 м2.
4. Высота  первого этажа 2,70 м, мансардного этажа - 2,50 м. Высота юбочной части - 1,50 м Высота указана от верха чистого пола первого этажа до низа балки перекрытия мансардного этажа.
5. Проект разработан для климатического района IIв со следующими характеристиками, согласно СНиП 2.01.01-85 "Строительная климатология":
- снеговая нагрузка = 180кг/м2;
- ветровая нагрузка =30 кг/м2;
- температура наружного воздуха наиболее холодной пятидневки = -32 С;
- нормативная глубина промерзания глинистых грунтов = 1,4м.;
- рельеф спокойный, сейсмичность отсутствует.
