Рабочий Проект. Одноквартирный жилой дом-коттедж "Мюнхен"

16.04.2014, 22:42
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:

Рабочий Проект.
Одноквартирный жилой дом-коттедж "Мюнхен"

Размер архива: 10.55 Mb
Чертежи в формате: AutoCAD (DWG)

Состав проектно-сметной документации:
-АС Архитектурно-строительные решения

Технико-экономические показатели здания:
Этажность, эт. - 2
Общая площадь - 273,60 м2

Архитектурно - конструктивные решения:
Фундамент - Ленточный железобетонный.
Наружные стены - 3-х слойные, из керамзитобетонных блоков толщиной 200 мм с утеплением плитами из пенополистирола 100 мм и облицовкой кирпичом 120 мм, снаружи оштукатуренные, со стилизованными под фахверк фасадами.
Внутренние стены - Несущие из блоков, толщина стены 400 мм. Перегородки - пазогребневые плиты толщиной 100 мм.
Перекрытия - Монолитные железобетонные толщиной 160 мм.
Кровля - Гибкая черепица "TEGOLA"

Архитектурно-планировочные решения:

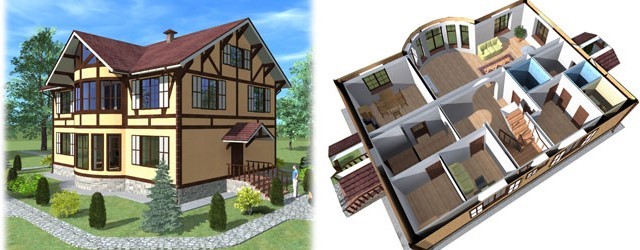

Просторный, светлый 2-х этажный жилой дом со стилизованными под фахверк фасадами. На певом этаже находятся: тамбур, прихожая, гардеробная, кухня-столовая, холл, кабинет, гостиная, сауна, комната отдыха, два санузла, бойлерная. Из холла лестница ведет на второй этаж где расположены: большой холл-бильярдная, четыре спальни, одна из которых имеет свой санузел и гардеробную комнату, для 3-х других спален имеется отдельный санузел. Из холла-бильярдной можно выйти на светлую просторную лоджию.

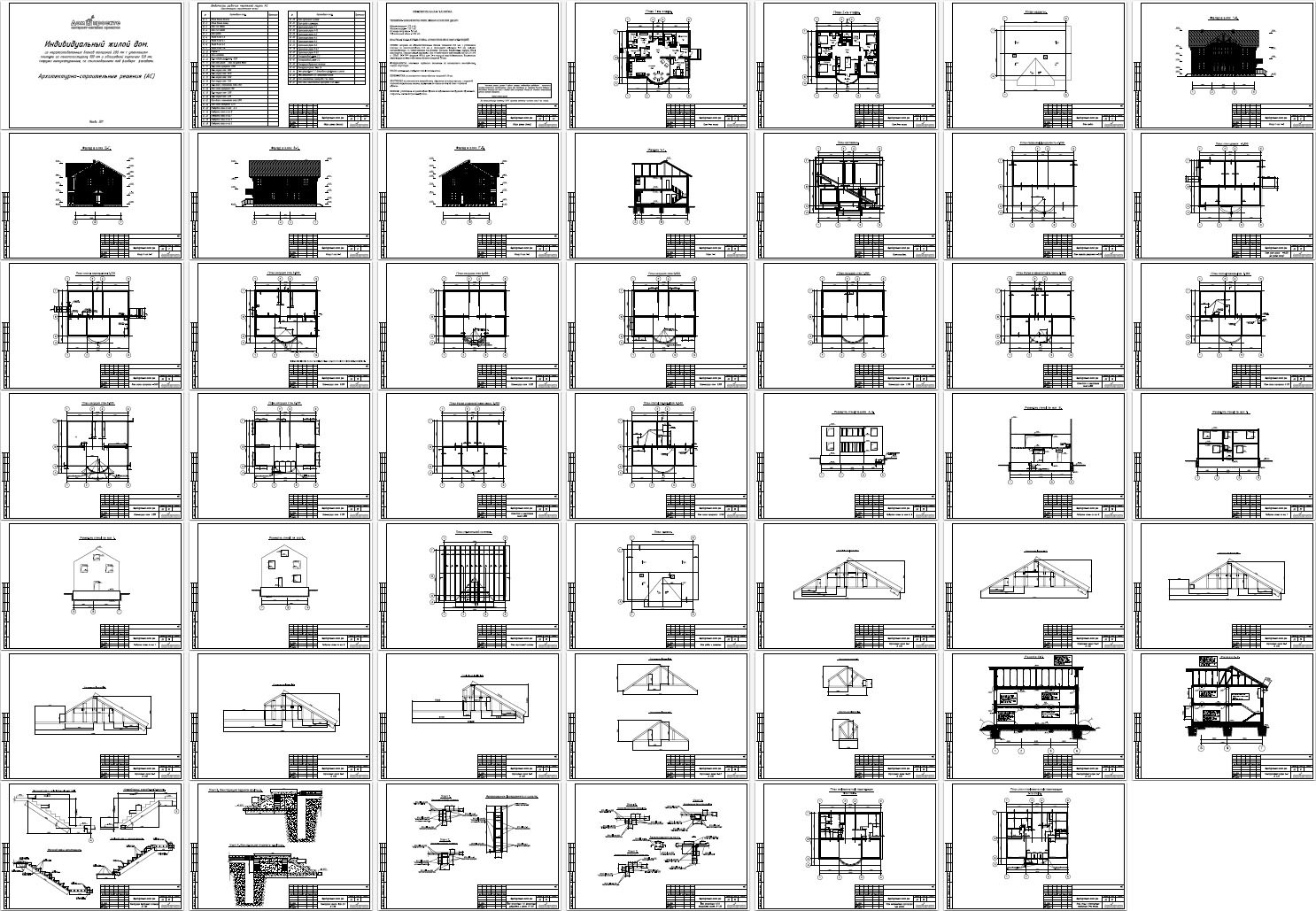

В комплект чертежей входят: поэтажные планы, чертежи кровли,  фасады, разрезы; план котлована, план подошвы фундамента, план стен цоколя, план плит перекрытия 1 и 2 этажа, планы несущих стен, планы балок и монолитного пояса, планы несущих стен, планы стропильной системы и кровли, развертки стен, конструкции лестниц, чертежи стропильных ферм, конструктивные разрезы, армирование фундамента, узлы армирования, армирование перекрытия, конструкиция крылец, чертежи межкомнатных перегородок этажей.

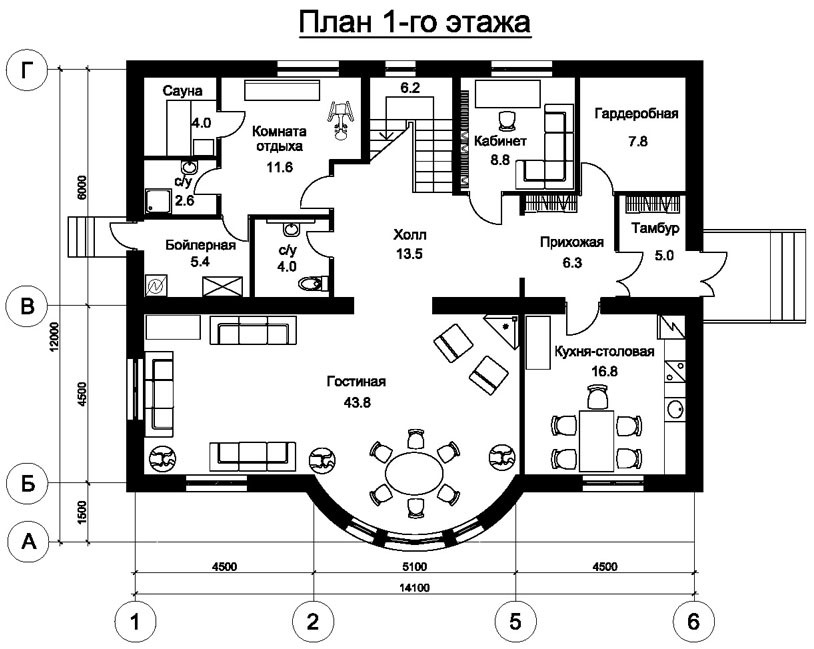

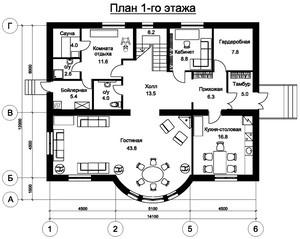

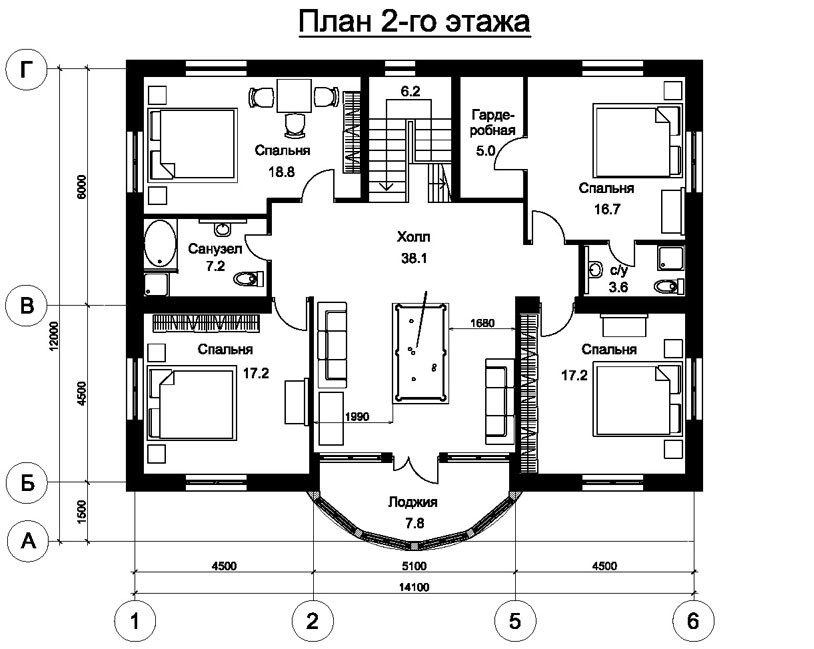

Планы этажей:

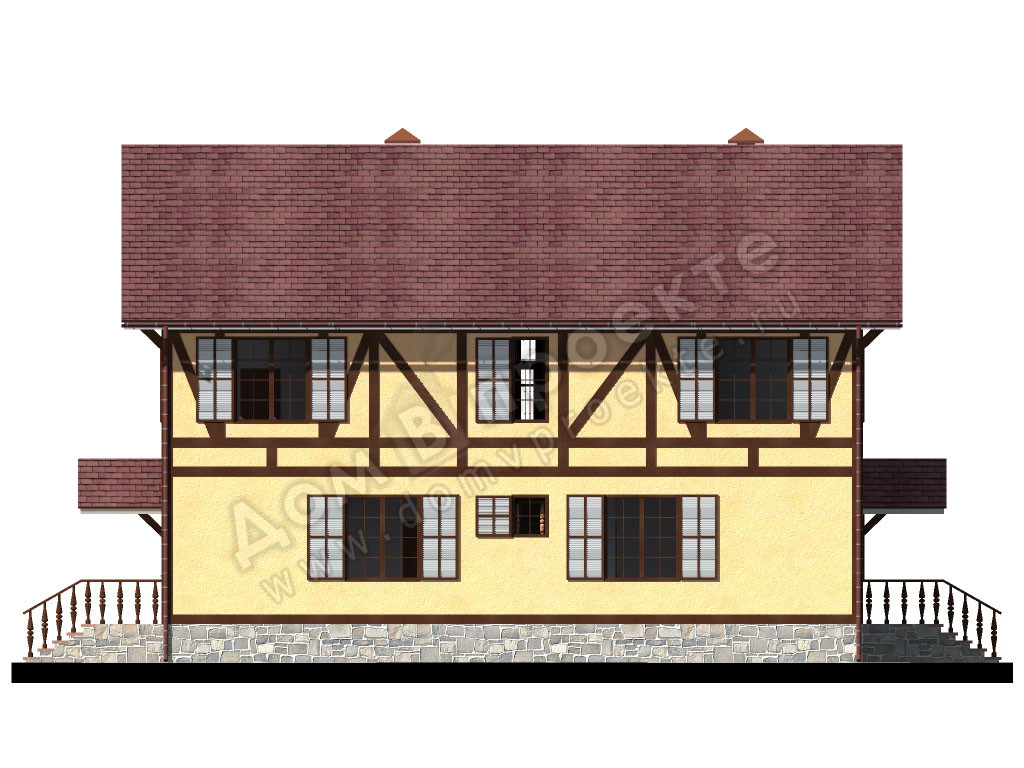

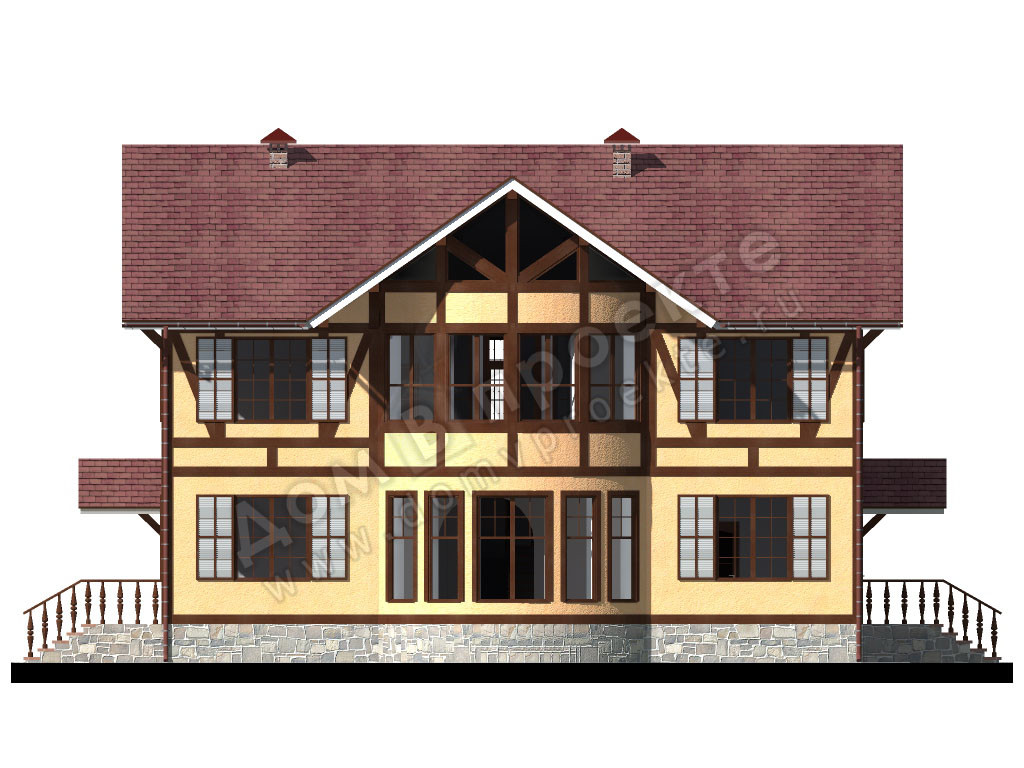

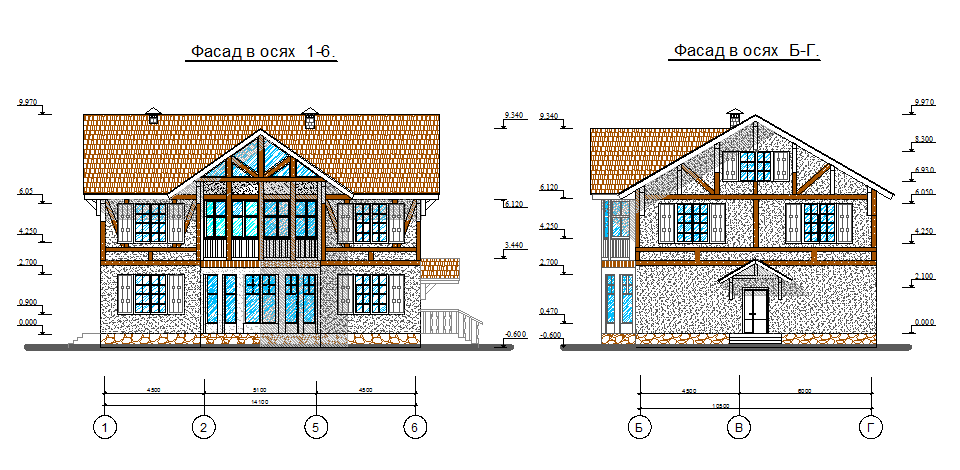

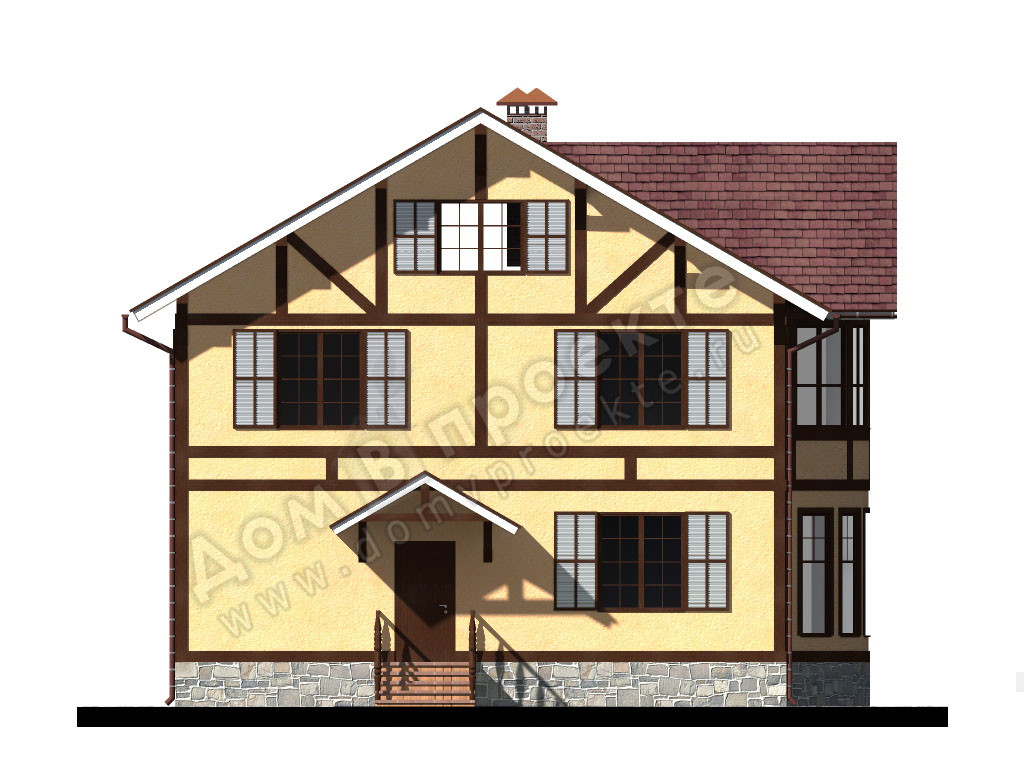

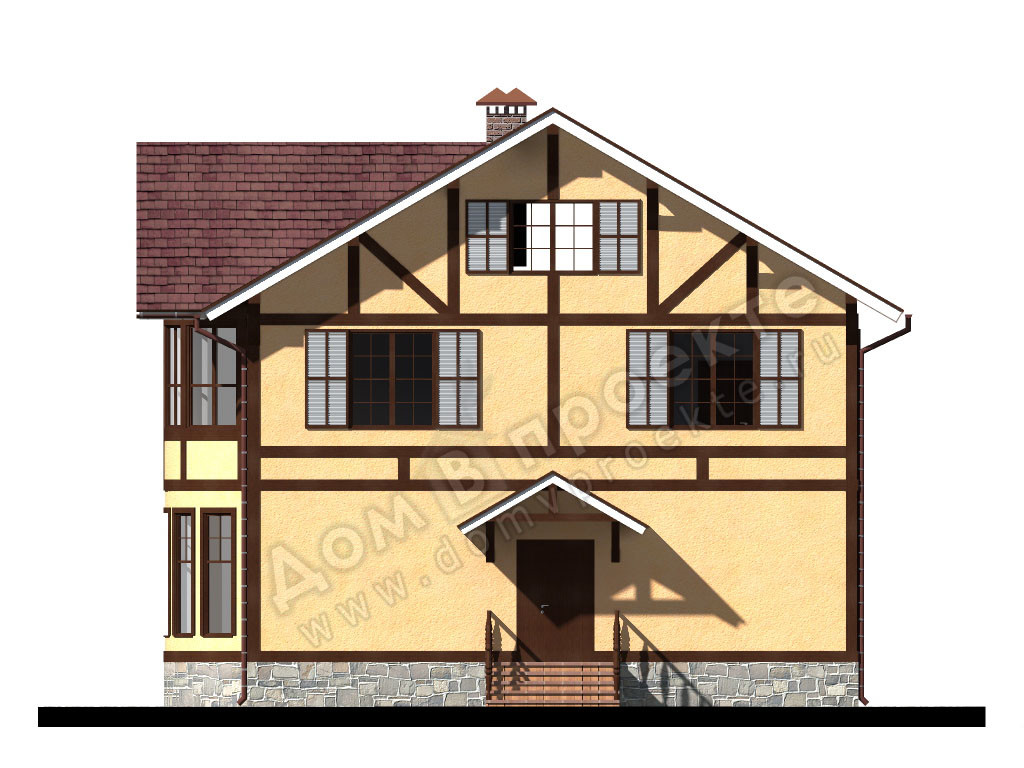

Фасады дома:

чертёжи мансарды
Категория: Чертежи кирпичных и каменных домов | Добавил: Admin | Теги: DWG, рабочий проект, autocad, чертежи, двухэтажный
Просмотров: 2169 | Загрузок: 517 | Рейтинг: 5.0/39

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
