Двухэтажный одноквартирный жилой дом с гаражом

24.10.2016, 23:08
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:

Рабочий проект.
Двухэтажный одноквартирный жилой дом с гаражом.

Раздел -АС.

Размер архива: 2.14 Mb
Чертежи в формате: AutoCAD (DWG)

Состав проектно-сметной документации (25 листов):
 - АС Архитектурно-Строительные решения

Технико-экономические показатели здания:
Этажность, эт. -  2
Количество квартир, шт. - 1
Общая площадь дома, м² - 342,70
Жилая площадь дома, м² - 110,27
Площадь застройки, м²  - 216,80
Строительный объем, м³ - 1351,90
Гараж - есть

Архитектурно - конструктивные решения:
Фундамент - лента и стены подвала-блоки ФБС и монолитный железобетон.
Стены наружные - выполняются из газобетонных блоков автоклавного твердения маркой по плотности не ниже D500 толщиной 300 мм. С облицовкой облицовочным кирпичом КП-У 125/25 по ГОСТ 530-95 с расшивкой швов.
Стены несущие внутренние - выполняются из кирпича К-О 100 по ГОСТ 530-95 толщиной 380 мм на цементно-песчаном растворе.
Перегородки - выполняются из кирпича К-О 75 по ГОСТ 530-95 на цементно-песчаном растворе.
Перекрытия - многопустотные ж/б плиты перекрытия по серии 1.141-1.
Кровля - скатная с холодным чердаком. Водосбор с кровли осуществляется наружным водостоком с отводом дождевых вод по водосточным трубам на отмостку.
Покрытие кровли - металлочерепица по деревянной стропильной системе.

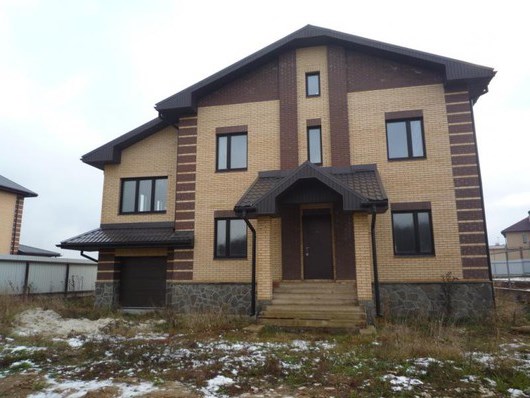

Пример реализации проекта:

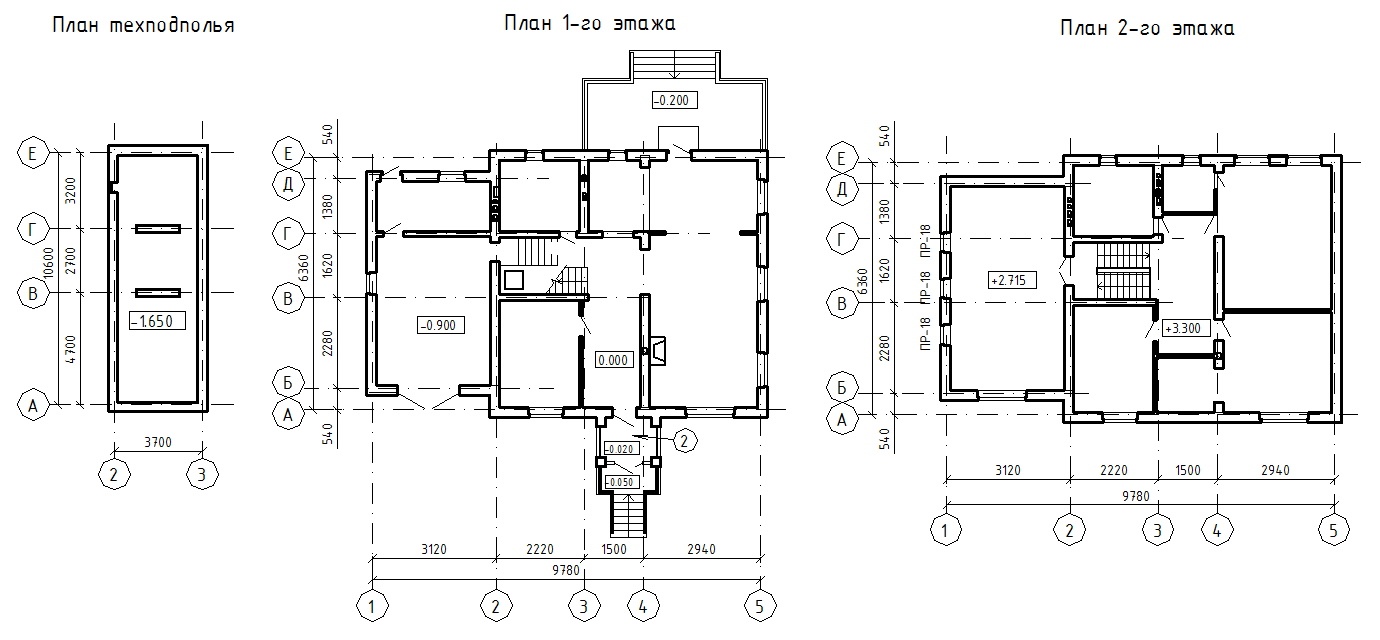

Планы этажей:

чертёжи мансарды
Категория: Чертежи кирпичных и каменных домов | Добавил: Admin | Теги: DWG, коттедж, с гаражом, рабочий проект, подвал, autocad, чертежи, двухэтажный, газобетон
Просмотров: 1630 | Загрузок: 444 | Рейтинг: 5.0/4

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
