Двухэтажный жилой дом с мансардой

09.12.2016, 00:49
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:

Рабочий проект.
Двухэтажный жилой дом с мансардой.
Разделы -АС, -КЖ.

Размер архива: 17.11 Mb
Чертежи в формате: PDF

Состав проектно-сметной документации (102 листа):
 -АС Архитектурно-Строительные решения (50 листов)
 -КЖ Конструкции железобетонные (52 листа)

Технико-экономические показатели:
Этажность: 2 этажа + мансарда
Общая площадь - 226,8 м²
Площадь застройки - 127,5 м²
Строительный объем - 923,1 м³
Гараж - есть, на 3 автомобиля

Конструктивные решения:
Конструктивная схема здания  - монолитный железобетонный каркас с ленточным фундаментом и монолитными перекрытиями первого и второго этажа.
Заполнение стен здания по стенам здания  - пенобетон плотностью  ρ=600кг/м³, толщиной 200 мм, минеральные плиты ROCKWOOL КАВИТИ БАТТС общей толщиной  120 мм. Ж.Б каркас дополнительно утепляется пенополистерольными плитами.
Наружная отделка здания  - облицовка лицевым кирпичом .
Внутренние перегородки первого, второго этажа  - выполнены из пустотелого кирпича. Перегородки мансардного этажа выполнены по технологии Knauf из ГВЛ листов с заполнением пустот минеральными плитами  ROCKWOOL АКУСТИК БАТТС.
Полы - бетонные, отделка согласно ведомости отделки полов.
Покрытие кровли здания  - металлочерепица МеталлПрофиль  "СуперМонтеррей" по деревянной стропильной системе.
Покрытие кровли гаража  - металлочерепица МП "СуперМонтеррей"  по деревянной стропильной системе, утепление кровли гаража - засыпка из керамзита  λ=150мм, с железнением цементно - песчаным жидким раствором по поверхности.
Отвод воды с кровли  - наружный организованный.
Светопрозрачные заполнения (окна) с переплетами ПВХ с заполнением двухкамерными стеклопакетами.
Внутренняя отделка :
Полы - керамогранит, керамическая плитка, ламинат.
Стены - обои, керамическая плитка , окраска;
Потолок - штукатурка, окраска; подвесной потолок из ГВЛ -О; реечный потолок.

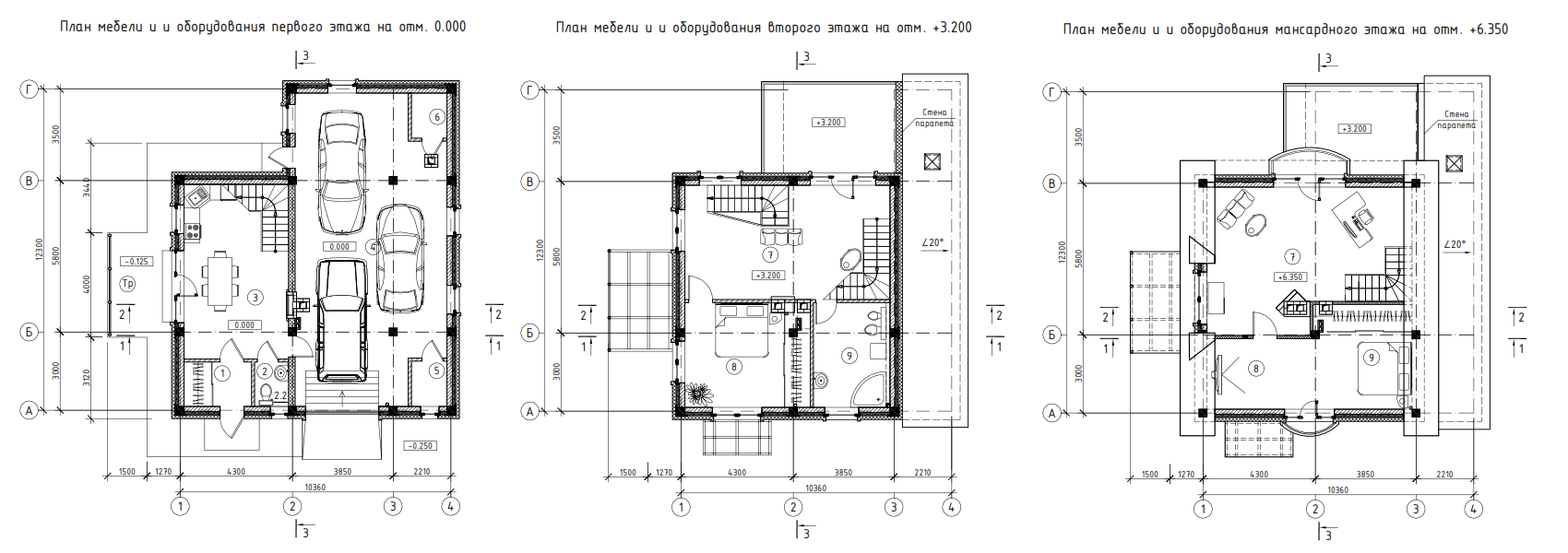

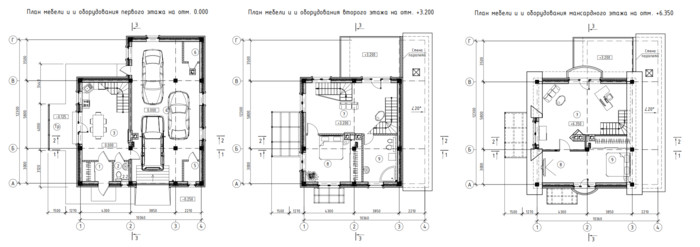

Планы этажей:



чертёжи мансарды
Категория: Чертежи кирпичных и каменных домов | Добавил: Admin | Теги: газобетон, рабочий проект, частный дом, трёхэтажный, с гаражом, коттедж, pdf, чертежи, мансарда
Просмотров: 1420 | Загрузок: 266 | Рейтинг: 5.0/5

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
