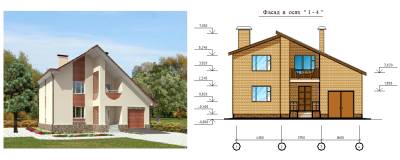

Рабочий Проект. Индивидуальный одноквартирный 2-х этажный жилой дом со стенами из блоков несъемной опалубки.

28.02.2014, 11:30
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:



Рабочий Проект. Индивидуальный одноквартирный 2-х этажный жилой дом со стенами из блоков несъемной опалубки. Раздел -АС.

Размер архива: 1.03 Mb
Чертежи в формате: AutoCAD (DWG)

Состав проектно-сметной документации:
-АС Архитектурно-строительные решения

Технико-экономические показатели здания:
Этажность, эт. - 2
Общая площадь - 188,7 м2
Жилая площадь - 78,3 м2
Площадь застройки - 134,2 м2
Строительный обьем - 6722 м3

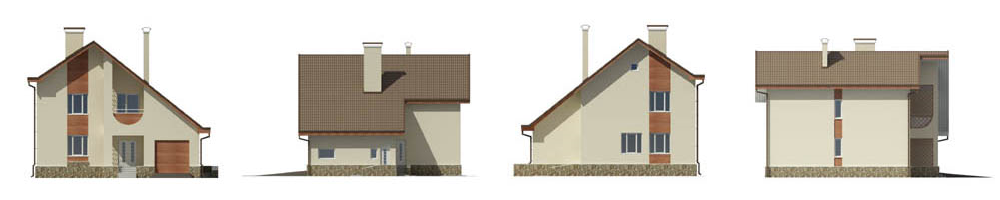

Архитектурно-планировочные решения:
Этот двухэтажный дом, несмотря на небольшой объем, предоставляет высокий уровень комфорта его обитателям.
На первом этаже размещаются гараж с самостоятельным входом в дом, котельная, большая прихожая, гостиная, кухня и светлая ванная.
На втором этаже – три большие спальни и ванная, расположенные вокруг холла.
Над гаражом предусмотрен чердак, используемый для хозяйственных нужд.
Особенностью дома является возможность его возведения на участках с высоким уровнем грунтовых вод.
Простая, но оригинальная архитектура дома делает его запоминающимся и хорошо гармонирует с природой.
Если включить в данный проект мансардные окна, можно дополнительно осветить большую спальню и холл.

Конструктивные решения:
1.Фундаменты - ленточные сборные железобетонные из плит по ГОСТ 13580-85.
2.Наружные стены - из пенополистирольных блоков несъемной опалубки с заливкой внутренней полости мелкозернистым тяжелым бетоном класса В15. Вертикальное армирование наружных стен из арматуры переодического профиля класса А-III. По периметру наружных стен под перекрытием запроектировано армирование бетона двумя стержнями 8 А-III. Наружная верста толщиной 120 мм из облицовочного кирпича М100 на ц/п растворе М50. Марка по морозостойкости не ниже Мрз15. Наружные стены гаража толщиной 380 мм из обыкновенного глиняного полнотелого кирпича М75 по ГОСТ 530-80 на ц/п растворе М50.
3.Внутренние стены - толщиной 380 мм выполнить из обыкновенного глиняного полнотелого кирпича М75 по ГОСТ 530-80 на ц/п растворе М50.
4.Перекрытия - из сборных  ж/б  круглопустотных  плит  по  серии 1.141-1, вып. 64.
5.Крыша - стропильная   двухскатная. Водосток - наружный неорганизованный. Покрытие кровли - оцинкованная кровельная сталь.
6.Перемычки - сборные ж/б брусковые по серии 1.038.1-1, вып. 1 и металлические. Перемычки наружных стен - монолитные железобетонные.
7.Перегородки - кирпичные  толщиной 120 мм  выполнить из  обыкновенного  глиняго полнотелого кирпича М75 на ц/п растворе М25.

чертёжи мансарды
Категория: Чертежи кирпичных и каменных домов | Добавил: Admin | Теги: DWG, с гаражом, рабочий проект, autocad, чертежи, двухэтажный
Просмотров: 5459 | Загрузок: 1293 | Рейтинг: 5.0/41

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
