Рабочий проект.

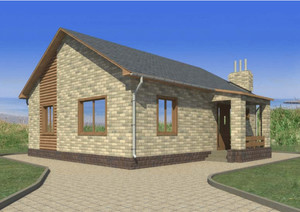

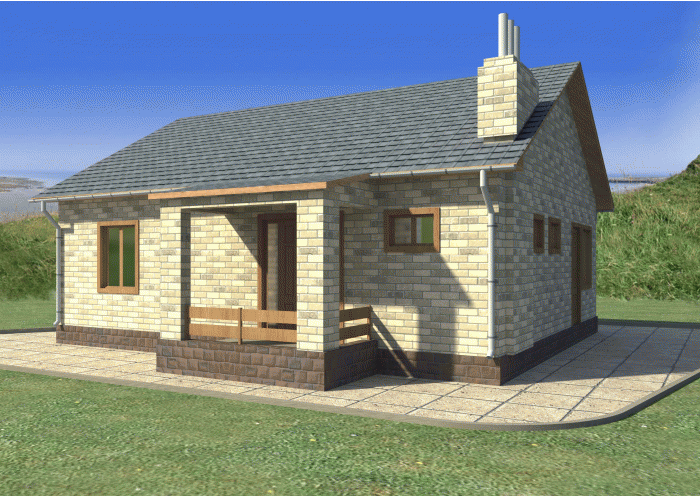

Жилой дом по ул.Короткова, 69 в ст.Брюховецкой
Раздел -АС

Размер архива: 7.45 Mb
Чертежи в формате: PDF

Состав проектно-сметной документации (14 листов):
- АС Архитектурно-Строительный решения

Технико-экономические показатели здания:
Этажность, эт. - 1

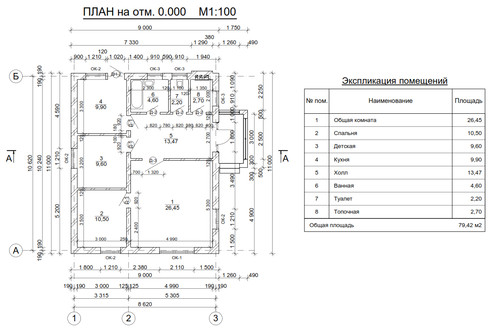

Общая площадь, м2 - 79,42
Жилая площадь, м2 -  46,55
Строительный объем, м3 - 214,43

Конструктивные решения:
Фундаменты - монолитный ленточный из бетона М200.
Стены - кирпичные из обыкновенного кирпича М75 на растворе М50
Перегородки - кирпичные, армированные кладочной сеткой Ø3 Вр1 ч/з 700 мм.
Перекрытие - щиты перекрытия по деревянным балкам.
Крыша - 2-х скатная, асбестоцементные волнистые листы или металлопрофиль по деревянной обрешетке.
