Рабочий проект.
Проект жилого дома с мансардой и подвалом.
Раздел -АС.

Размер архива: 27.37 Mb
Чертежи в формате:
Вариант-1: в ArchiCAD 18 (PLA)
Вариант-2: в PDF

Состав проектно-сметной документации (33 листа):
 - АС Архитектурно-Строительные решения

Технико-экономические показатели:
Этажность, эт. -  подвал + 2
Общая площадь, м2 - 183,27
Жилая площадь, м2 - 96,63
Площадь застройки, м2 - 104,42
Строительный объём, м3 - 937,12
Автор: архитектор Андрей Колюк

Конструктивные решения:

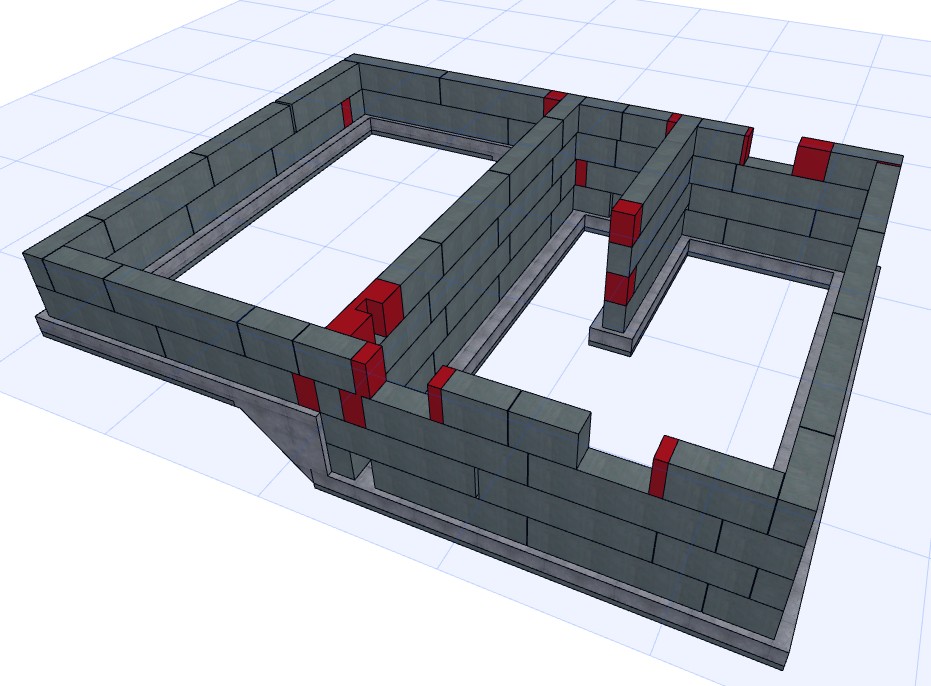

Фундаменты - блоки ФБС по монолитной бетонной подушке.

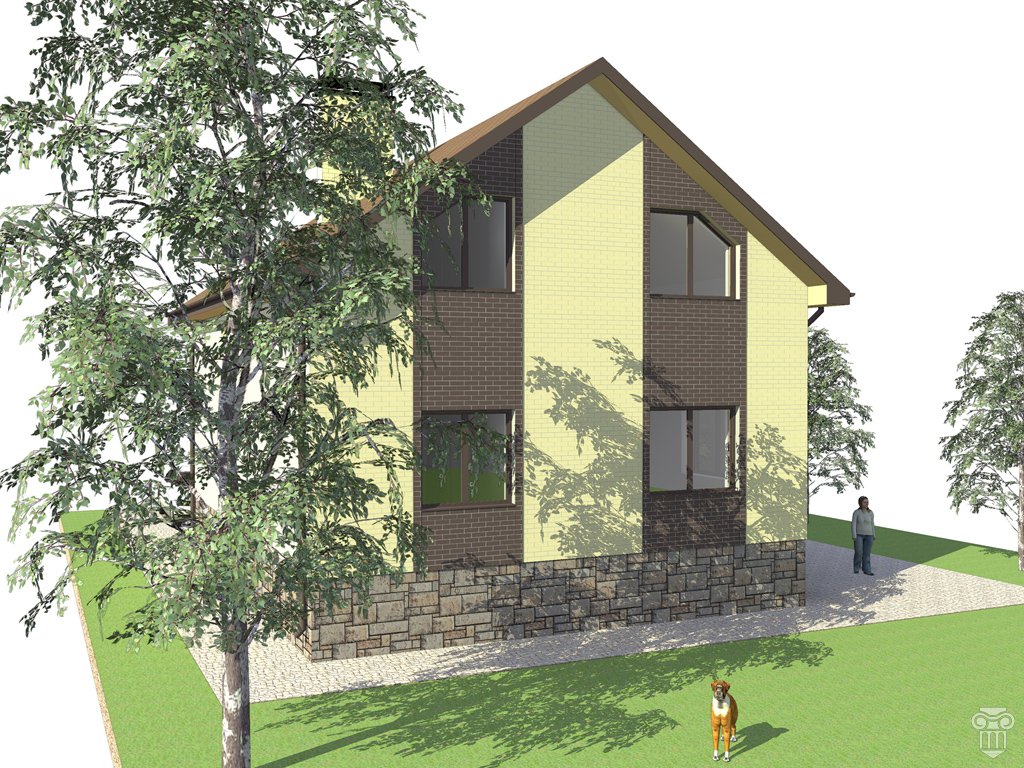

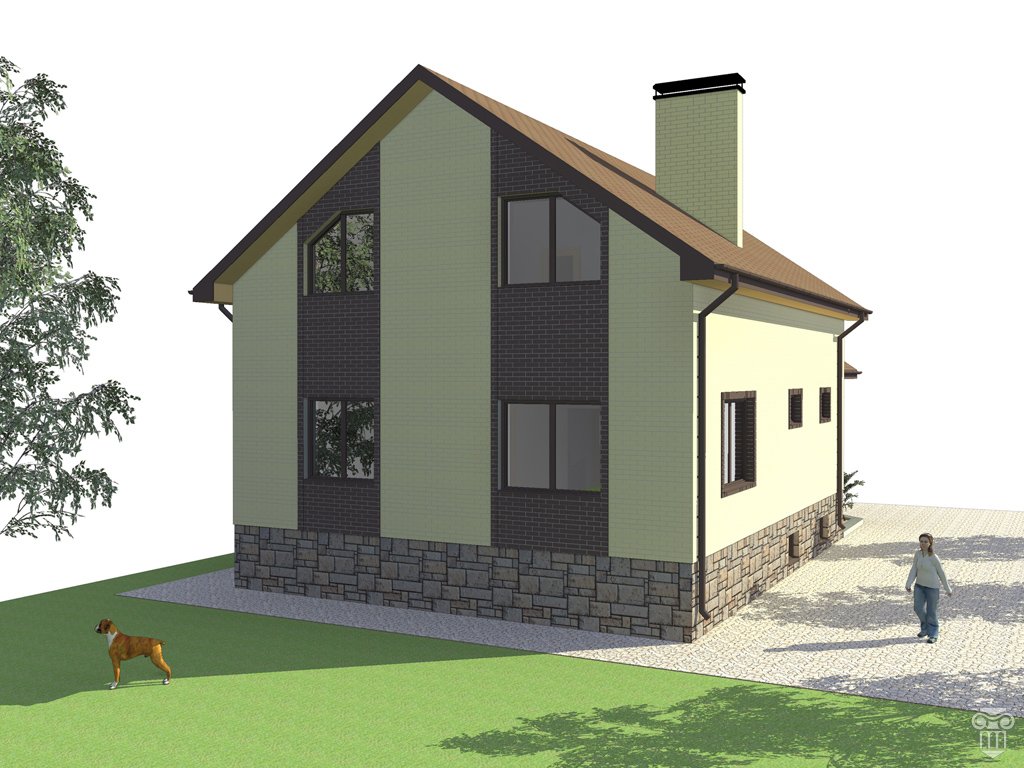

Наружные стены - многослойная кладка из блоков "Бетонит" (бетонные блоки 200х200х400 мм), теплоизоляция и облицовка облицовочным керамическим кирпичом.
Внутренние стены - кирпичные
Перегородки - кирпичные
Перекрытия - сборные железобетонные панели по серии 1.141-1-2 вып. 63 и монолитные участки.

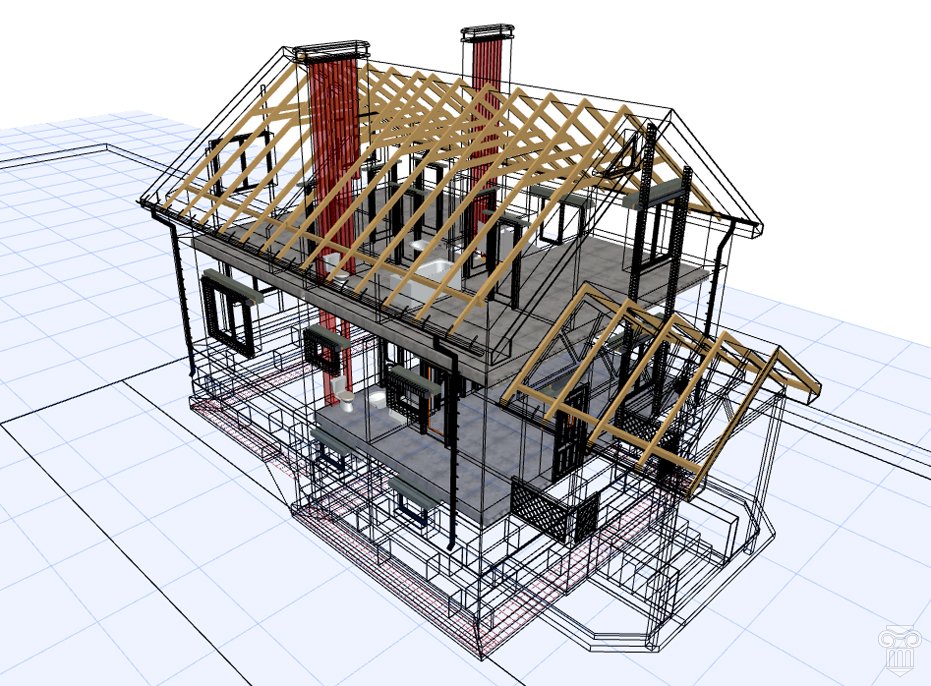

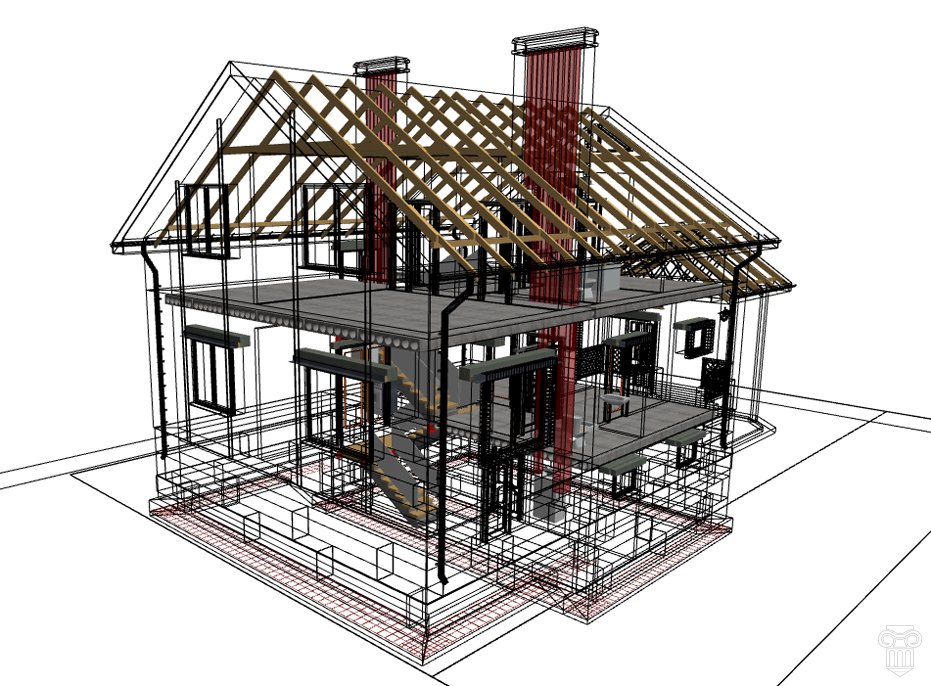

Крыша - мансардная утеплённая (150 мм), с деревянной стропильной частью.
Кровля - из гибкой черепицы по ОСП 9 мм и обрешётке.
Внутренние лестницы - по металлическим косоурам с деревянными ступенями.

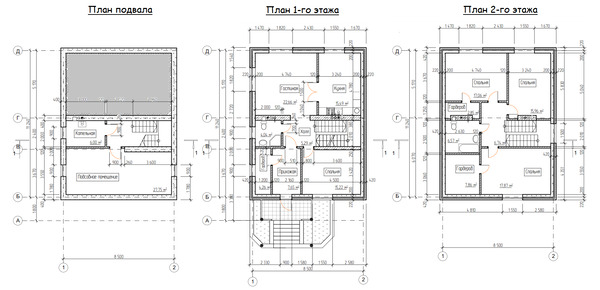

Архитектурно-планировочные решения:

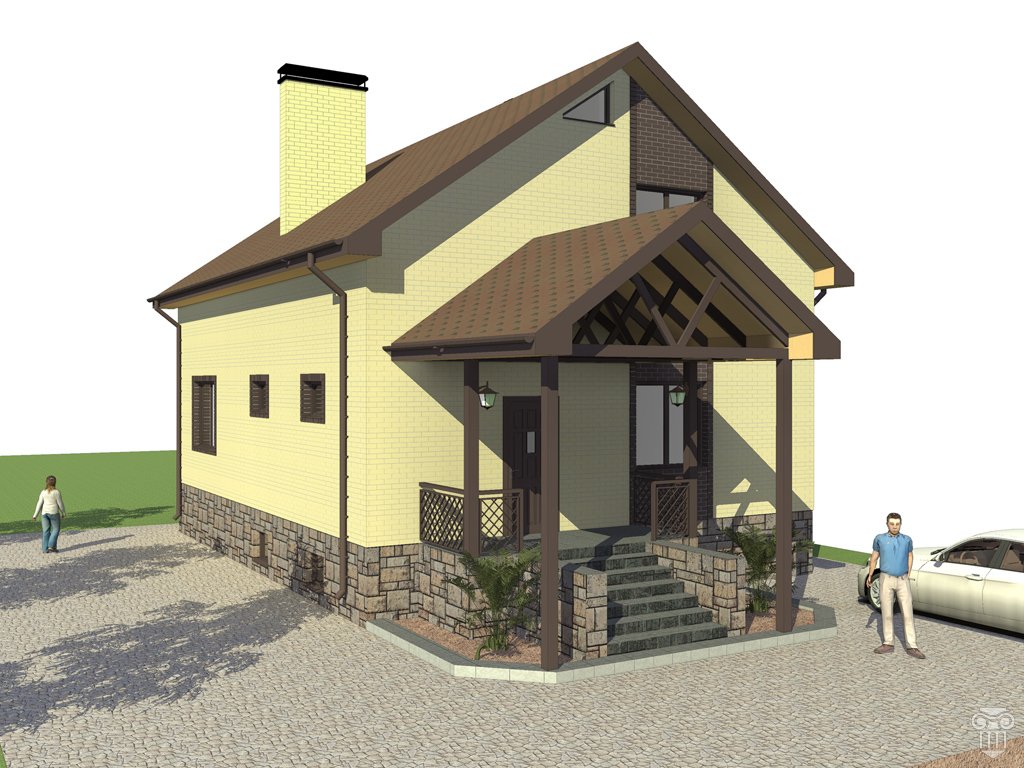

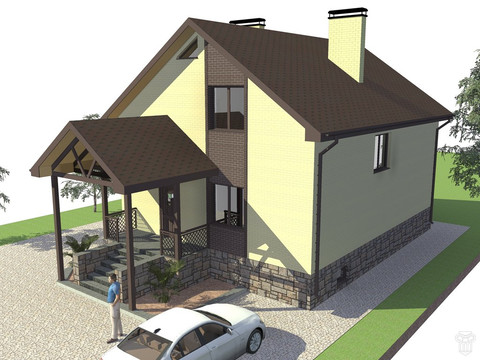

Простейший жилой дом с мансардным и цокольным этажами. Несмотря на отсутствие архитектурных изысков, дом отличается компактной планировкой с грамотным расположением инженерного оборудования. Мансардный этаж можно легко трансформировать в полноценный второй этаж, увеличив высоту здания во время строительства.
