Двухэтажный жилой дом в г.Краснодар

02.11.2016, 01:23
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:

Рабочий проект.

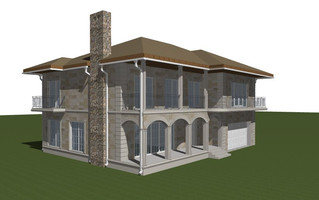

Двухэтажный жилой дом в г.Краснодар
Разделы -АР, -КР.

Размер архива: 10.42 Mb
Чертежи в формате: PDF

Состав проектно-сметной документации (42 листа):
-АР Архитектурные решения
-КР Конструктивные решения

Технико-экономические показатели:
Этажность — подвал + 2 этажа
Общая площадь — 388,6 м2
Жилая площадь — 100,8 м2
Площадь застройки — 210,8 м2
Строительный объем — 2819,4 м3
Размеры в плане — 12,2 х 16,5 м
Гараж — на два автомобиля

Архитектурно-конструктивные решения:
Фундаменты - монолитная плита.
Наружние несущие стены из газобетона толщиной  400 мм, облицованного Дагестанским песчанником.
Внутренние несущие стены - выполнены из газобетона толщиной 400 мм.
Внутренние перегородки - выполнены из газобетона толщиной 250 мм.
Перекрытия межэтажные - монолитный ж/б.
Перекрытия чердачные - деревянные по деревянным балкам.
Лестница входная, межэтажные - монолитная из бетона класса В20.
Крыша - многоскатная, с наружной водосточной системой.
Полы - из ламината, уложенного на подложку из вспененного полиуретана толщиной 5мм. Кафель в санузлах, лестничной клетке, кухне. В санузлах и кухне применена система «Тёплый пол».
Воздухообмен - Естественный в санузлах, кухне-столовой осуществляется непосредственным размещением вентиляционных каналов. Размеры входного отверстия в канал не менее размера сечения канала, открыть на отметке за 300 мм от потолка.
Окна - Окна в значительной мере определяют степень комфорта в здании и его архитектурно - художественное решение. Окна подобраны по ГОСТ-у, в соответствии с площадями освещаемых помещений, и предложениями задания. Верх окон максимально приближен к потолку, что обеспечивает лучшую освещенность  в глубине комнаты.
Двери - В данном проекте размеры дверей приняты по ГОСТ-у двери, как внутренние внутри квартир, кабинетах так и наружные усиленные. Двери применены однопольные: 2,1 м высотой и 0,9; 0,8; 0,7 м шириной. Для обеспечения быстрой эвакуации большинство дверей открываются наружу по направлению движения на улицу исходя из условий эвакуации людей из здания при пожаре.

Архитектурно-планировочные решения:
Планировка дома решена в двух уровнях. За условную отметку 0.000 принята отметка пола первого этажа. На отметке 0.000 расположены прихожая, кухня-столовая, гостиная, холл, котельная, с/у. На втором этаже располагаются 4 спальни, бильярдная, холл, 2 с/у. Здание имеет размеры в плане 12,2 х 16,5 м.

Планы этажей:

чертёжи мансарды
Категория: Чертежи кирпичных и каменных домов | Добавил: Admin | Теги: подвал, чертежи, коттедж, pdf, с гаражом, рабочий проект, двухэтажный, газобетон
Просмотров: 1125 | Загрузок: 259 | Рейтинг: 5.0/4

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
