Индивидуальный жилой дом с мансардой и гаражом в п.Спутник

19.06.2016, 19:51
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:

Рабочий Проект. Индивидуальный жилой дом с мансардой и гаражом в п.Спутник.
Разделы -АР, -КР, -ПЗ.

Размер архива: 10.36 Mb
Чертежи в формате: AutoCAD (DWG)
Текстовая часть проекта в формате: Word

Состав проектно-сметной документации (16 листов):
 - АР Архитектурные решения (7 листов)
 - КР Конструктивные решения (9 листов)
 - ПЗ Пояснительная записка (текстовая часть проекта)

Технико-экономические показатели здания:
Этажность, эт. - 1 + мансарда
Жилая площадь, м2 - 84,32
Общая площадь дома, м2 - 209,18
Строительный объём, м3 - 1078,53
Размеры в осях, без учёта гаража, м - 10,6 х 8,4
Размеры в осях, с учётом гаража, м - 10,6 х 13,8
Гараж - есть, на 1 автомобиль

Архитектурно - конструктивные решения:
Конструктивный тип здания – бескаркасное с несущими стенами из кирпича
Фундамент - буронабивные сваи из бетона кл. В15. На фундаментах установлен ростверк из бетона В15 высотой 400 мм.
Наружные стены - 500 мм, выполнены из кирпича заводского изготовления (газобетонные блоки).
Внутренние несущие стены - 380 мм, кирпич.
Перегородки - 120 мм, кирпич.
Перекрытия -  из сборных железобетонных панелей с круглыми пустотами толщиной 220 мм по серии 1.141-1 вып. 60,63
Крыша и кровля - утеплённая, скатная мансардная с покрытием из профлиста с полимерным покрытием, по деревянной стропильной конструкции.

Отделка фасадов:
1. Стены фасадов оштукатурены и окрашены высококачественной фасадной краской КОЛЕР J311
2. Окна и двери металлопластиковые. Колер белый.
3. Имитация фахверка - деревянная доска темного цвета
4. Цокольная часть фасадов и крыльца: искуственная плитка "Плитняк" фирмы "Камелот"
5. Ограждение крыльца металлическое из труб, клер белый, с деревянными перилами из темного дерева. Площадка и проступи ступеней крыльца - тротуарная плитка серого цвета
6. Кровля крыши дома и козырька - металлочерепица или профилированные листы, колер RAL2013, лобовая доска: дерево темного цвета

Архитектурно - планировочные решения:
Планировкой 1 этажа предусмотрены следующие помещения:
- тамбур-прихожая;- кухня-гостиная;- спальня;- санузел;- коридор с лестничной клеткой;- кладовая;- котельная;- гараж.
Планировкой мансардного этажа предусмотрены следующие помещения:- 4 спальни;- коридоры с лестничной клеткой;- санузел.

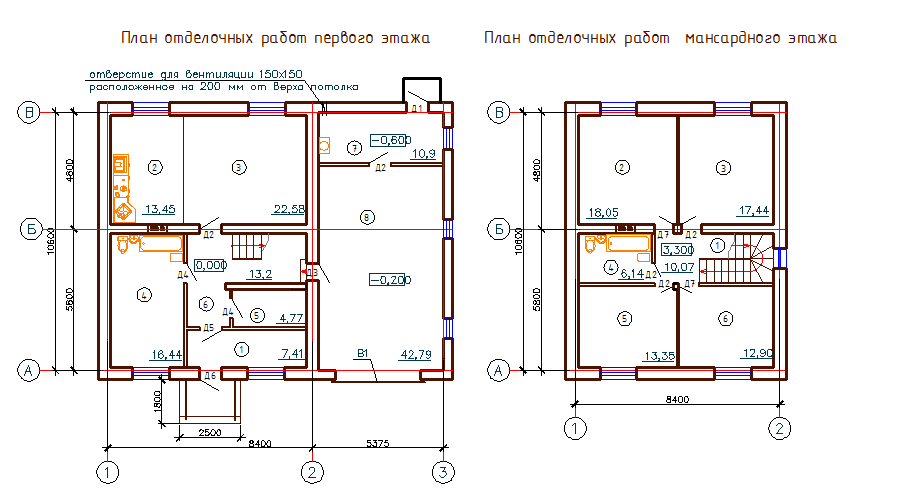

Планы этажей:

Ведомость чертежей -АР:

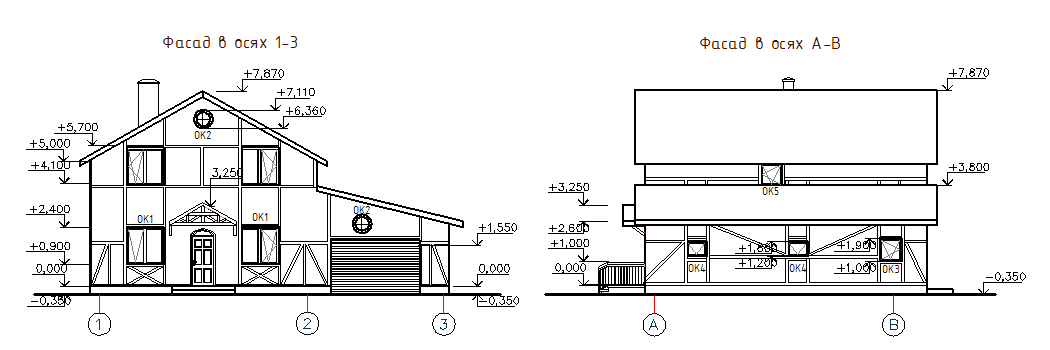

План отделочных работ первого этажа, План отделочных работ мансардного этажа, Визуализация-Цветовое решение, Фасады в осях 1-3 и А-В, Фасады в осях 3-1 и В-А, План кровли

Ведомость чертежей -КР:
Кладочный план первого этажа, Кладочный план мансардного этажа, Схема расположения свай и ростверков-Схема расположения свай стоек, План стропил-План стропил над гаражом, Схема расположения перекрытий на отм.0,000, Схема расположения перекрытий на отм.+3,300, Основные конструктивные узлы и детали, Схема расположения перемычек первого этажа, Схема расположения перемычек мансардного этажа.



чертёжи мансарды
Категория: Чертежи кирпичных и каменных домов | Добавил: Admin | Теги: autocad, мансарда, чертежи, DWG, с гаражом, рабочий проект, двухэтажный
Просмотров: 1417 | Загрузок: 312 | Рейтинг: 4.8/6

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
