Рабочий Проект. Индивидуальный жилой дом в стиле "Шале"

12.07.2015, 19:07
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:




Рабочий Проект.
Индивидуальный жилой дом в стиле "Шале"
Разделы -АС.


Размер архива: 10.98 Mb
Чертежи в формате: PDF

Состав проектно-сметной документации (25 листов):
-АС Архитектурно-Строительные решения

Технико-экономические показатели здания:
Этажность, эт. - 1 + мансарда
Количество квартир, шт. - 1
Общая площадь дома, м2 - 244,4

Конструктивные решения:
Фундамент - монолитная железобетонная плита.
Цоколь - монолитный железобетонный.
Перекрытия - из сборных железобетонных панелей с круглыми пустотами толщиной 220 мм по серии 1.141-1 вып. 60,63 с монолитными железобетонными участками.
Наружные стены - кладка из газобетонных блоков "YTONG" толщиной 365 мм на клеющих смесях.
Внутренние несущие стены - кладка из газобетонных блоков "YTONG" -365 мм.
Перегородки - б=120 мм из силикатного кирпича М75 на ц/п растворе М50.
Крыша - мансардная, двухскатная с деревянной стропильной системой.
Покрытие кровли - битумная черепица.
Оконные блоки - металлопластиковые с 2-х камерными стеклопакетами.

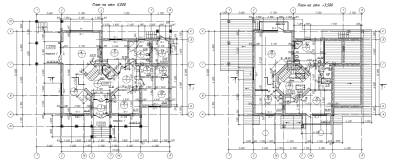

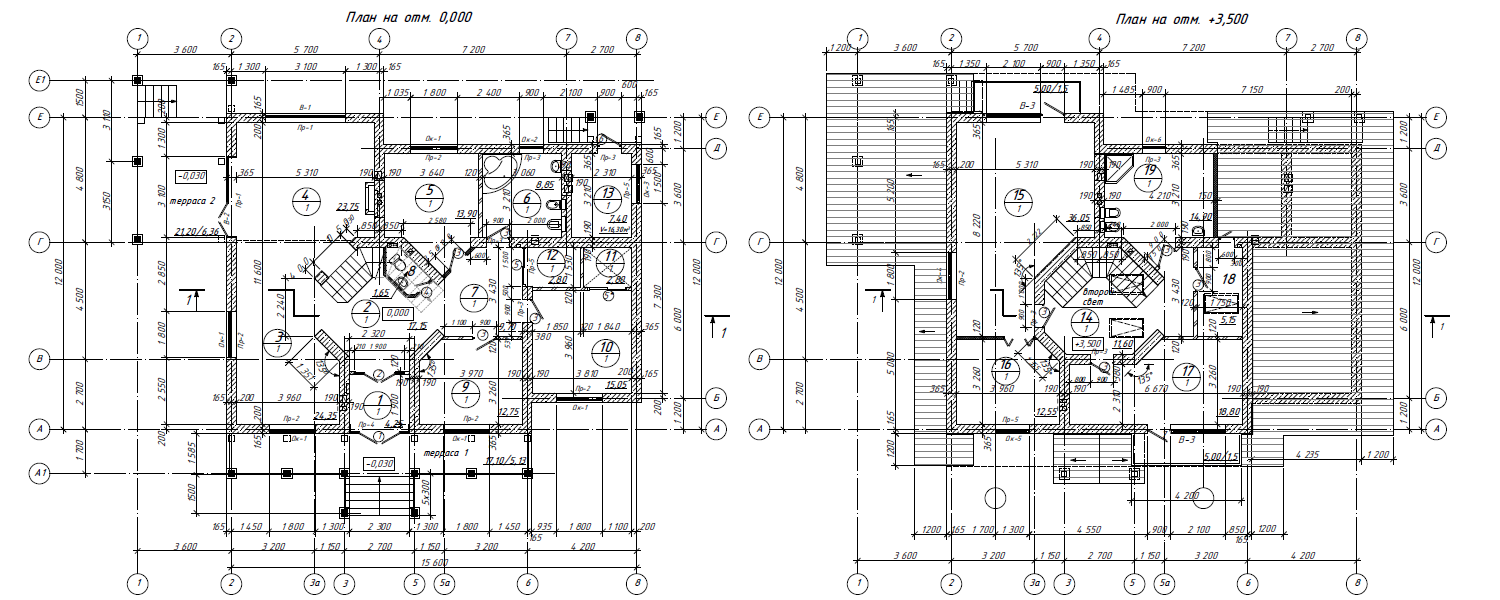

Планы этажей:

чертёжи мансарды
Категория: Чертежи кирпичных и каменных домов | Добавил: Admin | Теги: коттедж, pdf, рабочий проект, мансарда, чертежи, двухэтажный
Просмотров: 10895 | Загрузок: 2448 | Комментарии: 3 | Рейтинг: 5.0/12

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
