Двухэтажный жилой дом

11.10.2016, 22:37
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:

Рабочий Проект. Двухэтажный жилой дом.
Раздел -АС.

Размер архива: 10.58 Mb
Чертежи в формате AutoCAD (DWG)

Состав проектно-сметной документации (18 листов):
-АС Архитектурно-Строительные решения

Технико-экономические показатели здания:
Этажность, эт. -  2
Количество квартир, шт. - 1
Жилая площадь дома, м² - 110.58
Площадь застройки, м² - 147.15
Строительный объем, м³ - 1048.3

Конструктивные решения:
Фундаменты - сваи буронабивные d=320 мм, армирование каркасом с рабочей арматурой 4d14 А-III.(марка стали 25Г2С), ростверк ленточный, монолитный железобетон.
Стены наружные – толщиной 650 мм с применением слоистой кладки. Утеплитель - пенополистирол y=100 кг/куб.м. Облицовка - облицовочный кирпич.
Перегородки – кирпичные 120 мм.
Перекрытия – из сборных железобетонных панелей с круглыми пустотами толщиной 220 мм по серии 1.141-1 вып. 60,63.
Крыша - с деревянной стропильной системой.
Кровля - мягкая черепица.
Оконные блоки – ПВХ с тройным остеклением.
Дверные блоки наружные – металлические утеплённые.
Дверные блоки внутренние – деревянные.

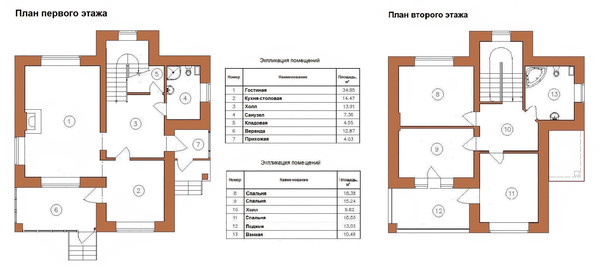

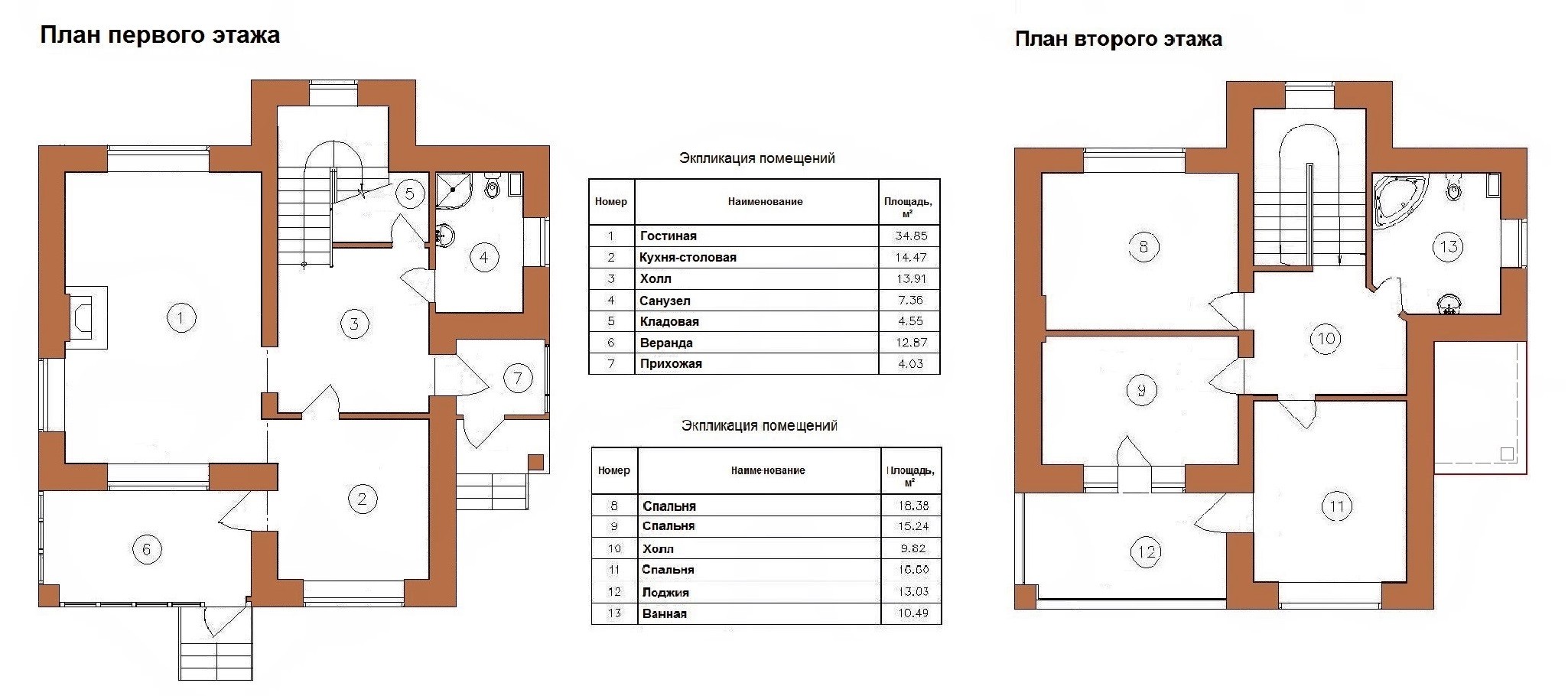

Планы:

чертёжи мансарды
Категория: Чертежи кирпичных и каменных домов | Добавил: Admin | Теги: DWG, коттедж, рабочий проект, autocad, чертежи, двухэтажный
Просмотров: 1615 | Загрузок: 438 | Рейтинг: 4.4/5

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
